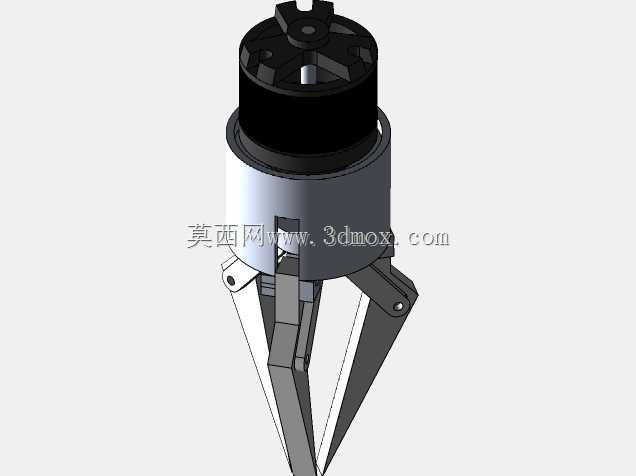

机械臂用自适应三爪夹持执行部件

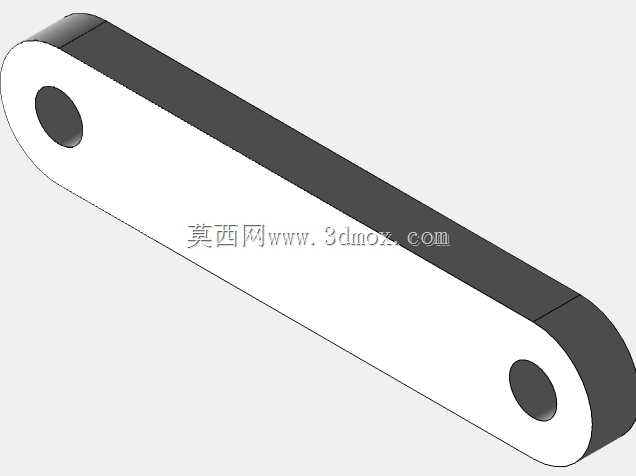

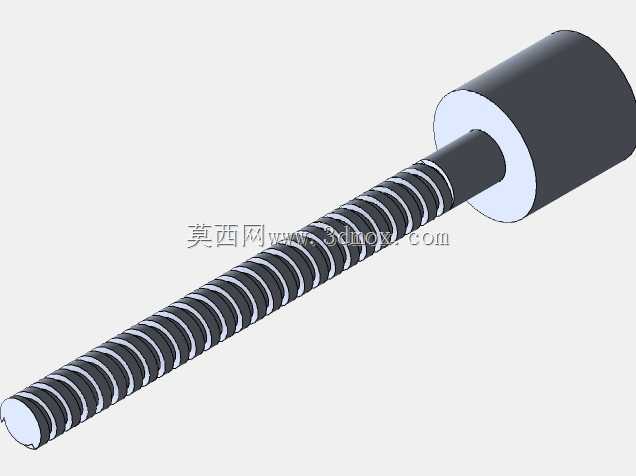

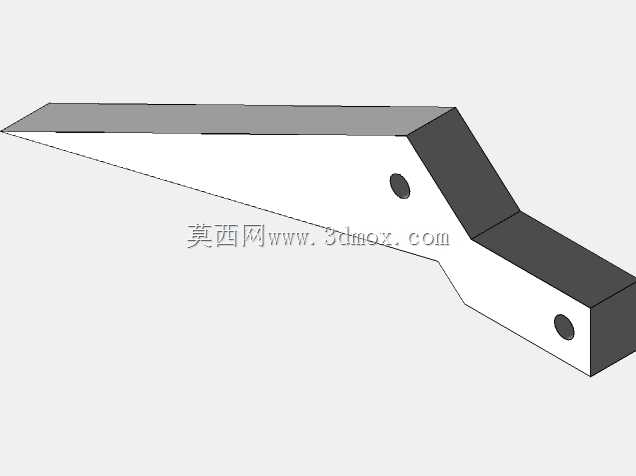

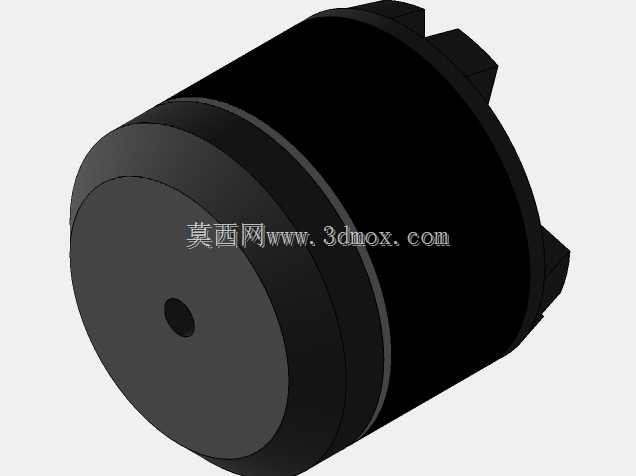

这款三爪夹持部件主要适配中小型工业机械臂的末端执行场景，在3C电子零部件上下料、小型五金件分拣、注塑件取件、实验室样本转运等工位都能适配，相比两爪夹爪，三爪的对中夹持特性更适合轴类、盘类、规则回转体工件的抓取作业，能避免两爪夹持易出现的工件偏斜、夹持力分布不均的问题。从结构设计来看，上部的驱动集成段采用圆柱式封装，将驱动源与传动结构完全内置，既可以减少外部粉尘、切削液对内部传动件的侵蚀，也能缩小末端执行器的整体外轮廓尺寸，避免在狭窄工位作业时与周边工装、工件发生干涉。下部的三个夹爪采用周向120度均布设计，每个夹爪都通过独立的铰接支点与中部传动座连接，传动过程中三个夹爪同步开合，夹持中心始终与上部安装基准的轴线重合，不需要额外调整对中参数，能降低现场调试的工作量。夹爪的指段做了加长收窄设计，在夹持小型工件时可以深入工件的间隙、型腔内部完成取放，指端的接触面预留了防滑结构安装位，可根据实际抓取的工件材质更换橡胶垫、聚氨酯垫或者硬质合金防滑齿，适配不同表面粗糙度、不同硬度工件的夹持需求，避免夹伤工件表面或者出现夹持打滑的情况。安装边界方面，上部的安装法兰采用标准圆形接口，法兰端面预留了周向均布的安装螺孔，可直接匹配市面上主流的六轴机械臂、SCARA机器人的末端安装尺寸，不需要额外设计转接法兰，整体径向最大尺寸控制在较小范围内，在密集排布的料盘、工装夹具之间移动时不会产生剐蹭。夹持力的传递通过内部的斜楔传动结构实现，驱动端的直线位移转化为三个夹爪的同步摆动，传动过程无冗余间隙，重复夹持定位精度可以满足精密装配工位的使用要求，夹爪的开合行程覆盖了常见小型工件的直径范围，针对不同尺寸的同类型工件不需要频繁更换夹爪，能缩短产线换型的调整时间。日常维护时，只需要定期对铰接支点加注润滑脂，检查夹爪紧固螺钉的预紧力即可，内部传动结构采用密封设计，不需要频繁拆解保养，能降低产线运维的工作量。
