FRC赛事用西海岸路775pro驱动轮组结构

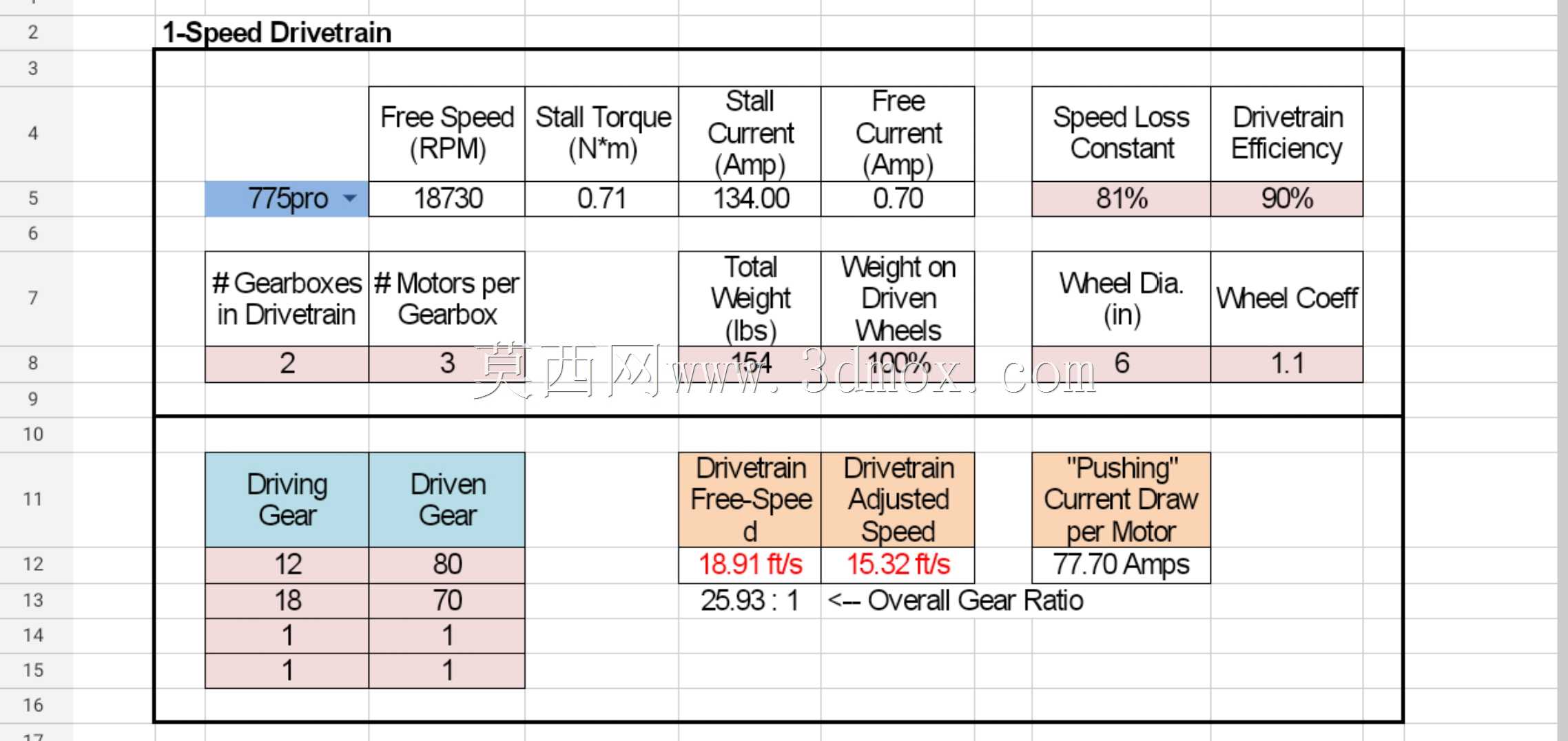

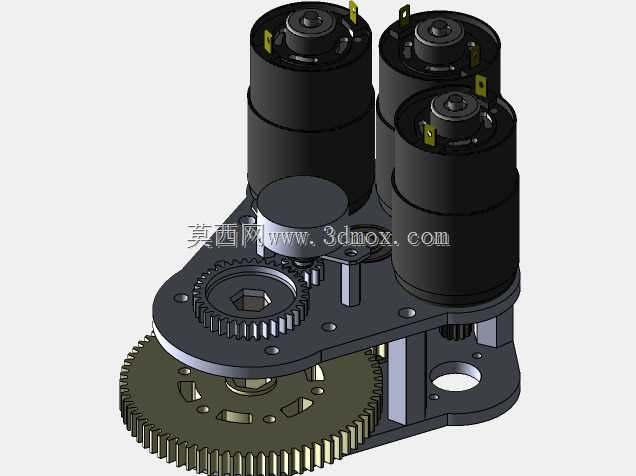

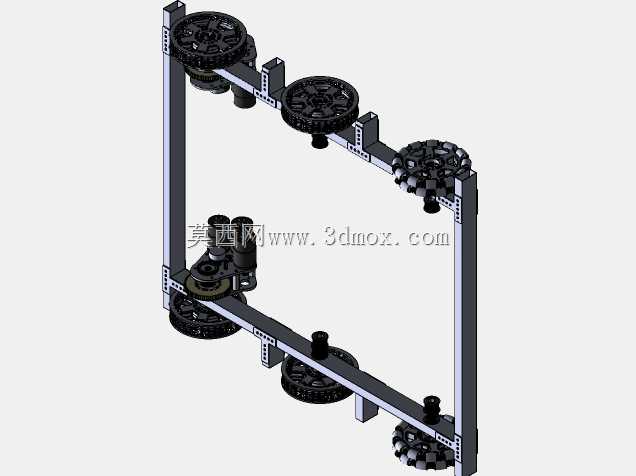

这套轮组驱动结构面向FRC青少年机器人竞赛场景开发，核心匹配竞赛机器人底盘的移动驱动需求，可直接适配常规竞赛场地的全地形通行要求，兼顾高速冲刺与转向灵活性的双重性能指标。整套结构以775pro电机作为动力输出核心，搭配6英寸规格轮组，其中包含4个牵引轮与2个全向轮的布局，牵引轮负责提供直行冲刺阶段的足够抓地力，全向轮则承担横向位移、小半径转向时的滑动补偿，避免轮组与场地地面出现硬摩擦损耗动力。传动链路采用齿轮减速结构，固定传动比设置为1:25.93，该传动比经过多轮场地测试调校，既能够将775pro电机的高转速输出转化为轮端足够的扭矩，满足机器人起步、冲撞、爬坡阶段的动力需求，又不会因减速比过大限制最高行进速度，适配竞赛中快速攻防转换的节奏。设计过程中优先考虑了安装边界的兼容性，电机安装位预留了标准的孔位间距，可直接适配多数FRC机器人通用的铝型材底盘框架，不需要额外做安装位的二次打孔修改；轮轴的同轴度公差控制在0.05mm以内，避免高速转动时出现轮组偏摆导致的行驶跑偏问题。齿轮啮合侧隙按照竞赛级传动标准设置，既保证传动过程无卡顿，又能抵消机器人冲撞时产生的瞬时冲击载荷，避免齿轮崩齿。轮组的外缘采用防滑纹理设计，匹配竞赛场地的专用地毯地面，可在急加速、急停状态下保持足够的附着系数，减少打滑损耗的动力。整套结构的走线槽位做了集成设计，电机供电线可沿着底盘梁架的预留空位排布，避免轮组转动过程中剐蹭线缆造成故障。在实际赛事应用中，这套驱动结构可支持机器人完成快速冲刺、横向平移、小半径掉头、冲撞对抗等多种动作，传动效率稳定，长时间连续运行下的温升控制在合理区间，不会出现动力衰减的问题。结构的维护拆分也做了针对性设计，单个轮组、电机、齿轮模块都可单独拆卸更换，赛事现场出现故障时可在短时间内完成备件替换，减少调试与维修的时间损耗。
