概念赛车底盘动力总成结构展示设计

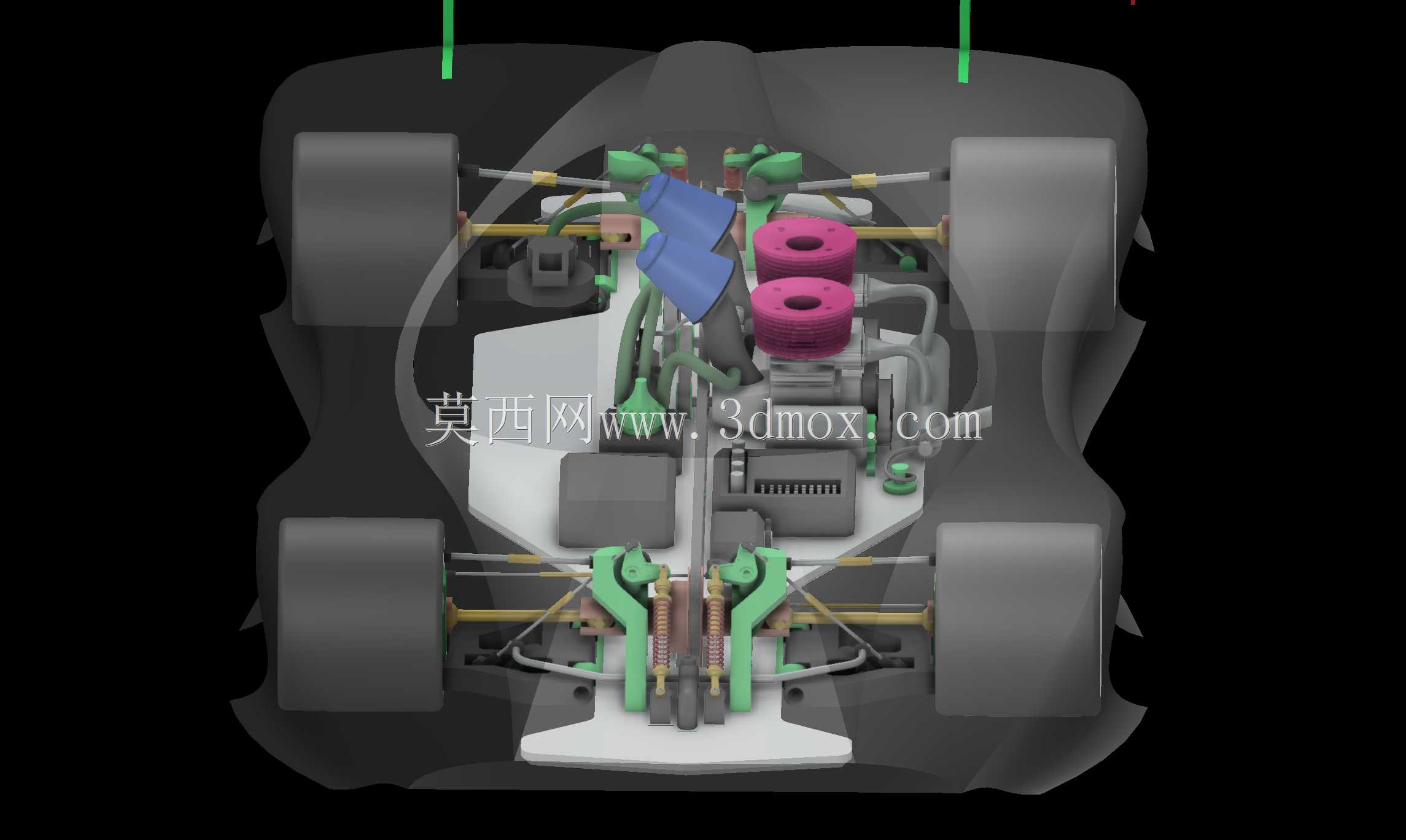

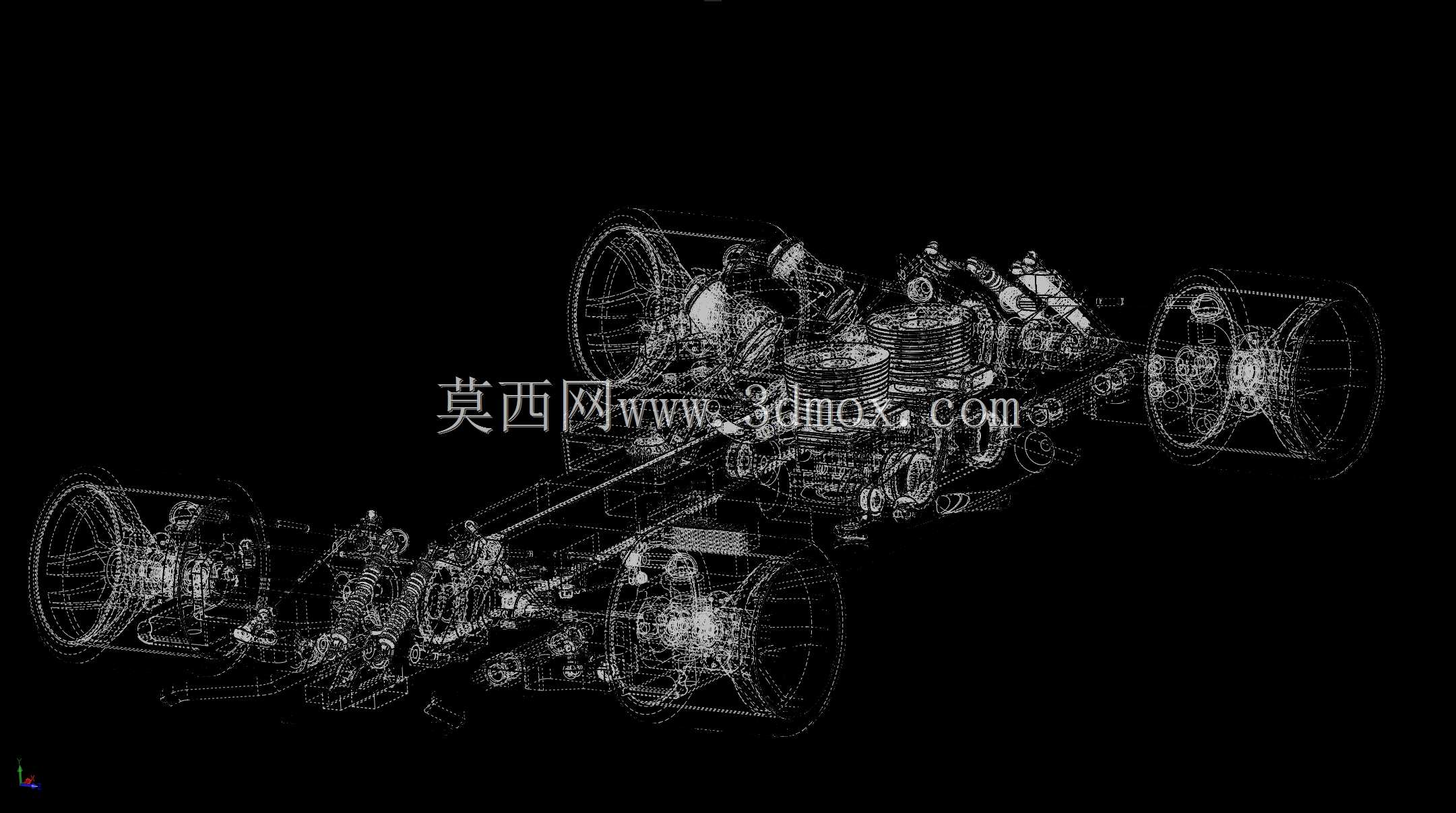

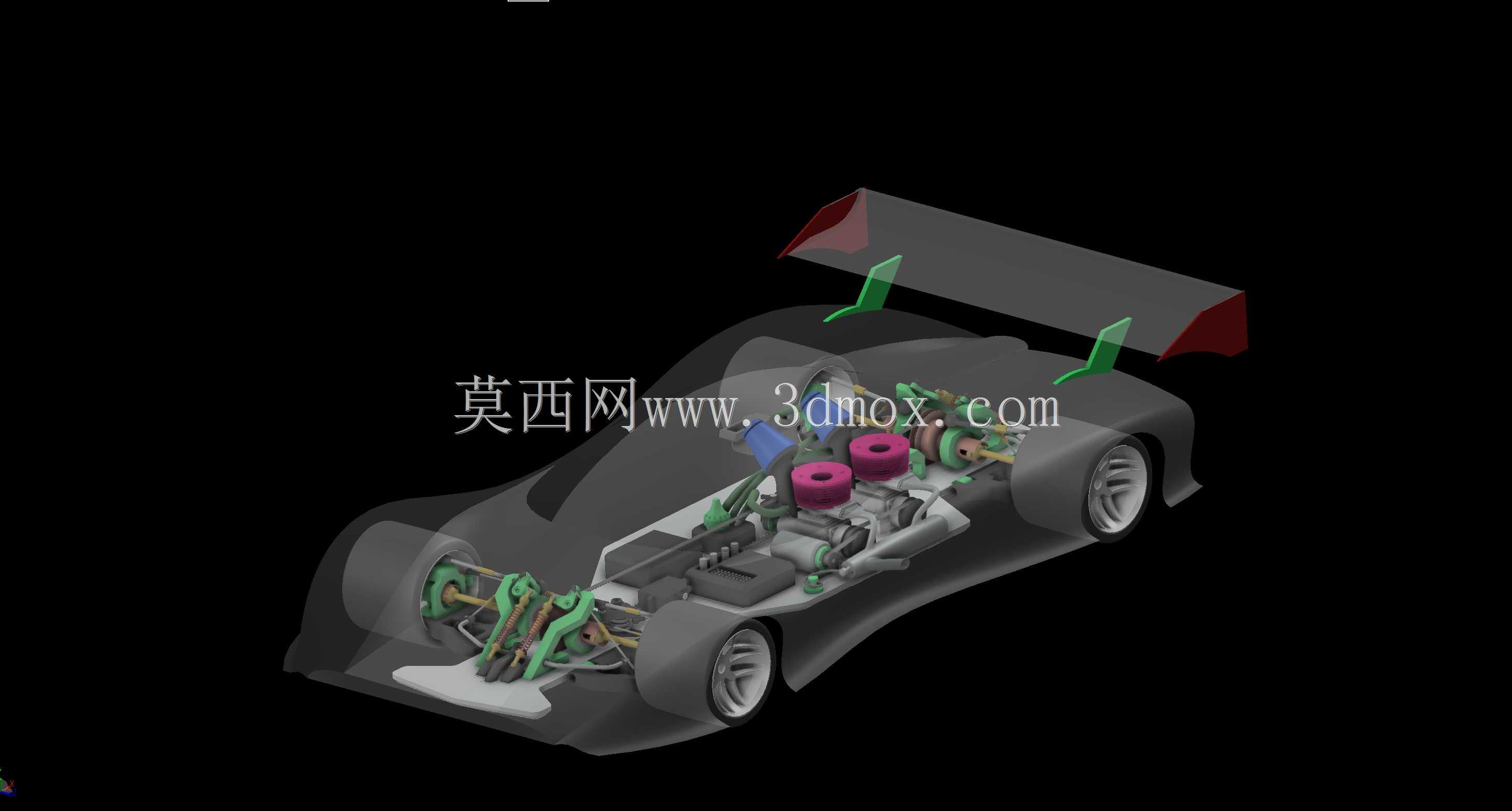

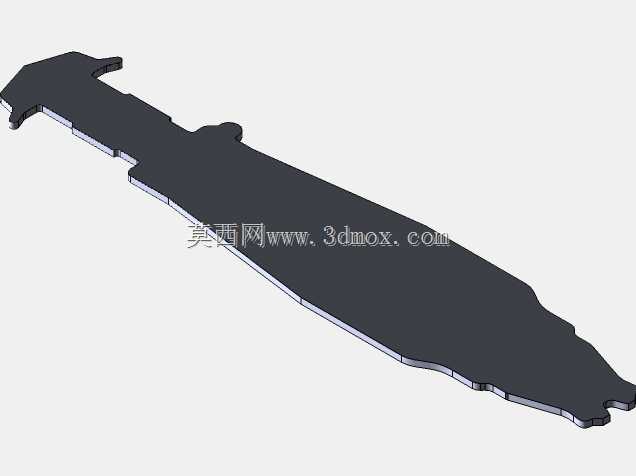

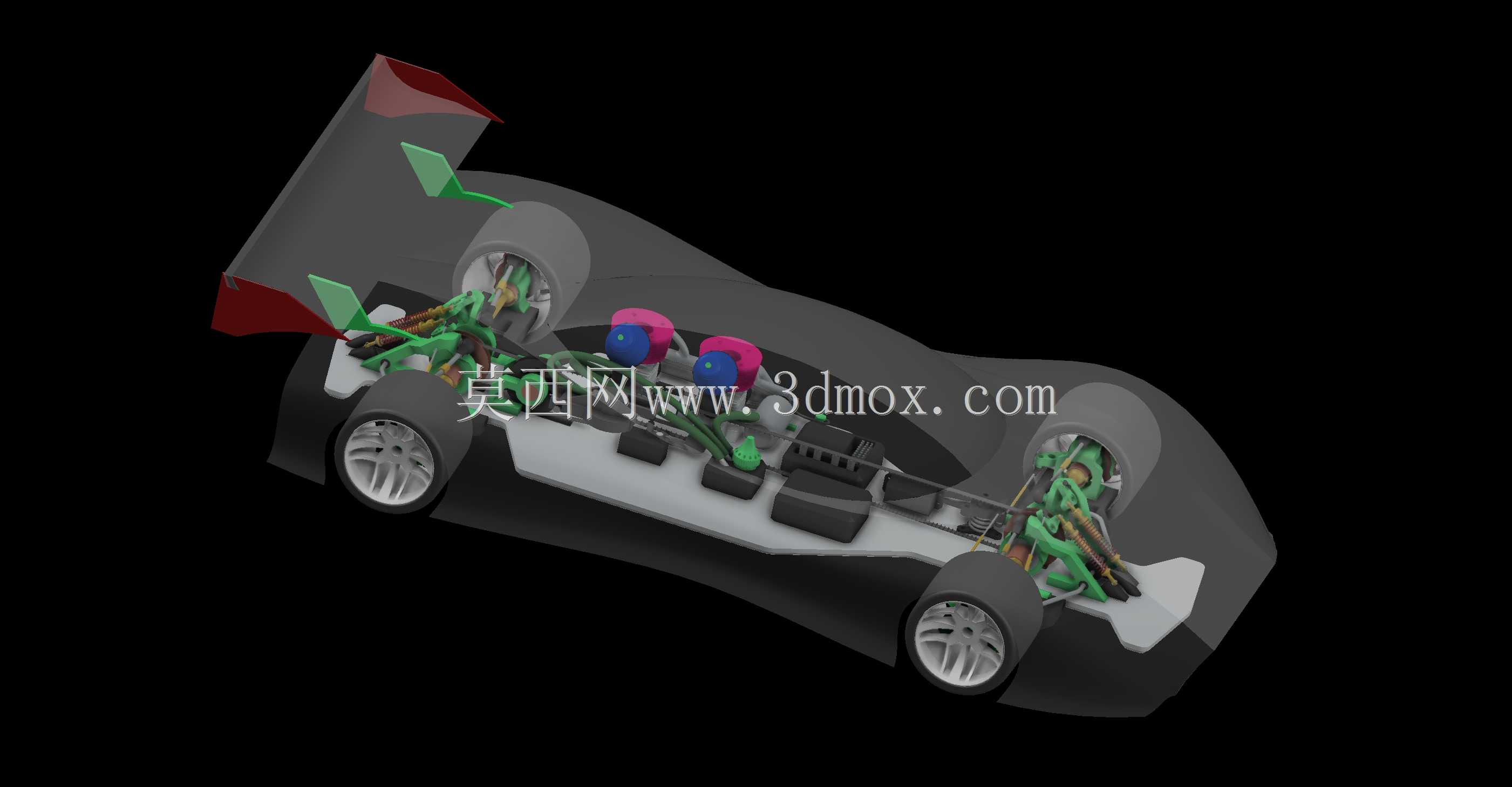

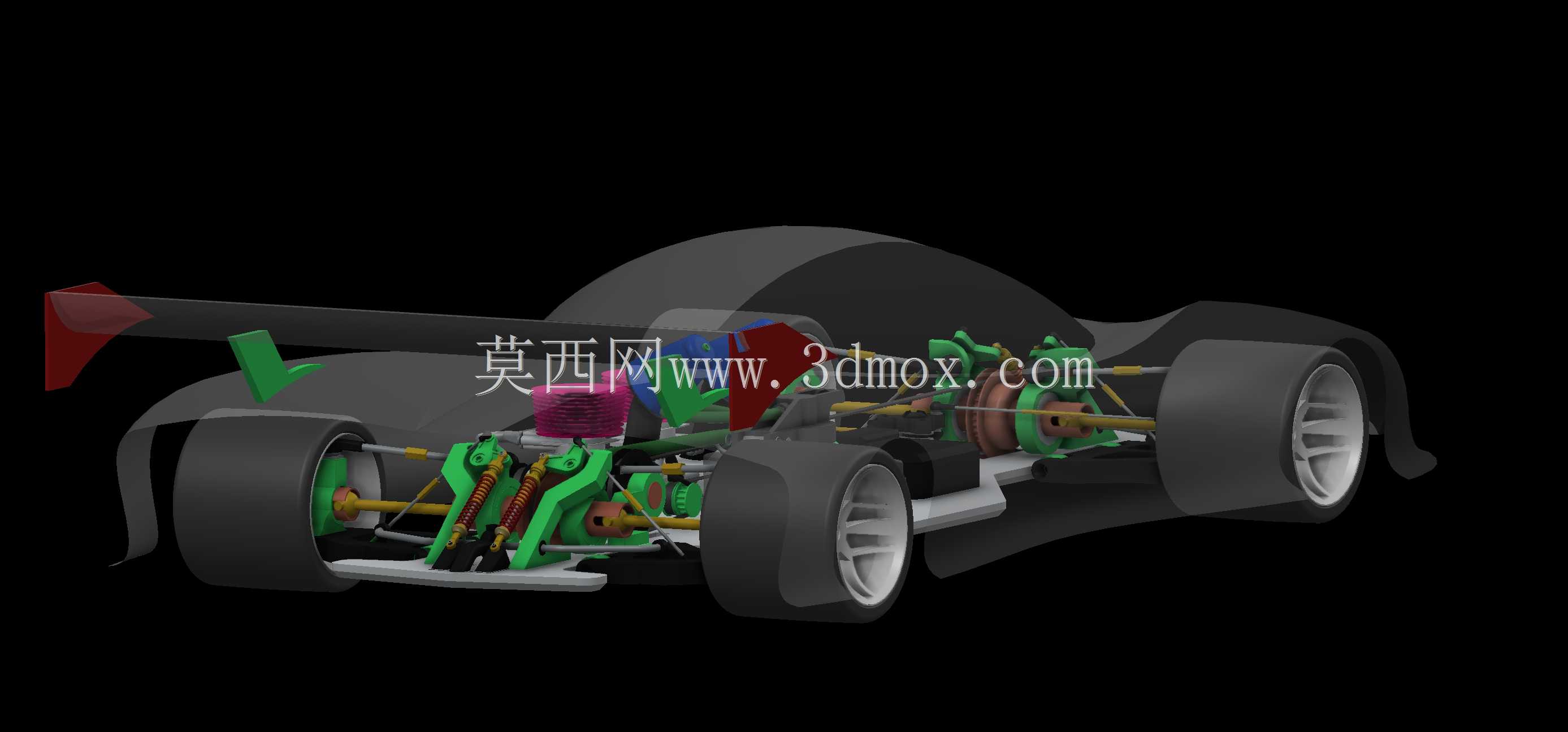

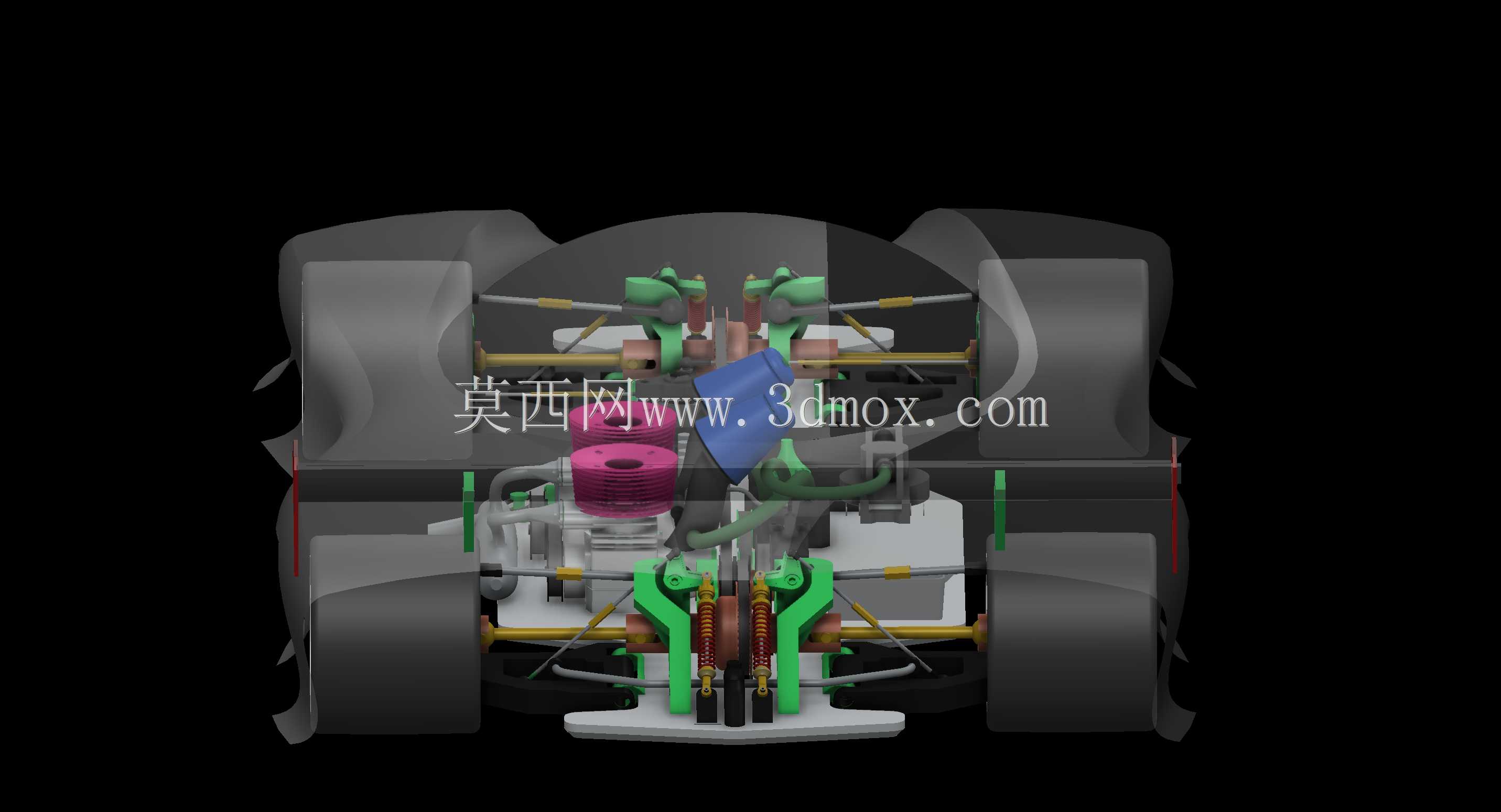

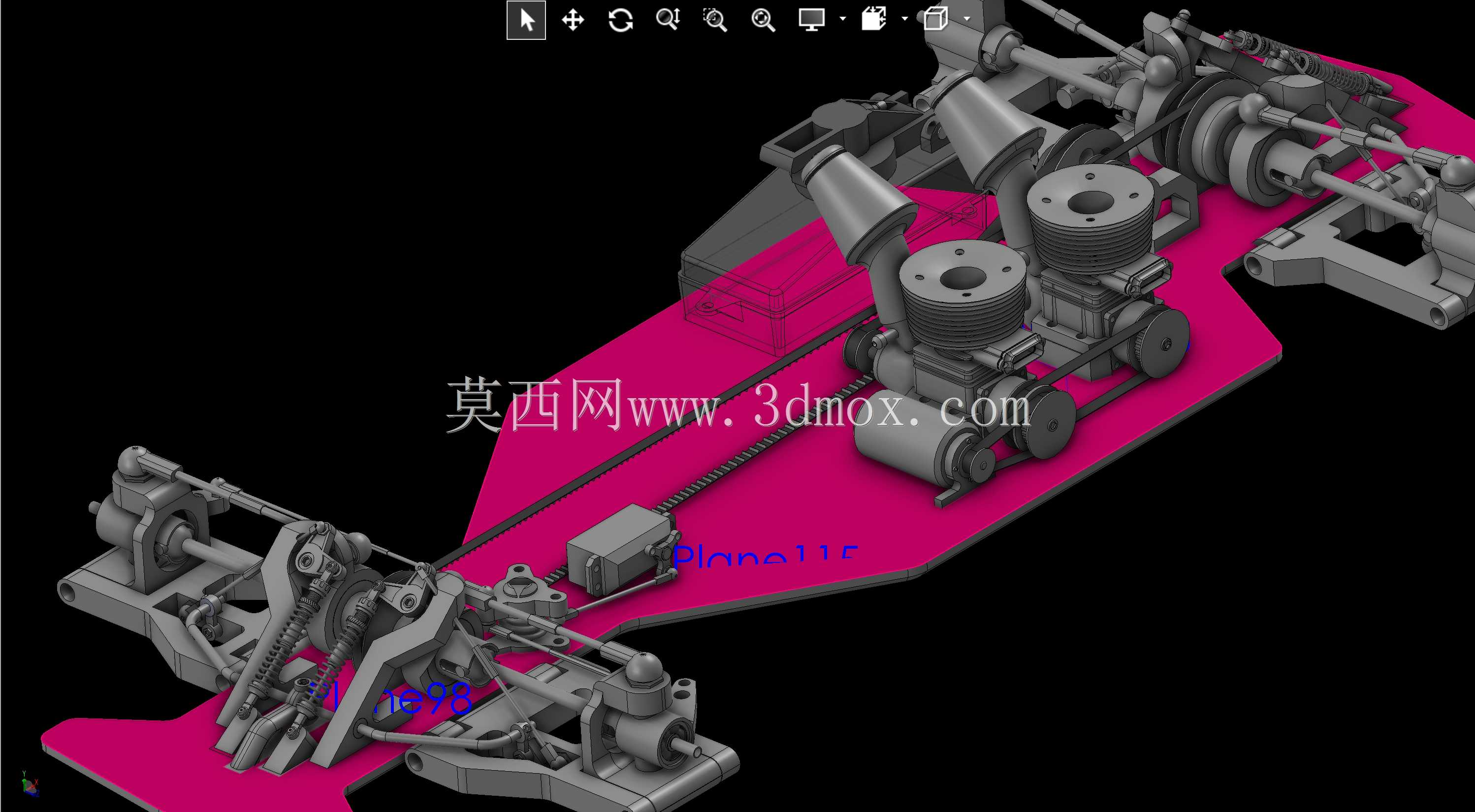

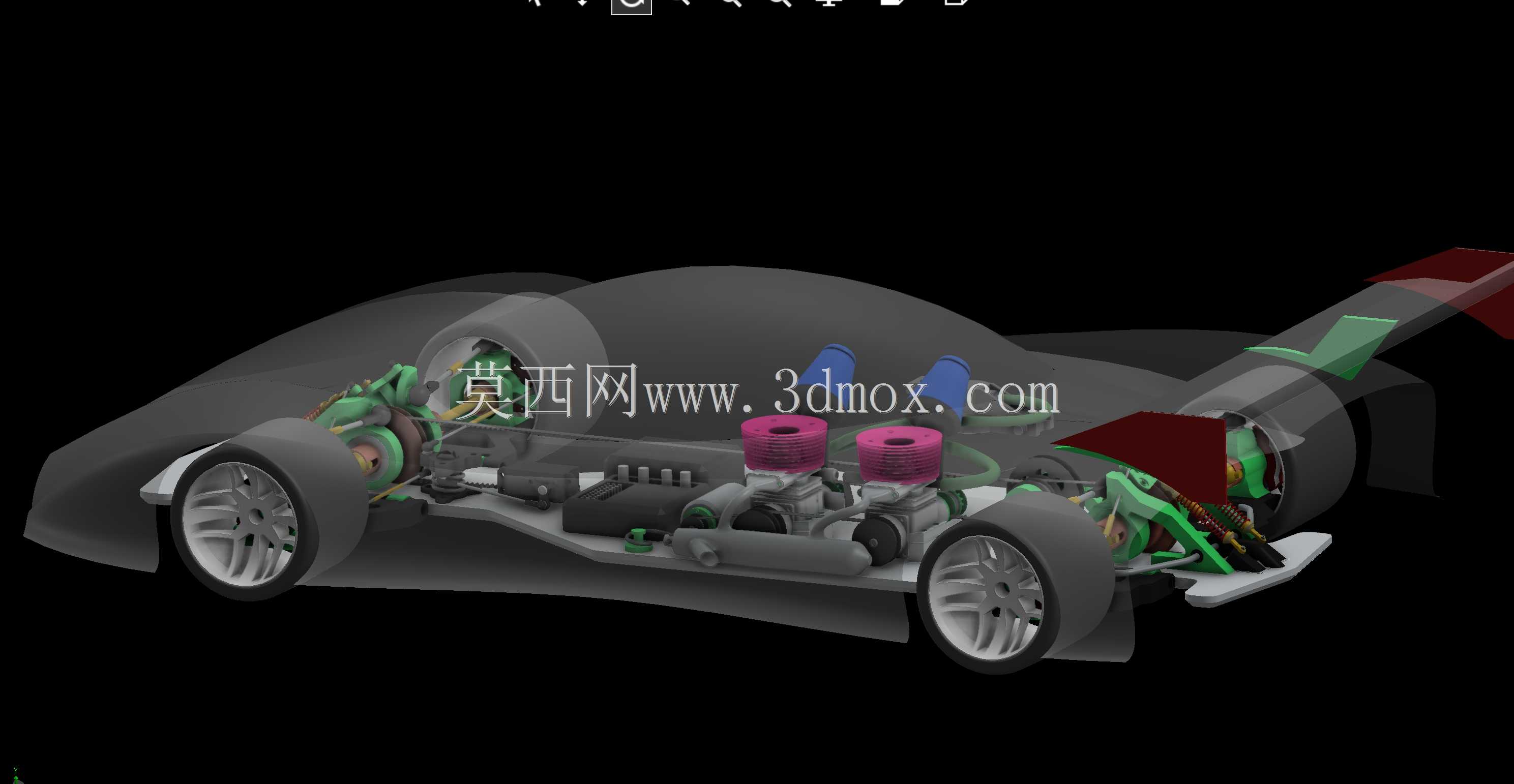

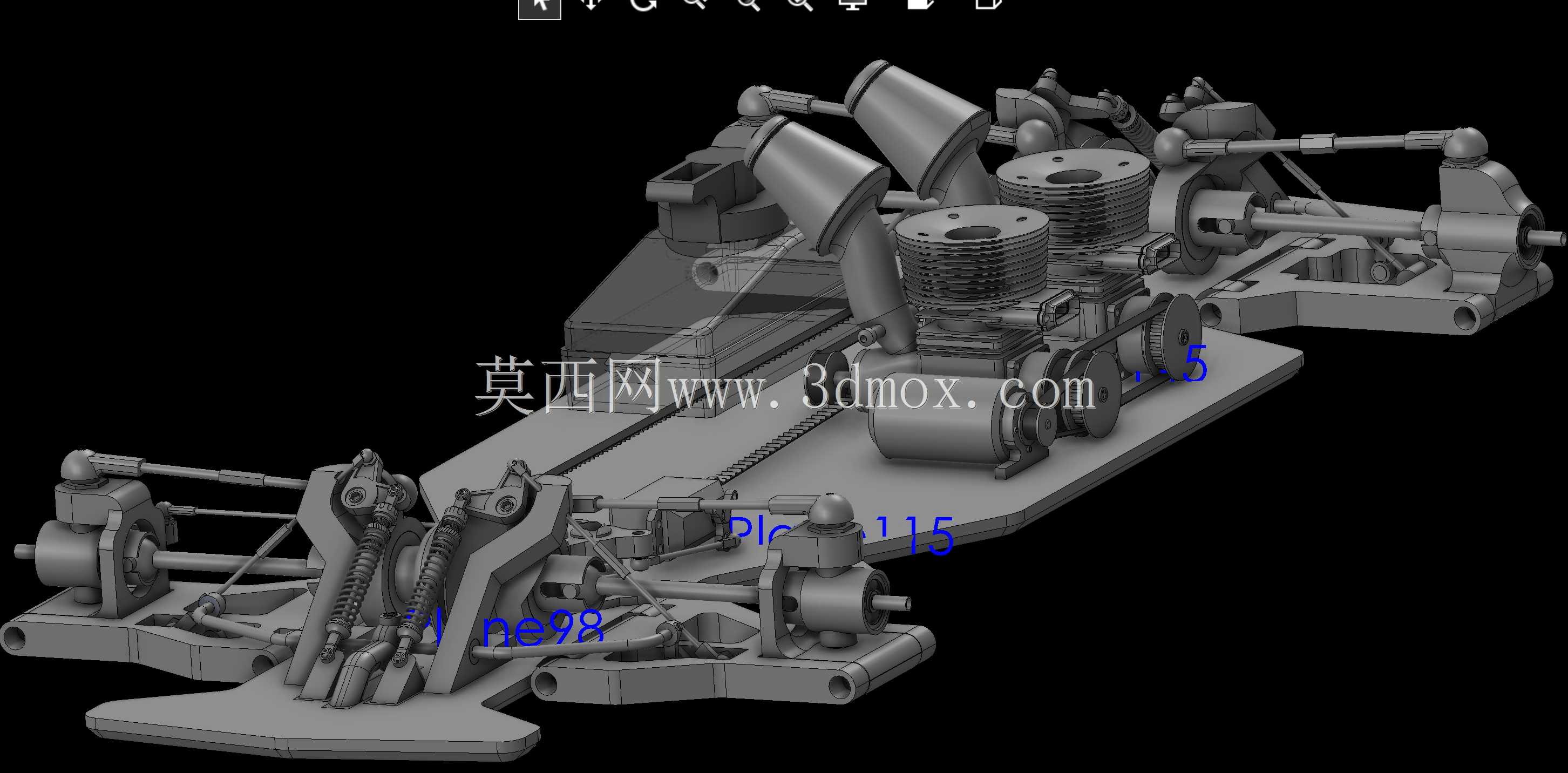

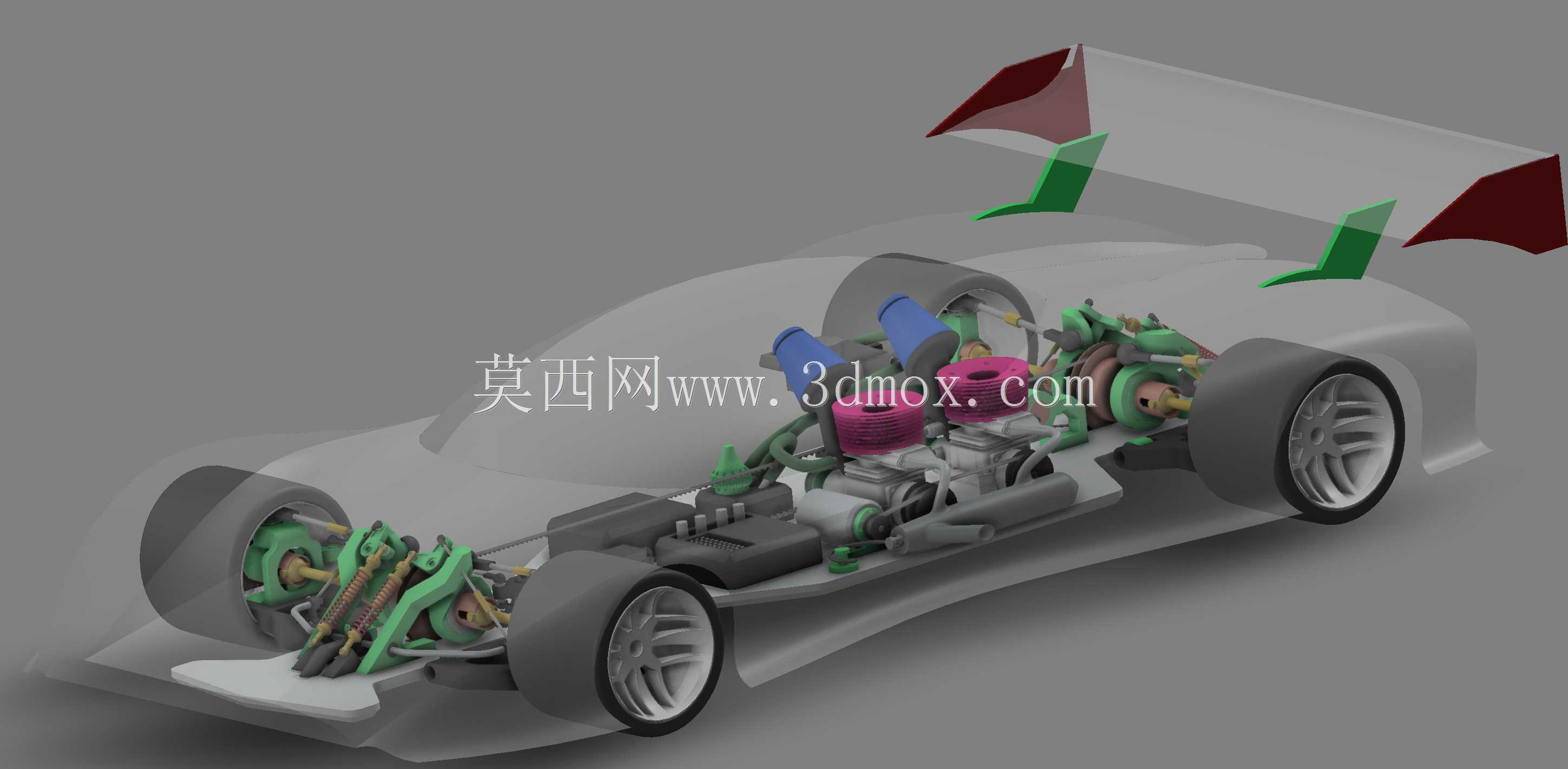

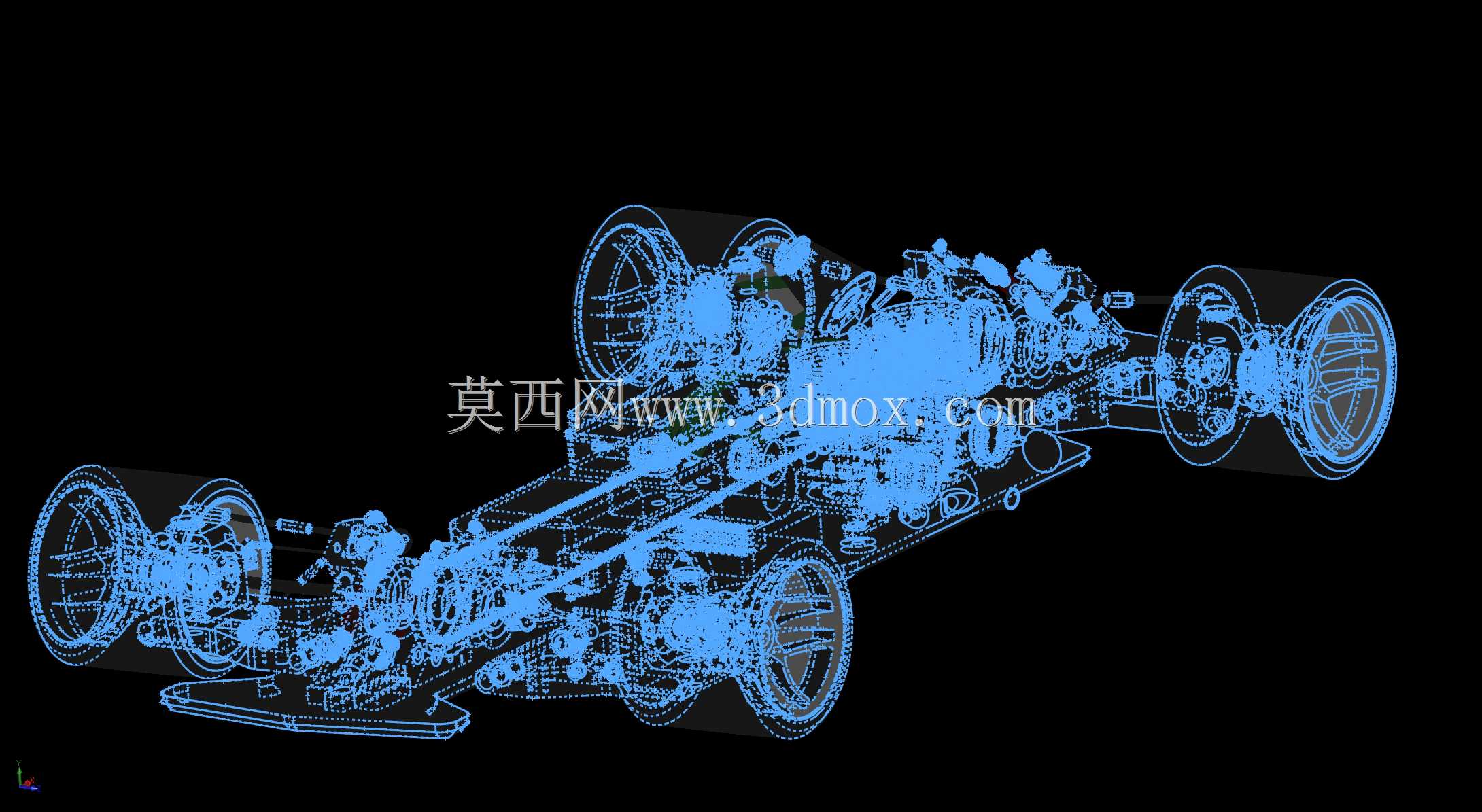

本次呈现的车辆结构设计，核心聚焦于开放式座舱竞速车辆的底盘与动力系统布局展示，这类结构设计常被用于车辆工程专业的教学演示、赛车改装方案的前期布局验证，以及竞速车辆研发阶段的结构可行性校核场景。不同于量产民用车辆的全包覆底盘设计，该结构将悬架摆臂、制动卡钳、动力单元、传动组件全部外露，能够让结构设计人员直观观察各部件的运动干涉边界，在做悬架跳动校核、传动系匹配时可以快速定位布局冲突点。从设计思路来看，该方案优先保证动力单元的重心布置，将核心动力组件放置在前后轴之间的低位区域，尽可能降低整车质心高度，匹配大尺寸宽胎的接地面积设计，能够在高速过弯时减少侧倾力矩，提升轮胎抓地极限。前后双叉臂结构的悬架组件，摆臂连接点的位置经过反复调整，预留了足够的减震器安装行程，在做轮跳仿真时可以保证车轮定位参数的变化量控制在竞速车辆允许的区间内，避免大侧向加速度下车轮接地面积骤减的问题。外露的尾翼支撑结构采用了分体式立板设计，安装点位直接固定在底盘后部的主受力纵梁上，能够将高速行驶时尾翼产生的下压力直接传递到车架主体，避免额外的力矩作用在覆盖件上引发结构形变。需要明确的是，该设计属于结构展示类的视觉化方案，并未针对实际量产的机械可靠性做全维度校核，比如动力单元的散热管路布置、线束走向、燃油系统的安装空间都未做细化设计，不能直接作为量产赛车的加工图纸使用，但在做车辆结构认知教学、竞速车总体布局方案推演时，该模型能够清晰展示各核心系统的相对位置关系，帮助设计人员快速梳理底盘布局的逻辑，减少前期方案沟通的成本。在安装边界的设定上，该模型的轮距、轴距参数参考了入门级方程式赛车的尺寸规范，轮胎与轮拱的预留间隙满足最大轮跳时的运动空间要求，转向横拉杆的布置位置避开了悬架跳动的运动轨迹，不会在转向过程中与摆臂、制动管路产生干涉。
