小型机器人用100mm带齿传动轮结构

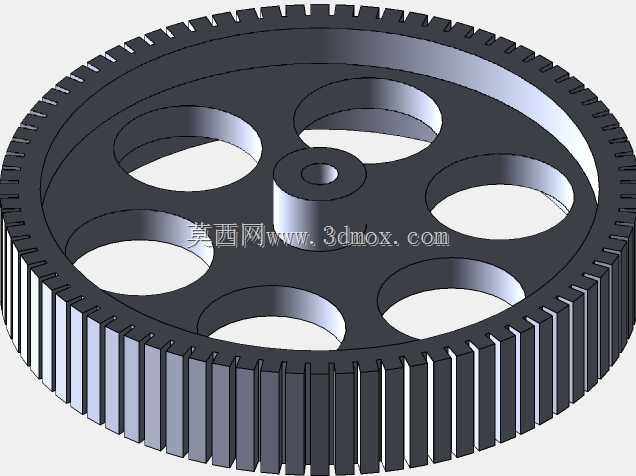

　　这款带齿传动轮主要面向小型轮式机器人的行走驱动场景设计，适配桌面级教育机器人、小型巡检移动平台、竞赛类机器人的行走机构需求，可直接与驱动电机输出轴配合，通过轮缘的齿形结构增大与接触面的摩擦力，避免行走过程中出现打滑、丢步的问题，尤其适合在平整硬质地面、铺装赛道等场景下使用，能够保障机器人行走过程的位移精度，满足路径规划、定点停靠等功能的运动要求。从结构设计来看，轮体整体采用辐条式镂空布局，中心设置带安装孔的轮毂凸台，可直接与电机输出轴进行轴孔配合，通过紧定螺钉或者过盈配合的方式实现周向固定，不需要额外设计复杂的连接转接件，能够简化机器人底盘的安装结构，减少整体装配的零件数量。轮毂向外延伸出六处均匀分布的辐条，

　　相邻辐条之间形成镂空减重孔，在保障轮体整体结构强度的前提下，尽可能降低轮体自身的转动惯量，减少驱动电机的启动负载，对于小型直流减速电机、舵机驱动的机器人平台来说，更低的转动惯量意味着更灵敏的启停响应，也能降低电机的功耗，延长小型机器人的电池续航时长。轮缘部分采用等距分布的直齿结构，齿形高度与齿距经过匹配设计，既能够在硬质光滑表面提供足够的附着摩擦力，也不会因为齿形过大导致行走过程中出现明显的颠簸振动，保障机器人行走过程的平稳性，避免搭载的传感器因为振动出现数据采集误差。轮体的整体外径为100mm，这个尺寸属于小型机器人行走轮的常用规格，对应的底盘离地间隙可以控制在合理范围内，既不会因为轮径过小导致越障能力不足，

　　也不会因为轮径过大占用过多的底盘安装空间，适配大多数小型机器人底盘的安装边界。安装时需要注意轮毂中心孔与电机轴的同轴度控制，避免因为偏心导致轮体转动时出现径向跳动，长期偏心运转会加剧电机输出轴的轴承磨损，也会导致机器人行走时走偏，影响运动控制精度。轮体的厚度方向做了等宽设计，轮缘的端面与辐条、轮毂的端面保持齐平，安装时可以根据底盘结构选择内侧或者外侧的固定方式，不需要额外预留避让空间，对于底盘空间紧凑的小型机器人来说，这种齐平设计能够提升空间利用率，方便布置电池、控制板、传感器等其他部件。在实际选型应用中，这款轮子可以搭配常见的37mm直流减速电机、N20微型减速电机使用，只需要根据所选电机的输出轴直径调整中心安装孔的尺寸即可，

　　不需要对轮体的整体结构做大幅修改，具备较好的适配性。不同于普通的光面滚轮，带齿的轮缘设计也可以适配部分带同步带传动的结构场景，当轮体作为从动轮使用时，轮缘的齿形可以和同步带啮合，实现动力的同步传递，拓展了零件的使用场景。设计过程中对辐条的厚度做了针对性的加强，在镂空减重的同时，保障轮体承受径向载荷时不会出现辐条变形的问题，即使机器人搭载一定重量的传感器、电池等负载，轮体也能保持结构稳定，不会因为长期受力出现塑性变形。轮体的所有棱边都做了微小的倒角处理，避免装配过程中出现锐边划伤的问题，也能减少应力集中，提升轮体的抗疲劳强度，长期反复启停、转向的工况下也不容易出现轮体开裂的问题。对于做小型机器人开发的结构工程师来说，这款轮体的结构可以直接复用，只需要根据自身的底盘安装尺寸、电机参数调整对应的安装孔尺寸、轮缘宽度等参数，就能快速完成行走轮的设计，缩短产品开发的周期。
