欧姆龙E3XNA11光纤放大器结构设计

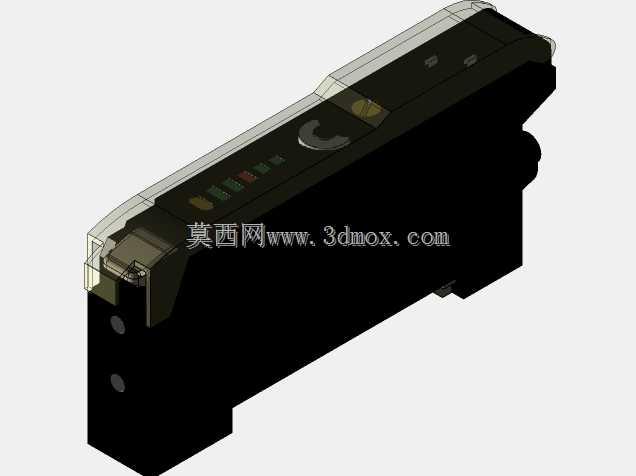

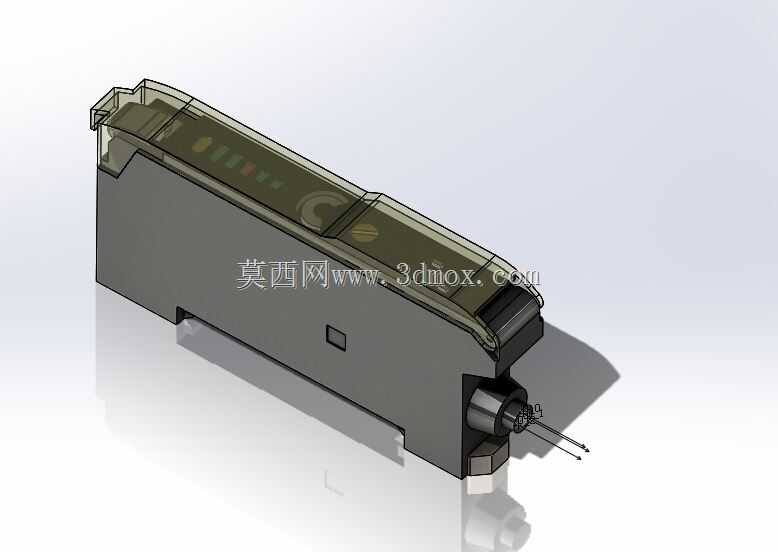

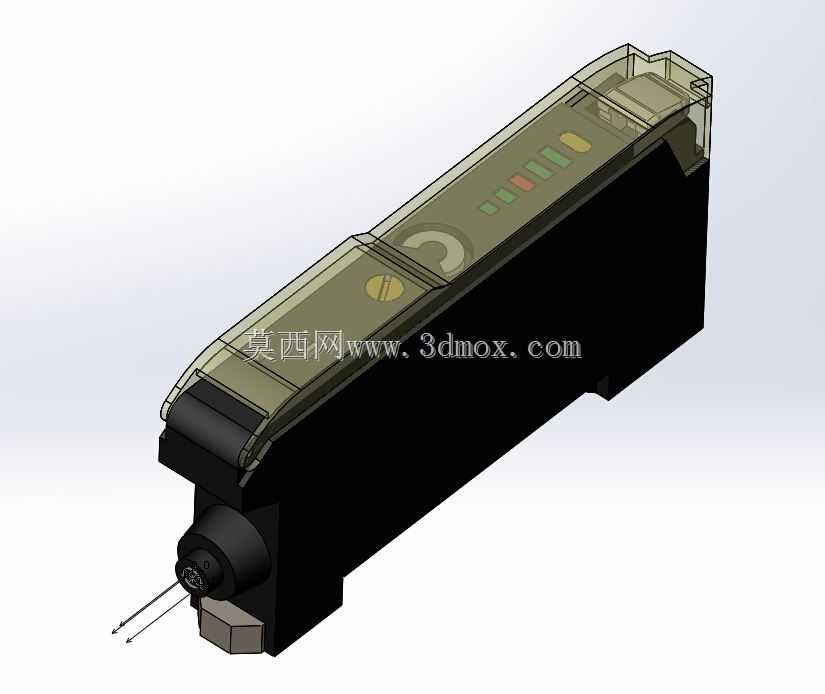

在自动化产线的检测工位布局中，光纤放大器是衔接光纤探头与控制系统的核心信号处理单元，这款欧姆龙E3XNA11光纤放大器的三维结构，完全贴合工业现场的导轨安装需求做了适配设计。从实际使用场景来看，这类器件常部署在3C电子装配线的物料到位检测、包装机械的色标识别、输送线的工件计数工位，搭配不同规格的对射或漫反射光纤探头，可实现微米级的位置判定、透明物体识别、微小物件检出等常规光电传感器难以覆盖的检测需求。

从功能特性上看，该款放大器采用分体式信号处理架构，前端预留标准光纤接口，可兼容同规格的M3、M4螺纹光纤探头，机身顶部的透明视窗区域集成了状态指示灯与调节旋钮，现场调试人员无需额外拆卸设备，即可通过旋钮调整检测阈值，通过指示灯的亮灭状态快速判断输出信号状态，大幅缩短产线调试的停机时间。机身侧面的卡扣结构完全适配DIN标准电气安装导轨，安装时只需将器件对准导轨轻压即可完成固定，拆卸时拨动卡扣锁舌即可快速取下，无需额外紧固件，适配电控柜内密集排布的安装需求。

设计过程中，结构工程师充分考虑了工业现场的布线空间，尾部的接线端子区域做了下沉式处理，接线完成后线缆不会突出机身外轮廓，避免多台器件并排安装时出现线缆干涉问题。机身主体采用阻燃ABS材质做壳体，上盖的透明区域选用耐油污的PC材质，可适应车间内存在少量切削液、粉尘的恶劣工况，不会因为长期附着油污导致指示灯状态无法辨识。整体外形采用窄体式设计，单台器件宽度仅为10mm左右，多台并排安装时可大幅节省电控柜内的导轨安装空间，适配紧凑型设备的电控布局需求。

从安装边界来看，该器件的安装孔位、卡扣尺寸完全遵循行业通用的光纤放大器安装规范，可直接替换同规格的其他品牌同类型产品，无需重新调整导轨位置与布线走向。建模过程中对内部的电路板安装槽、光纤锁紧结构、旋钮的转动行程都做了1:1还原，结构设计人员在做电控柜布局建模时，可直接调用该模型完成干涉检查，提前预判安装时可能出现的空间冲突问题，避免现场安装时才发现器件与线槽、其他电气元件发生位置干涉，减少现场改造成本。
