直插式光敏电阻电子元件结构设计

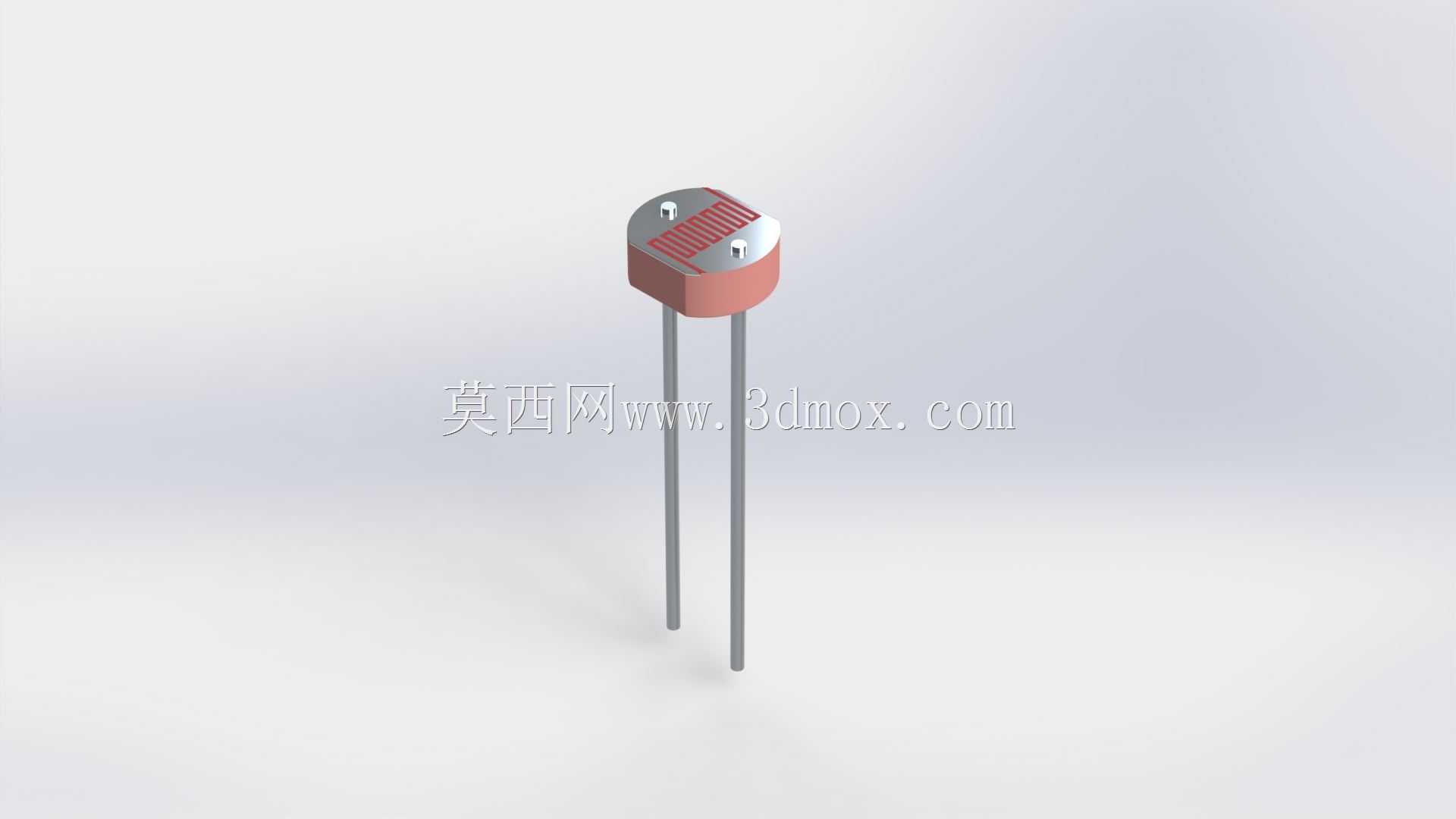

在做光控类电路的结构适配设计时，这类直插式光敏电阻是最常接触的感光类被动元件，不同于集成式光感模块的封装形态，它的结构足够简单，适配场景也覆盖了从民用消费电子到工业简易光控装置的多个领域。日常做结构设计时，最先要确认的就是它的安装边界，这类元件的感光面是顶部的圆形硫化镉感光区域，封装基座是酚醛树脂压合的圆台结构，下方引出两根平行的镀锡铜引脚，引脚直径通常在0.5mm左右，引脚中心间距保持2mm标准间距，刚好适配通用PCB板的孔位设计，不需要额外做非标孔位调整。

从实际用途来看，它的核心作用是感知环境光照强度变化，将光信号转换为对应的电阻值变化，外围搭配简单的分压电路就能实现光强阈值判断，常见的应用场景包括楼道声光控开关的光感采集端、户外显示屏的亮度自动调节回路、安防设备的昼夜模式切换触发端、小夜灯的自动亮灭控制单元，甚至部分农业大棚的简易光照度采集节点也会选用这类元件，核心原因是它的结构简单、外围适配电路门槛低，不需要复杂的信号校准就能实现基础的光强检测功能。

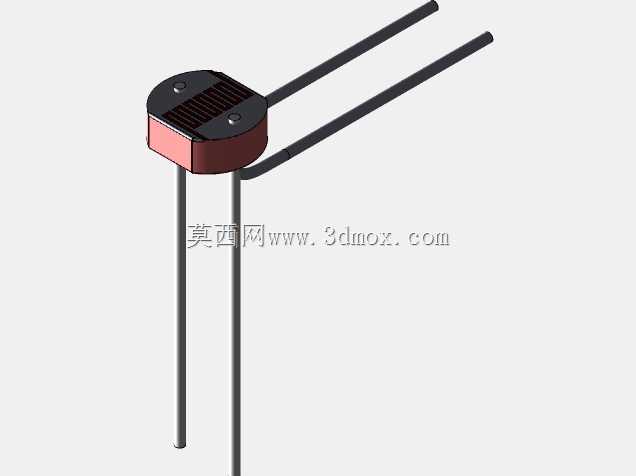

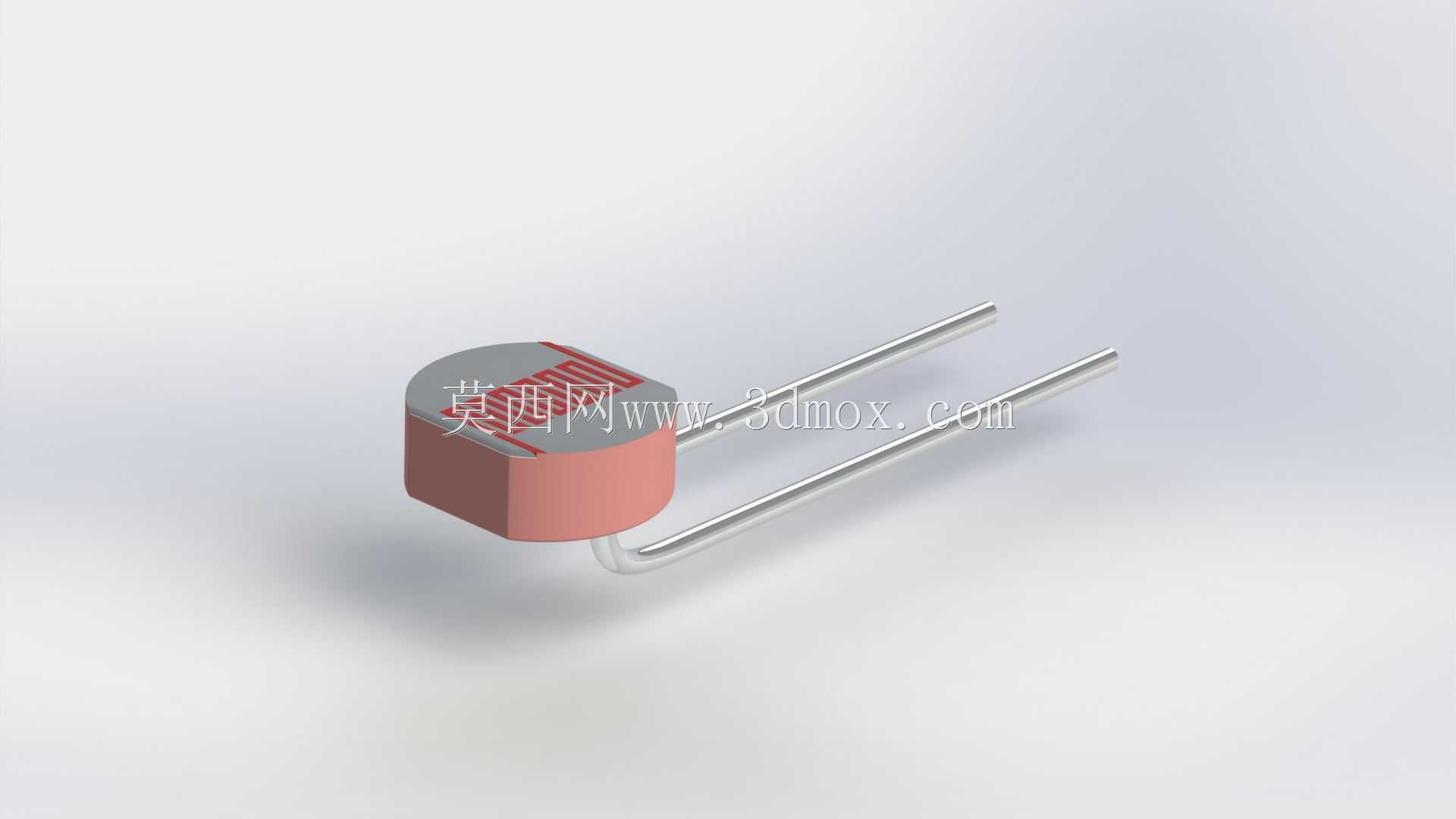

做三维建模的时候，要重点还原几个影响装配的关键结构：首先是顶部感光面的栅格结构，那层弯曲的金属电极是覆盖在硫化镉感光层上的，建模时要还原电极的等距排布形态，不能简化成光滑平面，否则做装配干涉检查时，会忽略顶部感光面和外壳透光窗的距离要求——实际装配时，感光面距离外壳透光片的间隙要控制在0.3-1mm之间，间隙过大会漏入侧面杂光影响检测精度，间隙过小则容易在组装时刮伤感光层表面。其次是基座的圆台过渡结构，树脂基座和引脚衔接的位置有微小的圆弧过渡，建模时要保留这个圆角，否则生成工程图时会出现应力集中的错误标注，实际生产中这个位置也是引脚受力的薄弱点，装配时引脚弯折的位置必须距离基座根部2mm以上，避免弯折应力直接传递到基座内部导致引脚松脱。

另外要注意的是，这类元件没有极性区分，两根引脚不需要做方向标识，建模时只要保证引脚平行度公差在0.1mm以内，就能满足自动插件机的上料要求，不需要额外做防呆结构。和其他贴片式光感元件相比，直插式结构的抗振动性能更好，在工业类简易控制设备里的适配性更强，不需要做额外的贴片加固处理，只要在焊接时保证引脚焊锡量符合通孔焊盘的标准要求，就能满足常规工况下的使用强度。做结构选型时，还要根据设备的透光窗尺寸匹配对应基座直径的型号，避免出现元件基座过大无法装入外壳预留槽位的问题，通常这类元件的基座直径有3mm、5mm、7mm几个常规规格，建模时可以根据选型参数调整对应尺寸，保证装配时的匹配精度。
