M8螺纹电感式接近传感器三维结构

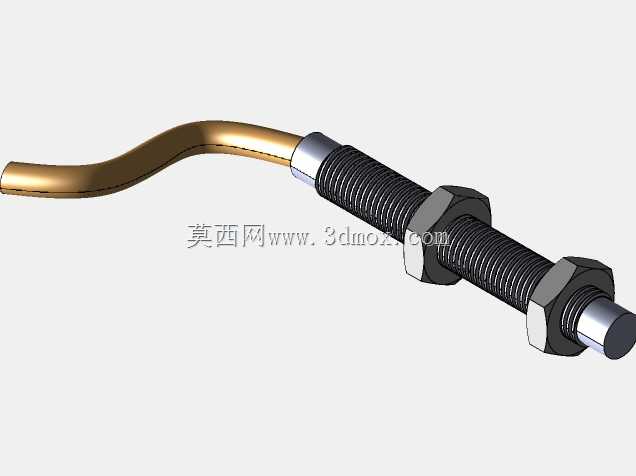

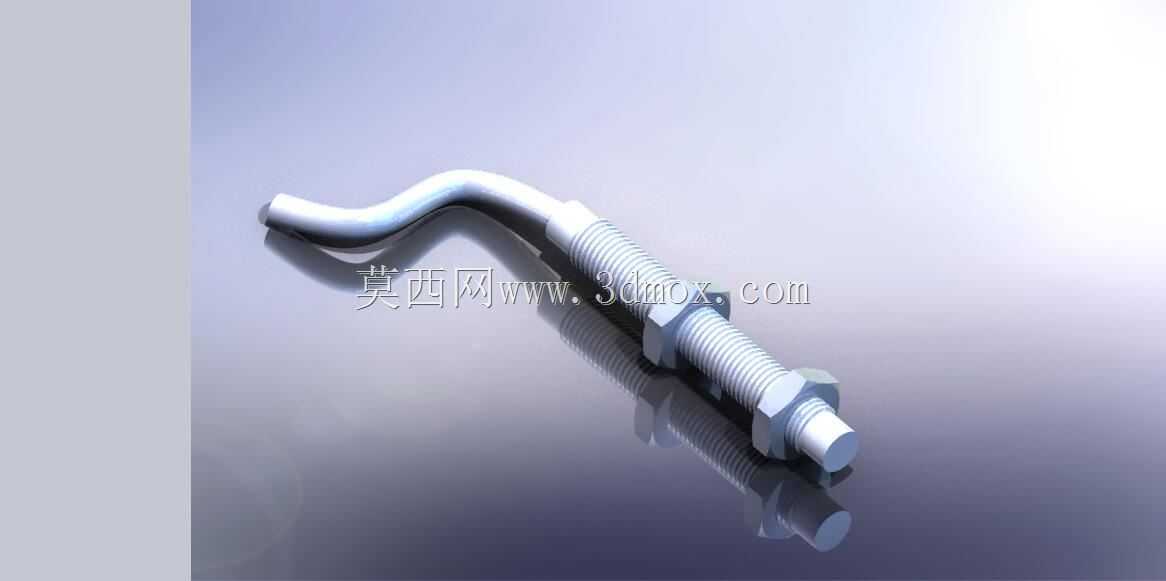

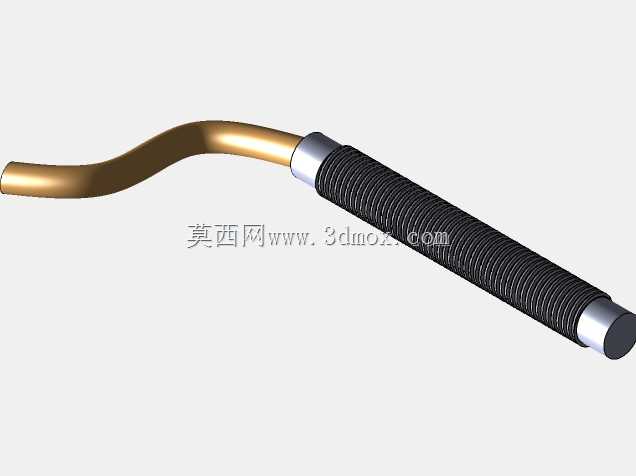

这款M8规格的感应式检测元件，是自动化产线里出镜率极高的非接触式位置检测部件，日常做设备布局时，经常会在工件定位、气缸行程到位检测、物料有无判断工位碰到它。从结构设计来看，主体采用标准M8外螺纹柱身，配套两个六角锁紧螺母，安装时可以顺着螺纹调整检测端面的伸出长度，调整到位后通过两个螺母背紧固定，能适配不同厚度的安装板开孔，常规安装开孔只要匹配M8螺纹尺寸，预留出螺母的六角对边扳手空间即可，尾部出线做了弯型防护结构，避免设备运行中线缆反复弯折出现线芯断裂的问题，线缆外层的防护套也做了耐油耐弯折处理，适配车间切削液、润滑油飞溅的工况。功能层面采用NPN输出形式，同时兼容常开常闭输出逻辑，有效检测距离为8mm，供电范围覆盖5-30V直流，能直接匹配绝大多数PLC、工业控制器的直流输入端口，不需要额外加装信号转换模块。做三维建模的时候，特意还原了螺纹段的牙型细节、锁紧螺母的六角倒角、检测端面的分层结构，还有尾部弯曲线缆的自然弯折形态，安装边界上要注意，检测端面需要和金属被测物保持平行对正，周围要避开大块金属的遮挡干扰，螺纹段拧入安装支架的深度不要超过螺纹总长度的三分之二，避免影响内部感应线圈的磁场分布。实际选型使用的时候，要注意它的检测对象是金属材质工件，对非金属物料无法触发信号，8mm的检测距离属于短距离高精度检测范畴，适合工位空间紧凑、需要精准定位的场合，比如装配线上的小零件到位检测、滑台的原点位置确认、夹具的夹紧状态反馈，相比接触式行程开关，它没有机械碰撞磨损，使用寿命更长，响应速度也更快，不会因为机械触点的弹跳出现信号误判。建模时还原的结构细节，能直接用于设备装配的干涉检查，提前确认安装后传感器和周边运动部件的安全距离，避免现场安装时出现线缆被扯断、检测端面被运动工件刮蹭的问题，螺纹和螺母的配合尺寸也完全按照标准件参数绘制，导出工程图时可以直接标注安装开孔尺寸、螺母锁紧的空间要求，给现场安装调试提供准确的尺寸参考。
