汽车电动车窗用 Mabuchi 直流驱动电机结构

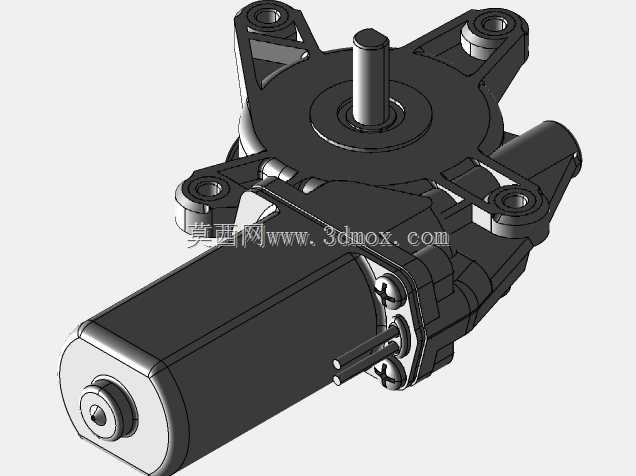

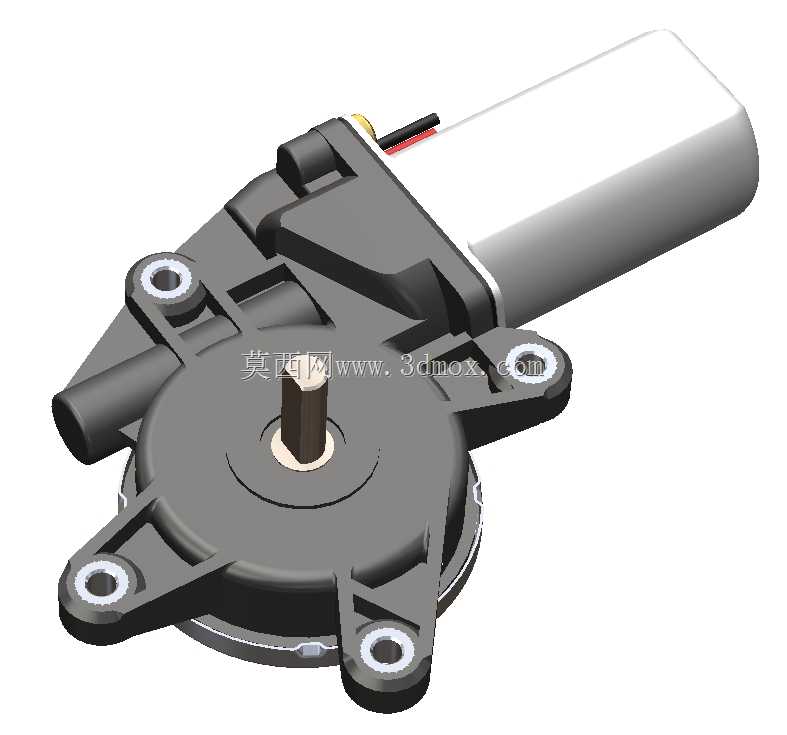

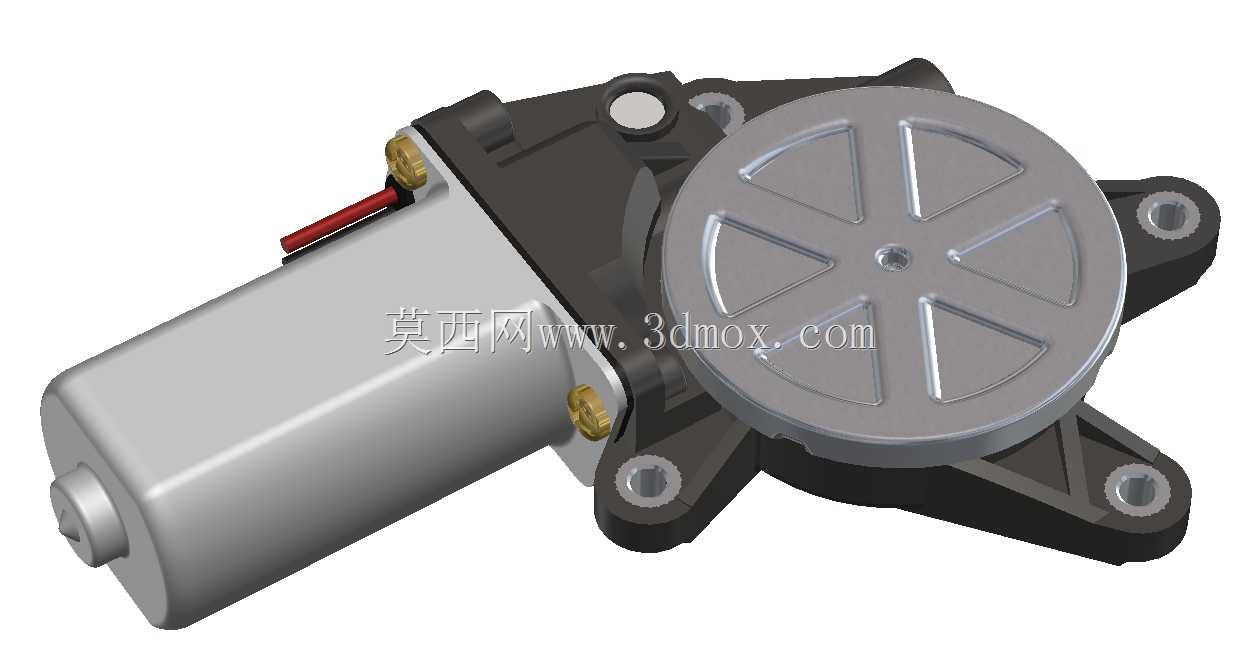

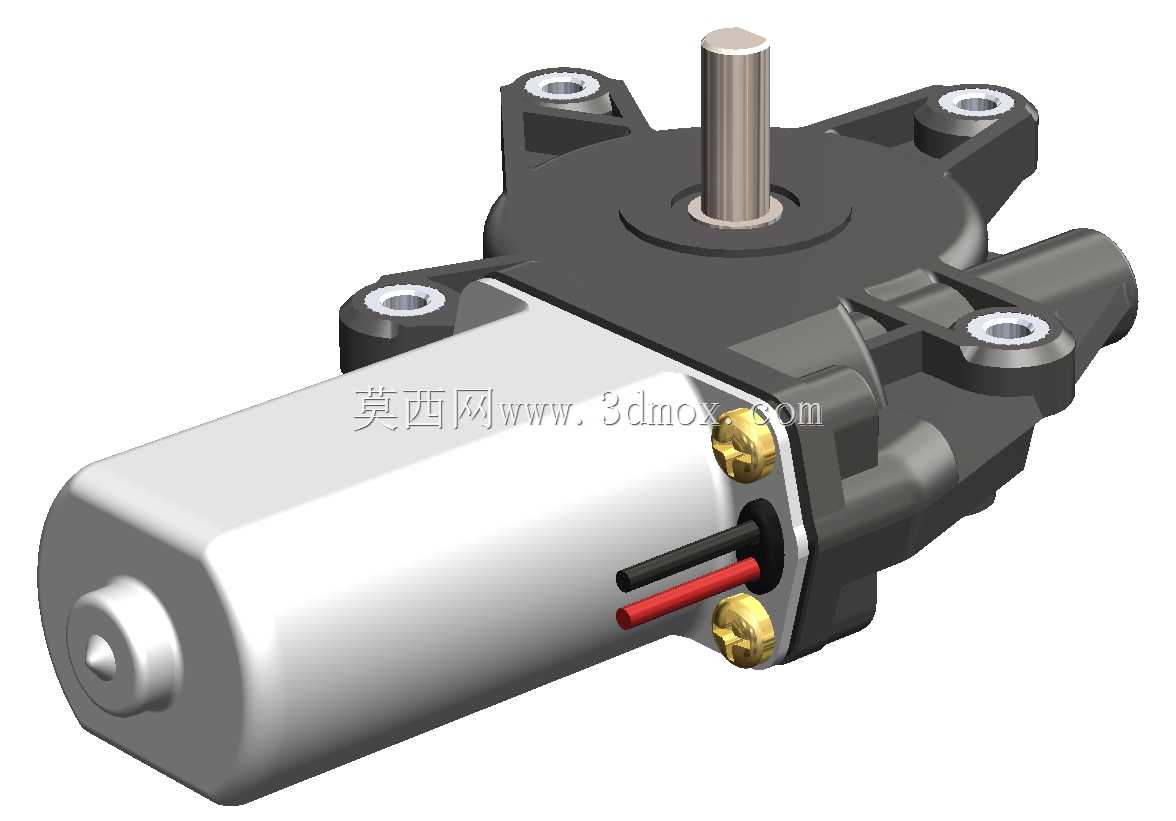

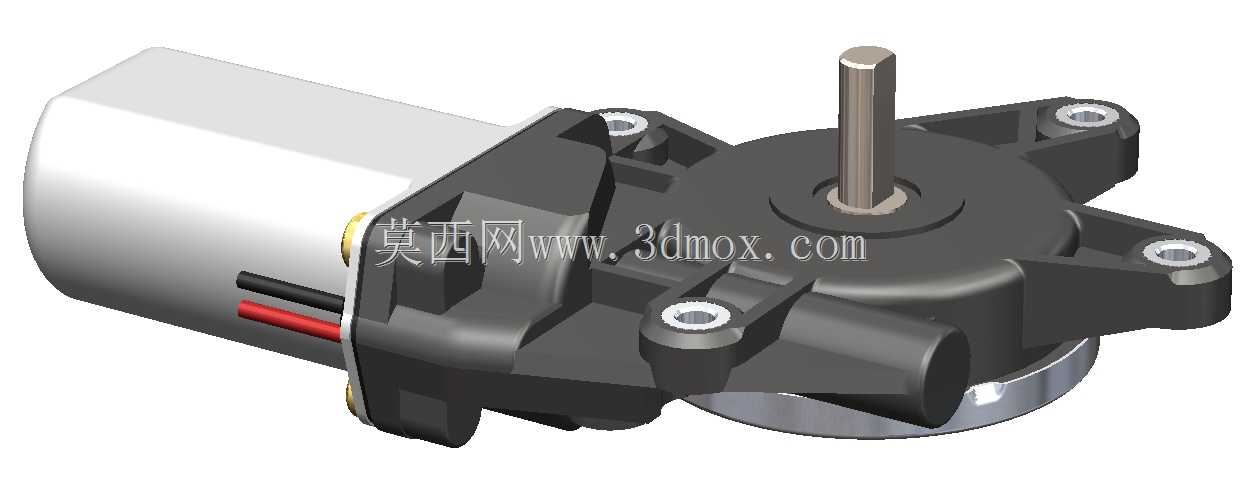

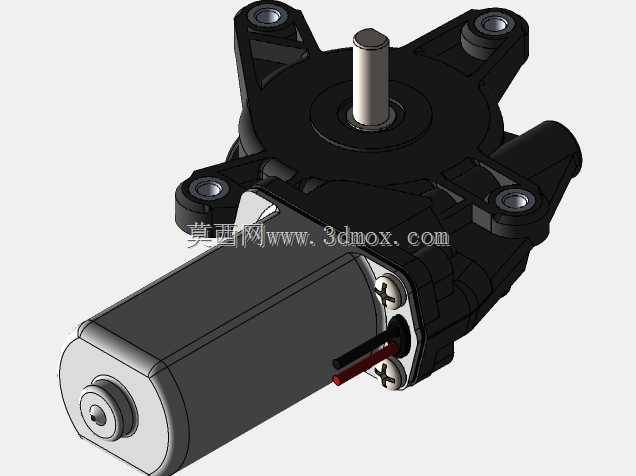

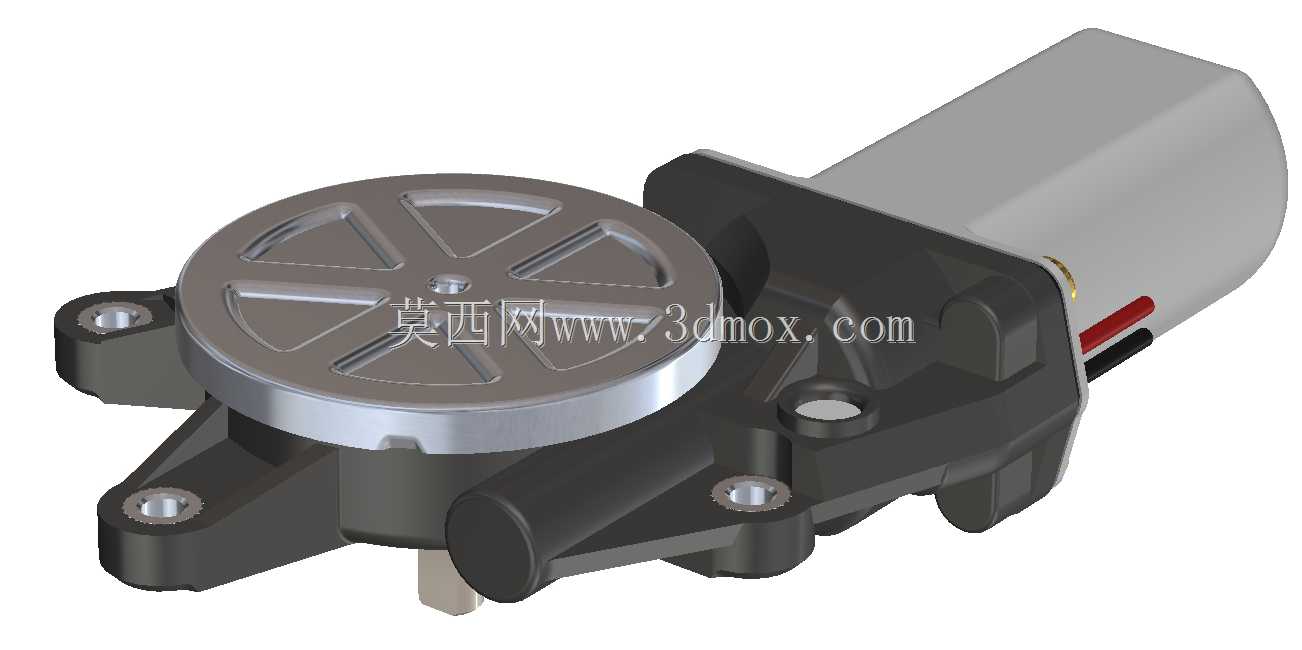

　　这款电机主要面向乘用车电动车窗升降系统的驱动场景，是车窗玻璃升降执行机构的核心动力源，日常工况下需要承载玻璃升降过程中的持续扭矩输出，同时要适配车门内部狭窄的安装空间，兼顾防尘、抗振动的车载使用要求。从结构设计来看，电机本体采用分体式布局，一端为直流有刷电机的定子与转子腔体，外壳做了封闭防护处理，引出的红黑供电线直接对接车门线束，无需额外转接结构；另一端集成了齿轮减速箱，将电机高转速低扭矩的输出转化为低转速大扭矩的动力，匹配车窗升降的速度与负载需求，输出轴采用单扁位定位结构，可直接与车窗升降器的传动摇臂配合，省去额外的键连接加工工序，降低装配复杂度。安装边界方面，减速箱端盖一体延伸出三个带金属衬套的安装耳，

　　安装孔位的中心距严格匹配主流车型车门内板的预装螺柱位置，安装耳的衬套采用压装嵌件设计，避免塑料壳体直接承受螺栓锁紧力产生开裂，同时能缓冲车辆行驶过程中传递到电机的振动，减少异响风险。设计过程中优先考虑了车门内部的空间避让，电机主体的圆柱段直径控制在适配车门钣金内腔的尺寸范围内，减速箱的多边形轮廓避开了车门内的防撞梁、玻璃导轨等周边部件，装车后不会出现运动干涉。输出轴的伸出长度经过匹配计算，既保证与传动摇臂的配合深度足够，不会在升降过程中脱开，又不会过长顶到车门内饰板。从功能特性上，该电机自带的减速机构具备反向自锁特性，当车窗停止在任意位置时，外力无法通过输出轴反向拖动电机转动，可避免玻璃受外力下坠或被强行撬开，

　　提升车辆防盗与使用安全性。电机的供电线出线位置做了径向密封处理，可阻挡车门内部的冷凝水、灰尘进入电机腔体，适配车载环境下的温湿度变化，延长使用寿命。在实际选型适配时，可直接参考该模型的安装孔位、输出轴尺寸、整体轮廓边界做车门结构的匹配设计，也可基于该结构调整绕组参数、减速比，适配不同重量的车窗玻璃、不同升降速度的车型需求，建模时还原的各部件装配间隙也可作为同类车载驱动电机结构设计的参考，避免出现装配干涉、运转卡滞的问题。
