高精度条式气泡水平仪结构设计

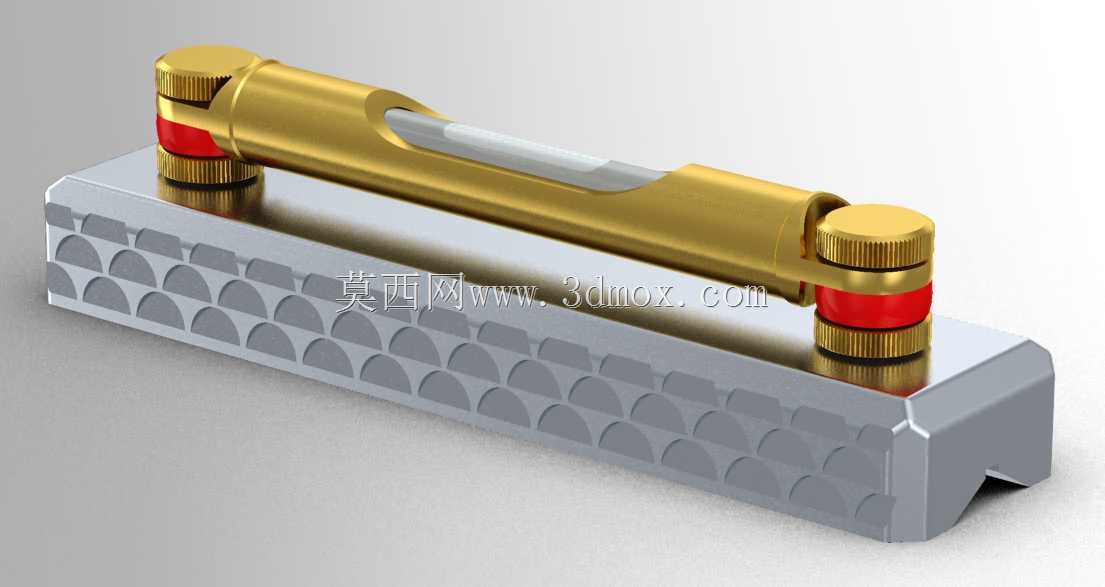

　　这款条式气泡水平仪的结构设计，完全围绕现场安装校准、设备调平的实际工况展开，主体基座采用铸铁材质加工，底面加工有V型槽与平面双基准面，既可以贴合平面工件完成水平度检测，也能卡合圆柱类轴件、导轨完成轴线水平度校准，适配机台安装、设备检修、工装调试、建筑构件找平多类场景。基座表面做了防滑纹理处理，握持放置时不易打滑移位，两侧的水准管固定座采用滚花旋钮锁紧结构，无需额外工具即可完成水准管的微调校准，调整到位后旋钮的压紧结构可牢牢固定水准管位置，避免现场使用中受震动、磕碰出现零点偏移。水准管采用玻璃管封装，内部填充低粘度阻尼液体，预留高精度气泡腔，管身刻有均匀分度线，可通过气泡偏移量直接读取被测面的倾斜角度偏差，

　　两端的红色密封环既起到液体密封作用，也可作为视觉标识快速定位水准管位置。设计过程中优先考虑了安装边界与使用兼容性，基座长度适配常规钳工划线平台、设备安装垫铁的调平间距，整体高度控制在常规量具的握持操作范围内，不会因尺寸过大无法伸入狭窄的设备安装间隙，也不会因尺寸过小导致基准面长度不足、测量误差偏大。水准管的安装槽做了沉台设计，玻璃管完全嵌入基座槽内，仅露出观测面，可避免现场使用中被工件、工具磕碰碎裂，两端的锁紧旋钮突出高度不超过基座上平面，放置时不会出现干涉。在功能实现上，这款水平仪可完成0.02mm/m精度级别的水平度检测，相比普通便携式水平尺，铸铁基座的刚性更好，长期使用不会出现基准面变形，适合车间现场频繁周转使用，

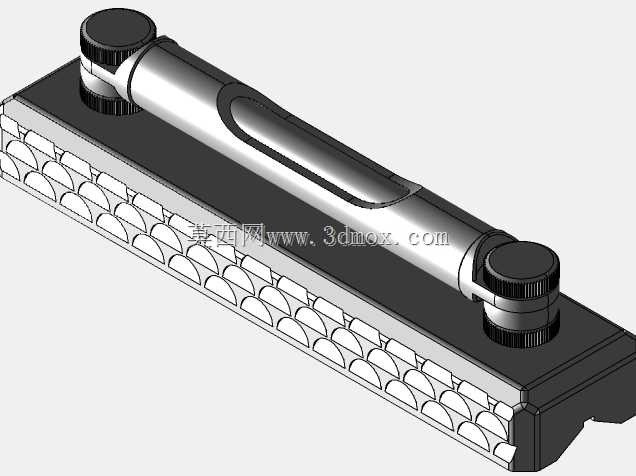

　　双基准面的设计也减少了现场测量时需要更换辅助工装的步骤，无论是设备底座的粗调平，还是精密导轨安装的精调平，都能直接使用。结构建模时对所有配合面做了公差匹配，旋钮与固定座的螺纹配合采用细牙螺纹，微调时进给量更小，调整精度更高，水准管与安装槽之间预留了微量调整间隙，允许装配时完成零点校准，基座的防滑纹理采用等距半圆凹槽设计，既减轻了整体重量，也提升了握持摩擦力，同时不会积存铁屑、灰尘，日常维护只需擦拭表面即可。
