机器人用XL-320数字伺服舵机结构

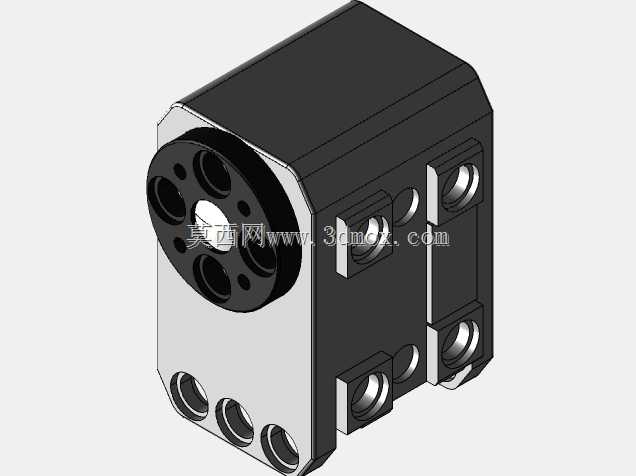

这款小型伺服执行单元，是桌面级小型机器人、教育类仿生机器人、小型机械臂关节位的核心执行部件，在小型人形机器人步态控制、机械臂末端姿态调整、教育机器人动作演示场景中应用广泛，能够精准接收控制信号输出指定角度的转动，同时自带位置反馈能力，可实现闭环的位置控制，满足多自由度联动的动作需求。从结构设计来看，整体采用紧凑的方块式壳体布局，输出端采用带多组安装孔的法兰盘结构，可直接对接舵盘、连杆、摇臂等外接传动件，无需额外设计转接结构，大幅降低配套结构的设计复杂度。壳体侧面预留多组标准化安装孔位，孔位间距符合小型机器人搭建的通用安装规范，既可以通过螺丝直接固定在机器人的骨架结构上，也可以配合支架实现多角度的安装固定，适配不同的关节布局需求。设计阶段充分考虑了小型机器人的空间限制，整体外形尺寸控制在极小的范围内，壳体采用高强度工程塑料搭配内部金属齿轮组的组合，在保证整体重量足够轻便的同时，兼顾了输出扭矩的承载能力，不会因为负载冲击出现齿轮崩齿的问题。输出轴采用中空带定位孔的设计，既可以传递扭矩，也能方便走线，避免关节转动过程中出现线材缠绕的问题。壳体上的安装孔分为侧面贯穿孔与端面螺纹孔两类，贯穿孔可实现穿丝对锁的固定方式，适合多层结构的堆叠安装，端面螺纹孔则适合直接贴装固定在安装基板上，两种安装方式覆盖了绝大多数小型机器人的安装场景。在实际选型应用中，这类舵机常被用于机器人的关节转动部位，比如小型人形机器人的手臂、腿部关节，桌面机械臂的小臂、腕部关节，以及智能小车的转向机构、云台的俯仰转动机构，能够根据主控发送的指令转动到指定角度，同时回传当前的位置、转速、负载参数，方便控制系统实时调整动作参数，保证多关节动作的协调性。建模过程中完整还原了舵机的所有外部安装特征，包括所有安装孔的位置、孔径、深度，输出法兰的孔位分布、轴径尺寸，壳体的倒角、接缝细节，可直接用于机器人整体结构的装配干涉检查，也可以作为配套支架、舵盘设计的参考基准，避免设计完成后出现安装位不匹配、转动干涉的问题。
