RU66交叉滚子回转支承结构设计

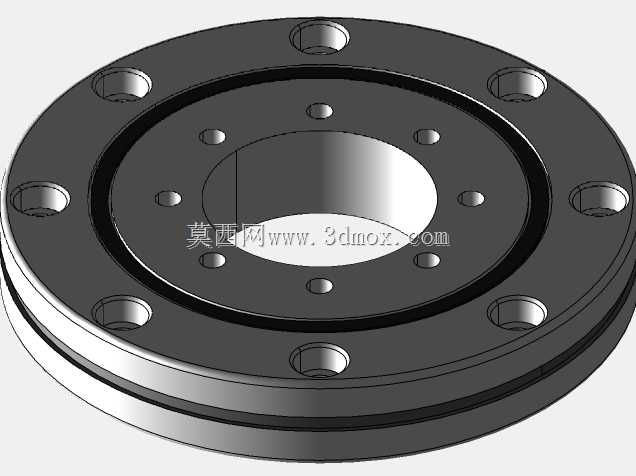

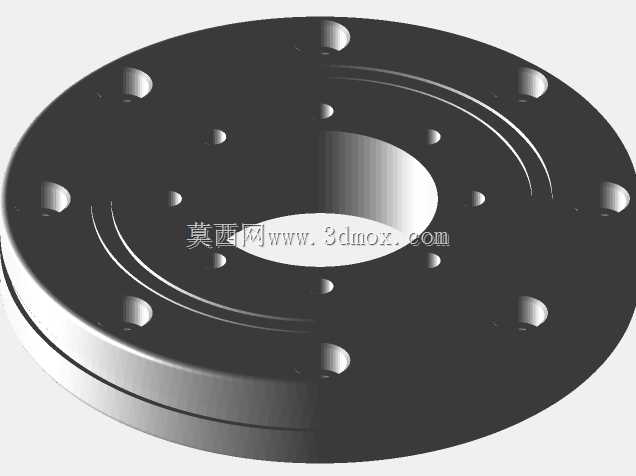

做精密回转类设备结构设计时，交叉滚子轴承的选型与安装边界确认一直是容易出问题的环节，这款RU66规格的十字滚子轴承，属于小尺寸高精度回转支承范畴，在实际工程场景中适配的工况非常明确。从应用场景来看，这类小规格交叉滚子轴承多用于小型数控转台、工业机器人关节模组、精密检测仪器回转台、半导体晶圆搬运设备的旋转工位，还有小型自动化装配线的分度机构，这些场景的共性是对回转精度、轴向径向跳动、倾覆力矩承载能力有较高要求，同时安装空间受限，无法采用大尺寸组合轴承方案。从功能特性上，十字交叉排列的滚子结构，让单个轴承就能同时承受径向载荷、双向轴向载荷以及倾覆力矩，相比传统的主轴轴承组搭配方案，能大幅缩减回转机构的轴向安装尺寸，减少零件数量，降低装配累积误差。设计这款轴承的三维模型时，首先要明确安装配合边界，外圈采用法兰式安装结构，外圈端面均匀分布的通孔用于穿装固定螺栓，安装时直接贴合设备基座的安装面即可，不需要额外设计轴承座的止口压紧结构，能简化基座的加工工序。内圈的安装孔位采用小规格螺纹孔均布设计，用于连接回转工作台或者负载端的连接法兰，安装时要注意螺栓的预紧力矩需要均匀对称施加，避免内圈受力不均导致回转卡滞。滚子的滚道采用90度V型槽结构，交叉排列的圆柱滚子之间带有隔离块，避免滚子之间直接摩擦发热，在建模时需要保证滚道的曲率与滚子直径的匹配度，预留合理的预紧间隙，预紧量过大会导致回转阻力矩过大，温升过快，预紧量过小则会导致回转精度不足，承载能力下降。外形尺寸方面，这款轴承的外径、内径以及安装孔的分布圆直径都有严格的公差要求，建模时安装孔的位置度公差需要控制在合理范围内，避免实际装配时出现螺栓无法穿装的问题，轴承的轴向厚度尺寸直接决定了回转机构的整体高度，在做整机布局时需要预留足够的安装空间，同时要考虑密封结构的布置，这款轴承自带端面密封结构，能阻挡粉尘、切削液进入滚道内部，适配一般工业环境下的使用工况，如果是洁净室或者有腐蚀性介质的场景，还需要额外增加防护结构。在做结构校核时，要重点关注轴承的额定静载荷、额定动载荷参数是否匹配工况的最大负载以及回转转速，小规格交叉滚子轴承的极限转速不高，不适合高速连续回转的工况，多用于低速分度、高精度定位的回转场景，选型时如果转速过高需要重新考虑轴承类型或者增加润滑冷却结构。建模过程中对滚道、安装孔、密封槽的细节还原，能帮助结构工程师在做整机装配时提前排查干涉问题，确认螺栓的操作空间，避免实际加工装配时出现干涉返工的问题。
