RU85型交叉滚子回转支承结构设计

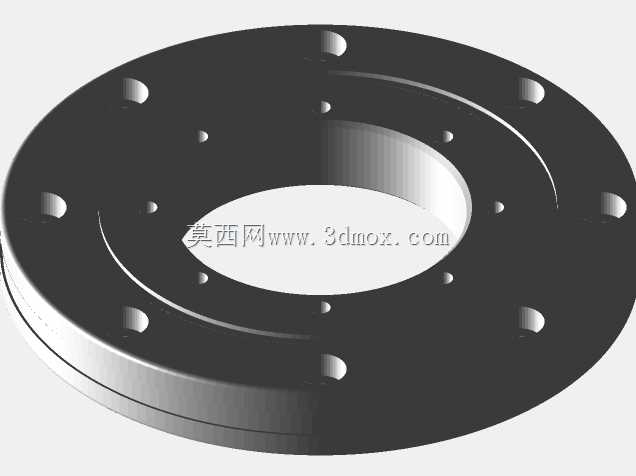

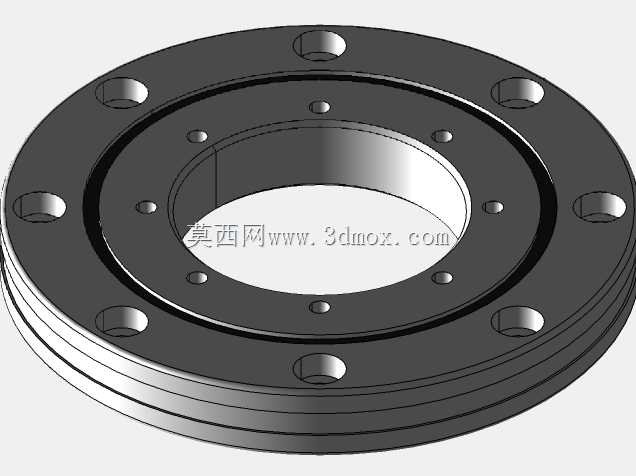

做精密回转类设备选型的时候，交叉滚子轴承的安装空间利用率一直是结构工程师优先考量的点，这款RU85十字交叉滚子轴承的结构设计，刚好适配小尺寸回转工位的紧凑布局需求。日常做半导体检测转台、小型数控转台、工业机器人关节部、精密分度装置的结构设计时，经常会遇到安装径向空间受限，同时还要承受径向、轴向、倾覆力矩复合载荷的工况，普通深沟球轴承或者角接触轴承要么需要成对安装占用空间，要么抗倾覆能力不足，交叉滚子结构的轴承刚好能解决这类矛盾。这款轴承的滚子采用90度十字交叉排列的方式，相邻滚子轴线互相垂直，滚动体在经过预紧的滚道内滚动，能同时承受各个方向的复合载荷，相比同尺寸的传统轴承组合，刚性可以提升3到4倍，同时回转间隙可以控制在微米级，完全满足精密回转工位的定位精度要求。从结构细节来看，轴承本体采用一体化内外圈设计，安装法兰面上均匀分布安装沉孔，不需要额外制作复杂的轴承座压盖，直接通过螺栓就可以将轴承固定在安装基面和回转部件上，大幅降低安装结构的复杂度，也减少了装配误差累积的可能。设计建模的时候，滚道的截面轮廓、滚子的倒角尺寸、保持架的分隔结构都做了精准还原，安装孔的位置度、沉孔深度、内外圈的配合公差都按照实际工业应用的公差带做了对应设置，方便工程师直接调用到装配体中做干涉检查和安装边界校核。实际选型应用时，要注意安装基面的平面度要求，因为这类高刚性精密轴承对安装面的形位公差比较敏感，如果安装面平面度超差，会导致轴承滚道局部受力不均，不仅会降低回转精度，还会大幅缩短轴承的使用寿命。另外这类轴承在出厂时通常已经预加了合适的预紧力，装配时不需要额外调整游隙，只要按照规定的扭矩对角拧紧安装螺栓即可，相比需要配磨调整垫片的传统轴承组合，能节省不少装配调试的时间。在小型自动化设备的旋转工作台、医疗器械的精密回转部件、光学检测设备的调整架这类对安装空间、回转精度、承载能力都有较高要求的场景下，这类交叉滚子轴承的适配性非常高，建模时还原的安装尺寸边界，可以直接对接安装法兰的结构设计，不需要反复核对二维样本的尺寸参数，能有效缩短结构设计的周期。
