微型双挡边深沟滚珠轴承结构设计

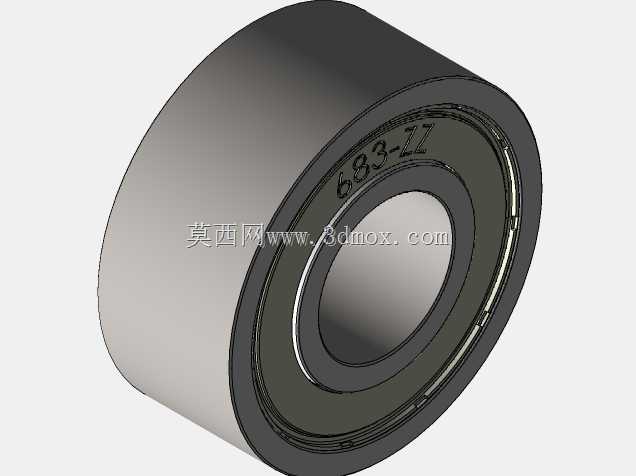

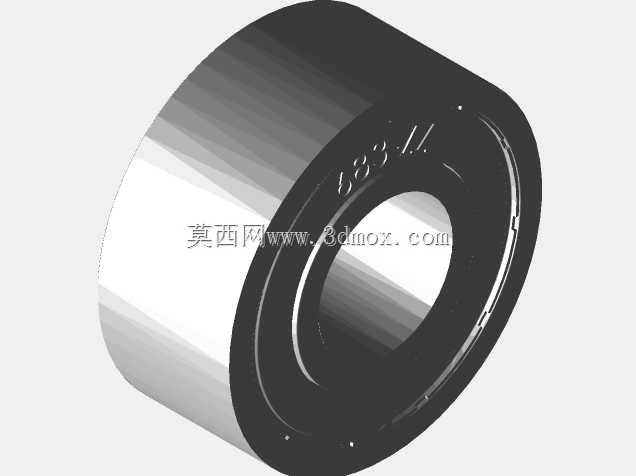

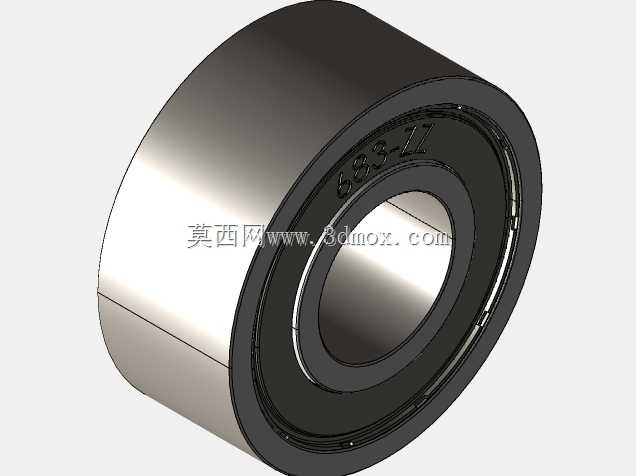

日常做小型精密传动结构选型时，这类微型带挡边的深沟滚珠轴承出镜率极高，不少桌面级自动化模组、小型伺服输出端、精密检测仪器的回转部位，都会用到这类小尺寸轴承来承担径向载荷，同时兼顾少量轴向限位需求。不同于常规无挡边的微型轴承，这款轴承外圈带台阶挡边结构，安装时可以直接靠挡边实现轴向定位，不需要额外加装轴用挡圈或者定位套，能大幅压缩安装空间，对内部布局紧凑的小型设备来说，能省出不少宝贵的结构空间。从实际使用场景来看，这类小轴承常见于小型传送带的从动辊支撑、桌面机器人关节的回转支撑、小型铣床的进给机构定位、自行车变速组件的回转部位，甚至不少CNC小型工装的定位转轴上也能见到它的身影，适用场景覆盖了从轻载民用产品到小型工业设备的多个领域。设计这类轴承模型时，首先要明确安装边界的尺寸约束，内孔适配3mm直径的转轴，外圈外径为7mm，整体宽度控制在3mm，外圈的挡边台阶尺寸要匹配安装孔的沉台公差，保证装配时挡边能完全贴合安装基面，不会出现装配后窜动的问题。结构上采用深沟滚道设计，滚道的曲率半径要和滚珠直径做匹配，保证滚珠在滚道内运转时接触应力分布均匀，不会出现局部应力集中导致的早期磨损，两侧的密封盖结构要和内圈外圈的密封槽做精准配合，既能阻挡外界粉尘进入滚道内部，又不会额外增加运转阻力。建模过程中要注意滚珠和滚道的配合间隙，按照微型轴承的常规配合公差留取合理的运转间隙，同时还原保持架的结构，保证每颗滚珠之间的间距均匀，运转时不会出现滚珠互相摩擦的情况。做结构选型时要注意，这类轴承主要承受径向载荷，能承受的轴向载荷有限，不适合用在轴向力较大的传动部位，安装时压装力要均匀作用在对应套圈上，不能通过滚动体传递压装力，避免损伤滚道和滚珠。
