麦克纳姆轮全向移动智能小车结构设计

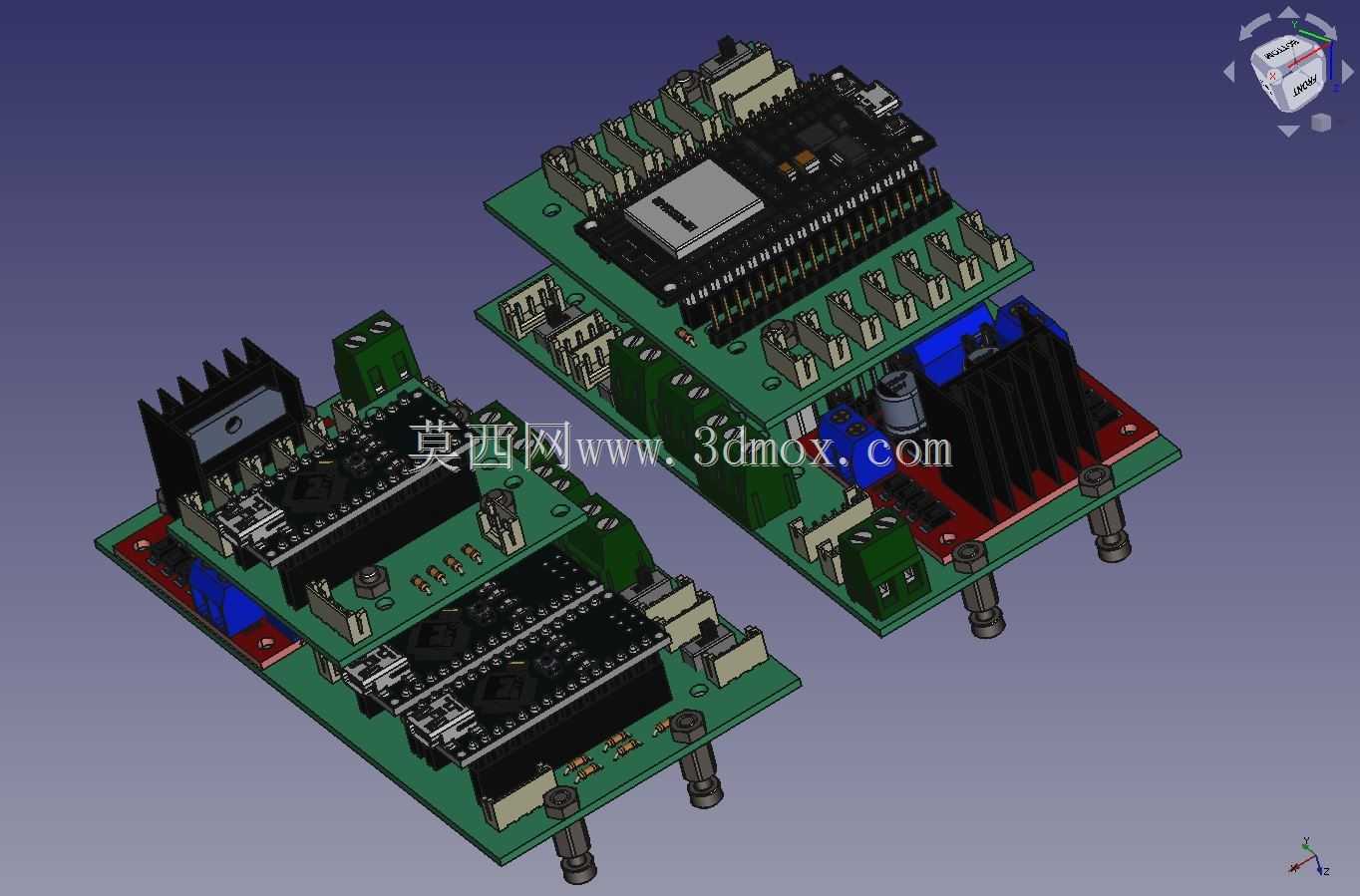

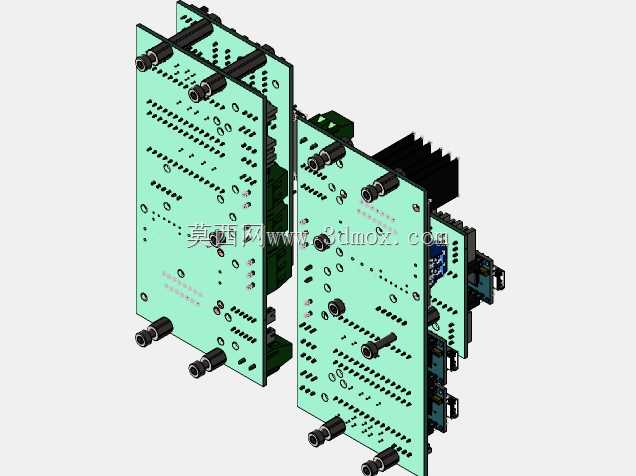

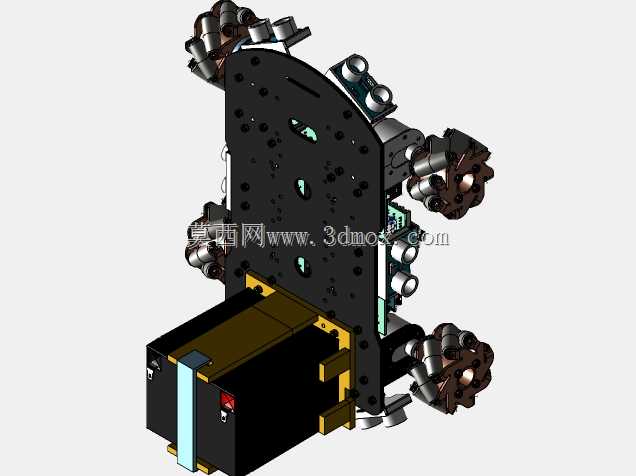

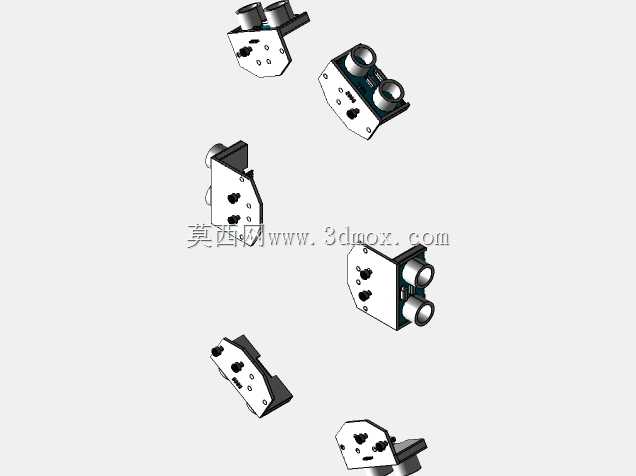

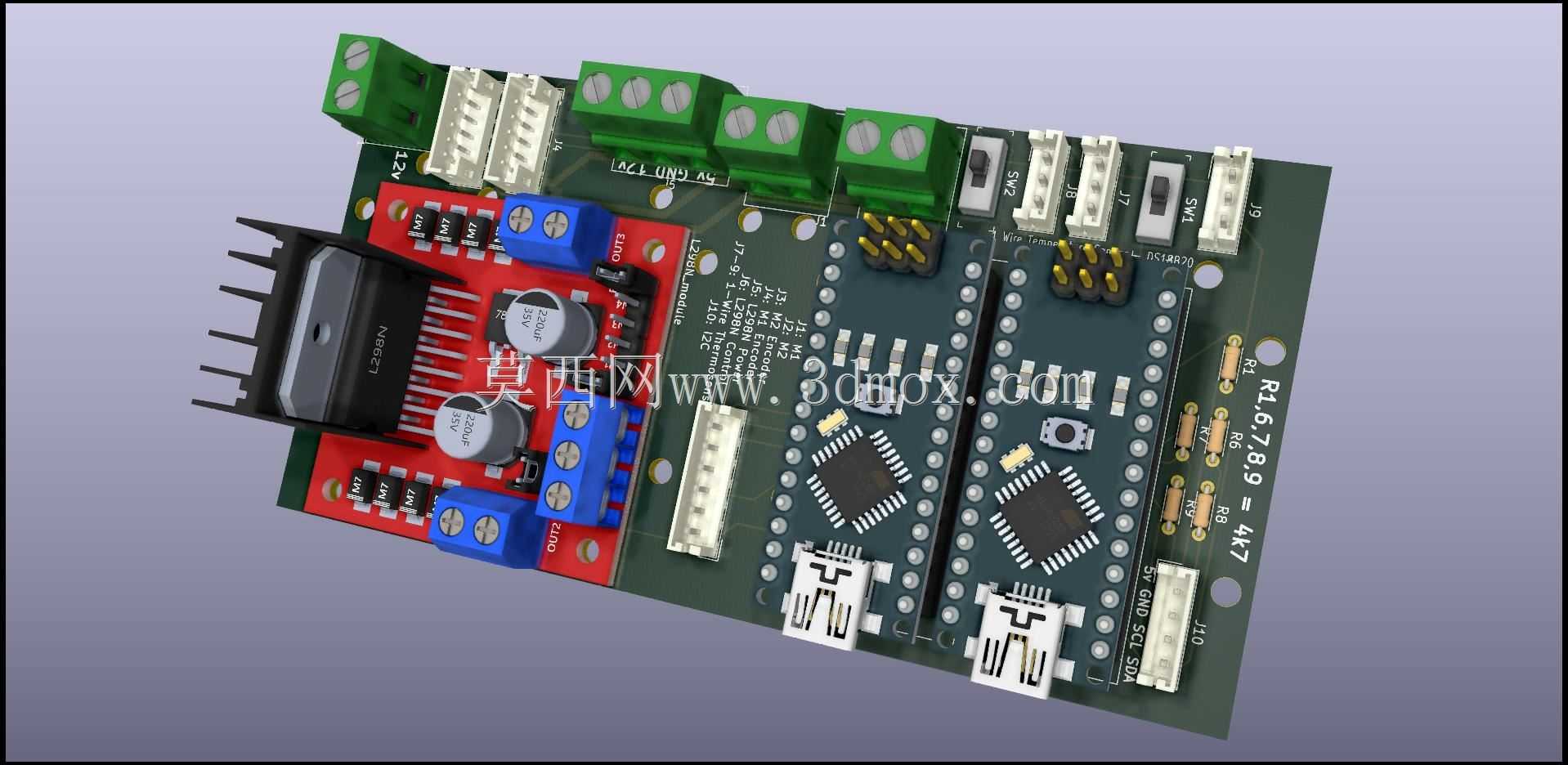

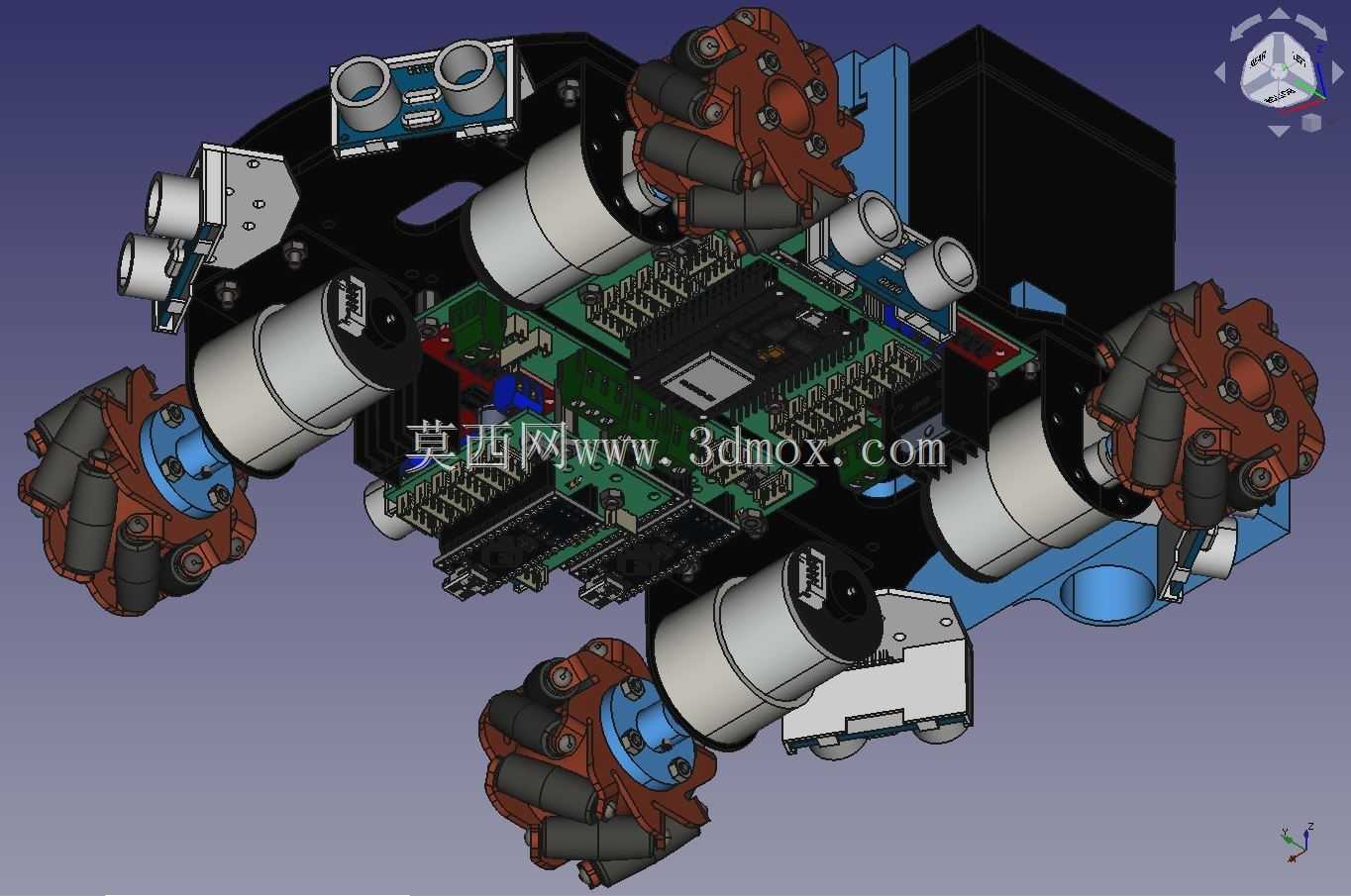

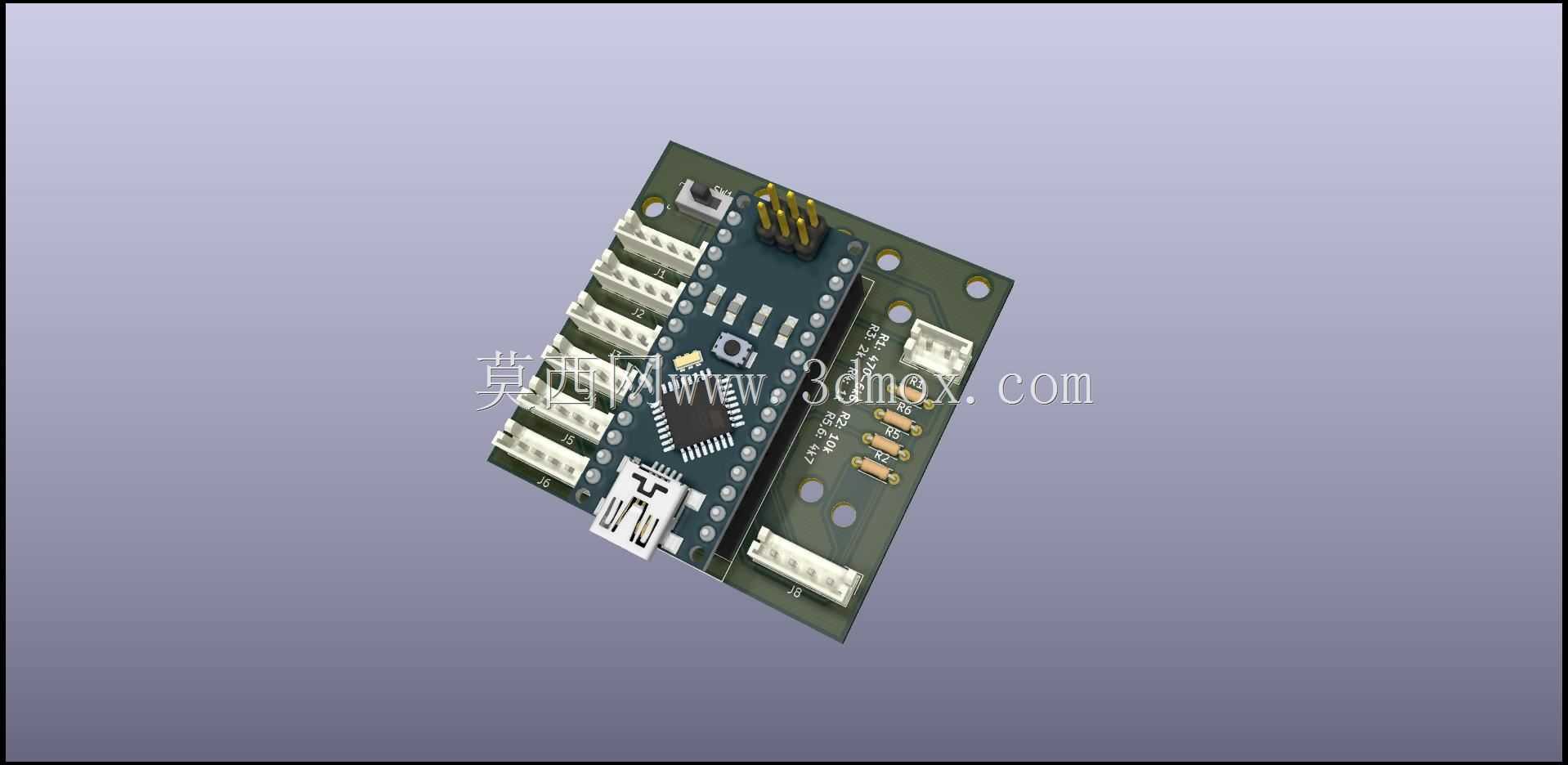

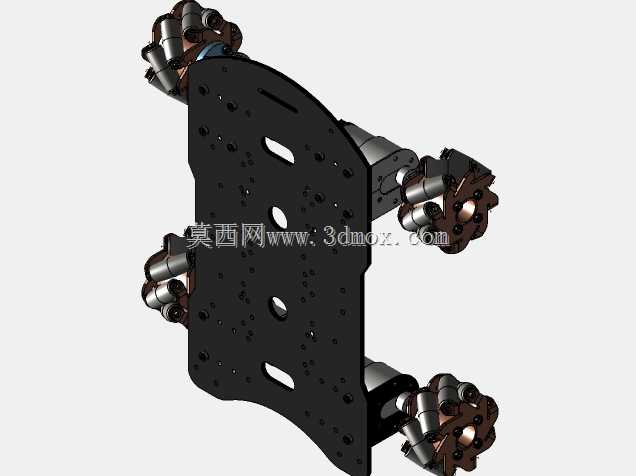

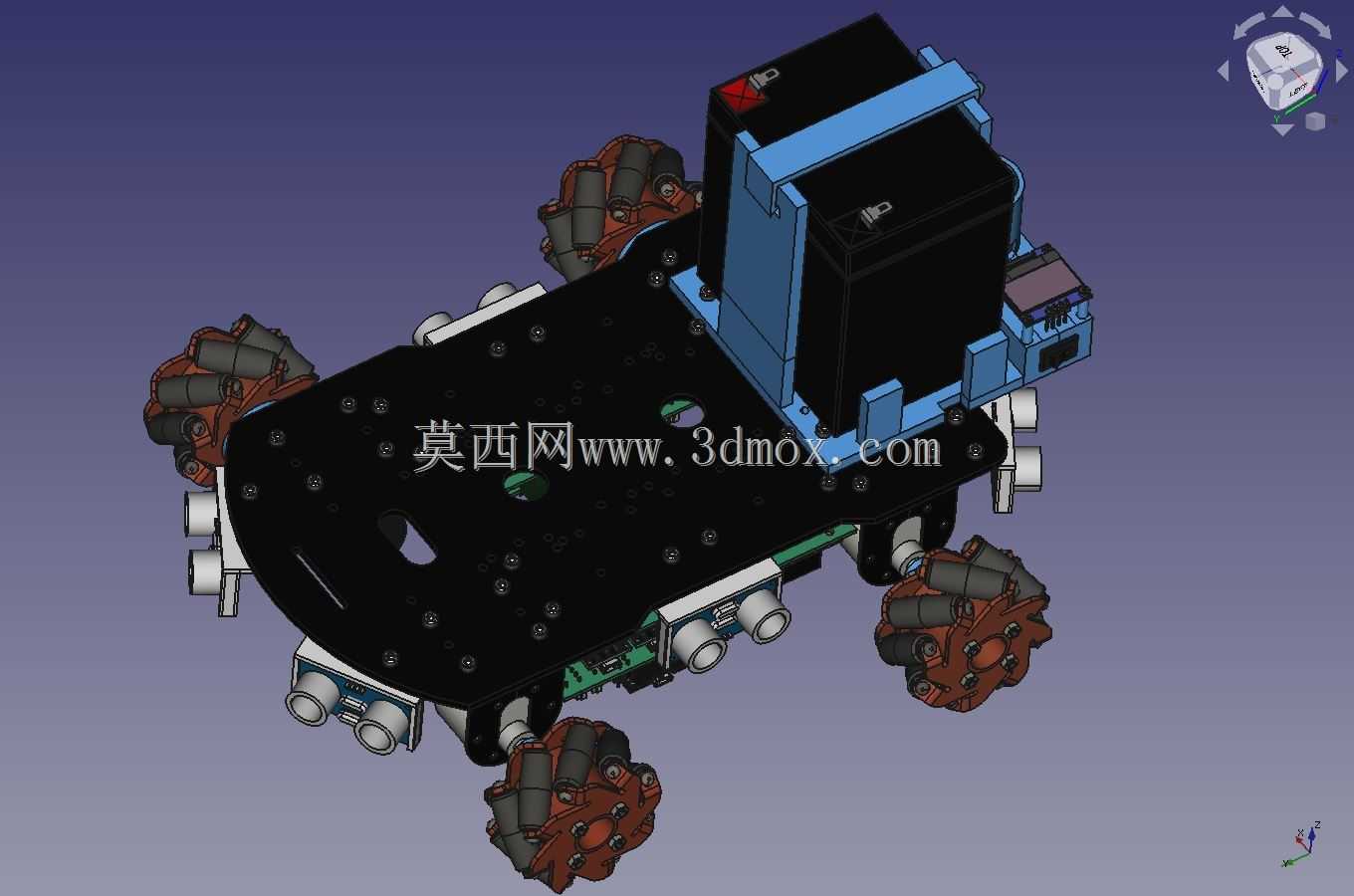

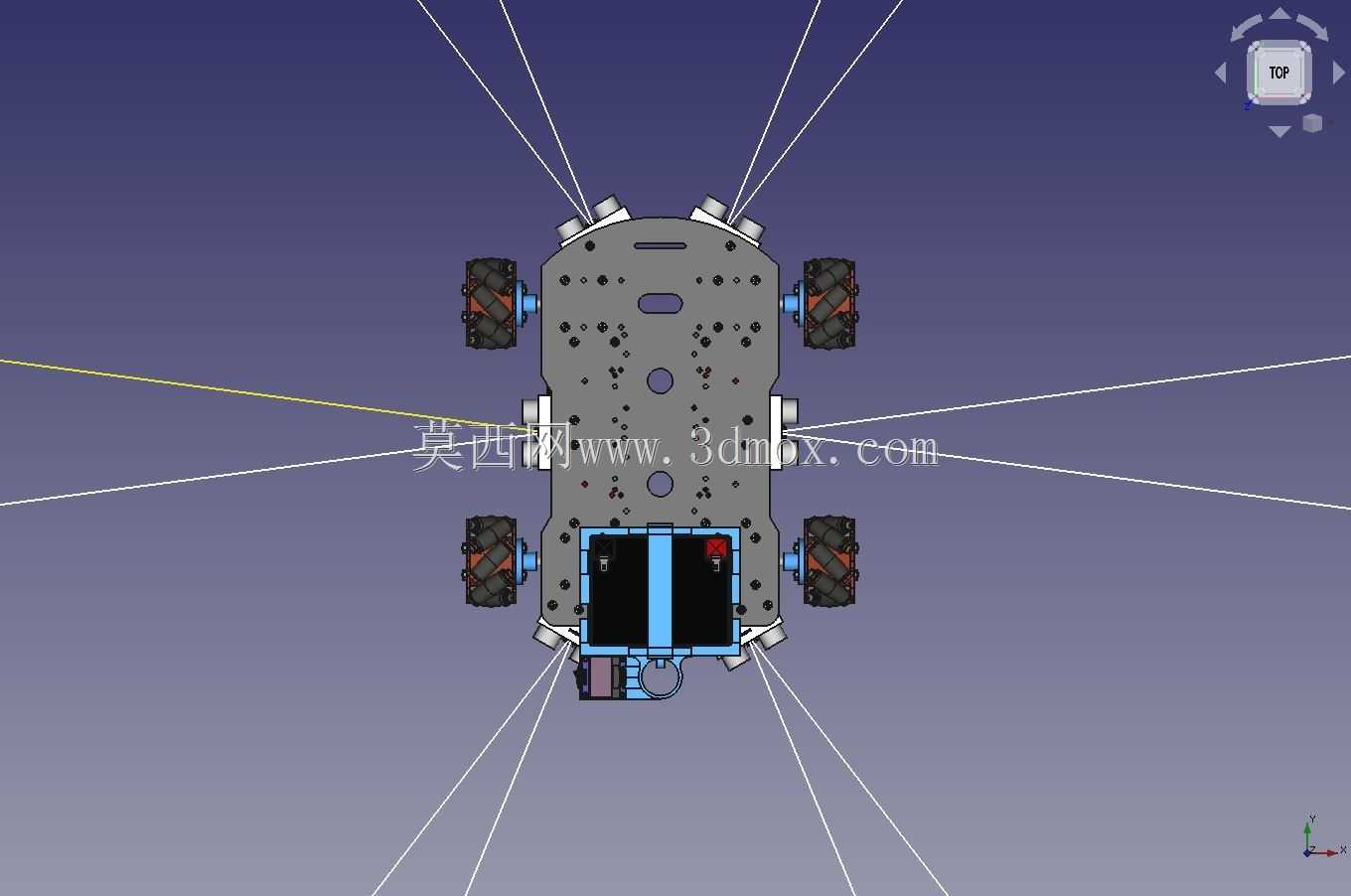

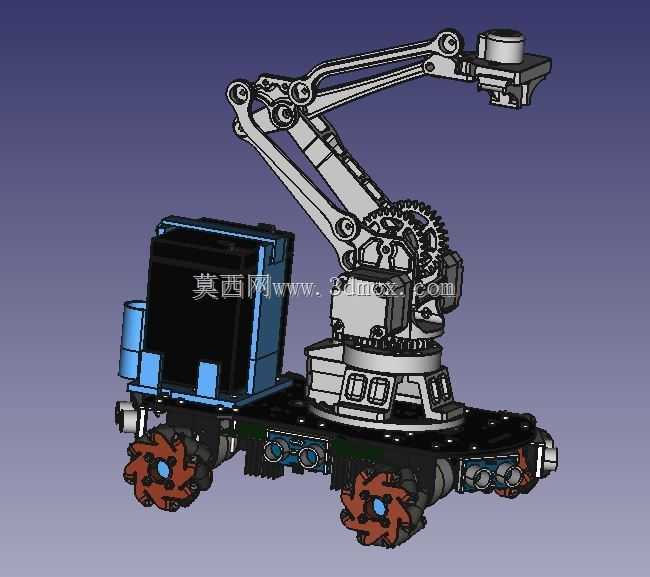

这款全向移动平台采用麦克纳姆轮作为行走执行部件，核心优势在于无需传统转向机构即可实现平面内任意方向的位移，包括横向平移、原地零半径回转、斜向行进等特殊运动轨迹，适配空间局促、走位精度要求高的作业场景，常见于仓储分拣的物料转运、实验室智能设备搭载、教学实训机器人开发、狭小空间巡检作业等领域。从结构设计逻辑来看，整车采用分层堆叠的布局思路，底层为轮组安装基板，四块麦克纳姆轮分别布置在基板四角，每个轮组独立配套驱动电机，通过差速控制实现全向运动解算，轮组安装位预留了调节间隙，可补偿加工与装配带来的同轴度误差，避免轮组卡滞或运动跑偏。基板上方预留了电控元件安装区域，可容纳主控板、电机驱动模块、电源模块、传感组件等硬件，安装孔位采用通用化间距设计，兼容主流开源硬件的安装尺寸，无需额外打孔改造即可完成硬件固定。电源模块采用侧置快装结构，预留了标准电池仓空间，可适配常规12V动力锂电池，供电线路走板内预埋线槽，避免运动过程中线路拉扯磨损。上层拓展区域预留了多组安装螺孔与拓展接口，可根据实际作业需求搭载机械臂、摄像头、超声避障模块、载物托盘等不同功能组件，拓展性覆盖多数轻型移动作业需求。从安装边界来看，整车轮廓尺寸控制紧凑，轮组外缘不超出基板边界，避免运动过程中轮体与周边障碍物发生剐蹭，底部预留了足够的离地间隙，可适应车间环氧地坪、实验室地砖、普通平整水泥地面等常见作业路面，基板上的镂空结构一方面用于减轻整车自重，另一方面为电控元件提供散热通道，同时预留了线路穿装孔位，方便上下层硬件的线路连接。轮组的辊子采用包胶设计，可提供足够的抓地力，同时降低运动过程中的震动与噪音，每个驱动电机的安装位都配套了减震缓冲结构，可抵消路面不平整带来的冲击，保护电控元件不受震动损坏。整车结构件多数可采用3D打印或常规板材加工制作，加工门槛低，装配流程无需专用工装，普通工具即可完成整机组装，硬件接线采用标准化接口定义，调试过程中可快速排查线路问题，对于移动机器人开发从业者来说，可直接在此结构基础上进行二次开发，省去底盘结构设计与验证的周期，快速聚焦上层功能开发。
