壁挂式KG管道水培种植装置结构设计

　　日常做非标结构设计时，常遇到民用场景下的轻量化改造需求，这款基于标准KG排水管道改造的壁挂水培种植结构，就是面向室内垂直种植场景做的实用化设计，核心是利用建筑墙面闲置空间搭建小型无土栽培载体，解决小户型、阳台空间不足时的绿植、叶菜种植需求，适配家庭园艺、室内软装造景、办公区微景观搭建等多种场景，不需要占用桌面或地面摆放空间，挂装后可直接在管道上预留的种植位栽种绿植，搭配外围的LED灯带还能兼顾补光与装饰效果。

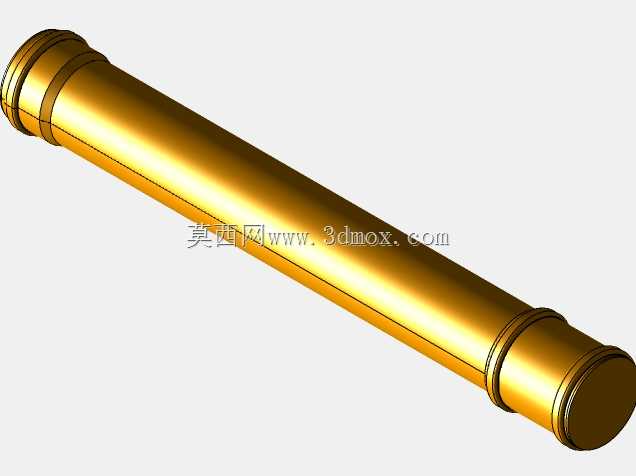

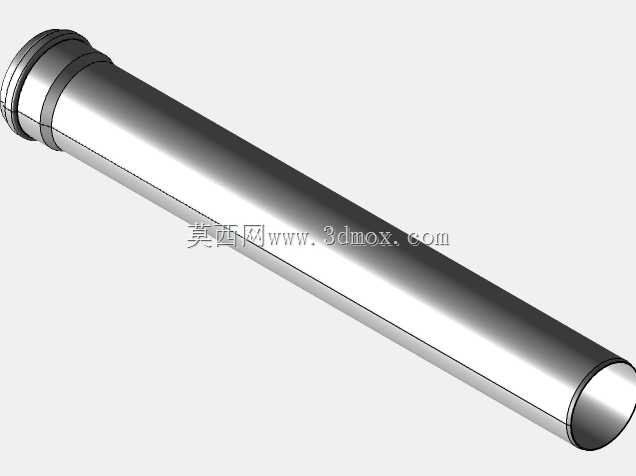

　　整个结构的核心载体选用公称直径125mm的标准KG管道，单段有效长度为1m，这个尺寸是经过场景适配验证的：1m的长度不会因为过长导致管道充水后出现中部挠曲变形，挂装后横向占用墙面宽度适中，既可以布置足够数量的种植孔位，也不会因为尺寸过大显得突兀，适配绝大多数家庭墙面、阳台侧墙、办公区隔断墙的安装空间。管道本身采用常规PVC材质的KG排水管，本身就具备优异的耐水腐蚀性能，不需要额外做内壁防腐处理，管道壁厚满足充水后的静压承载要求，日常使用时管内留存浅层营养液，不会出现管壁渗漏、鼓胀的问题。

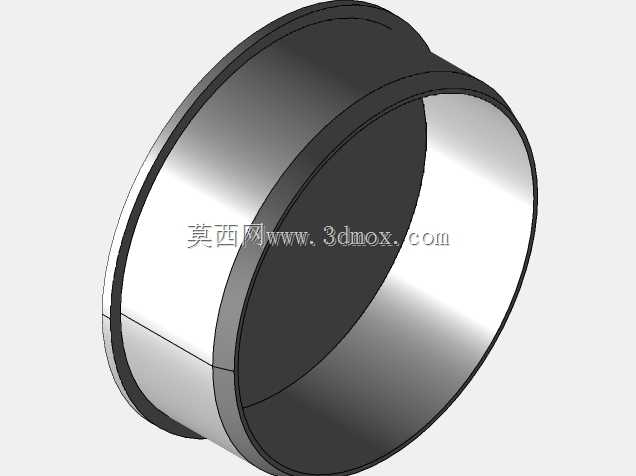

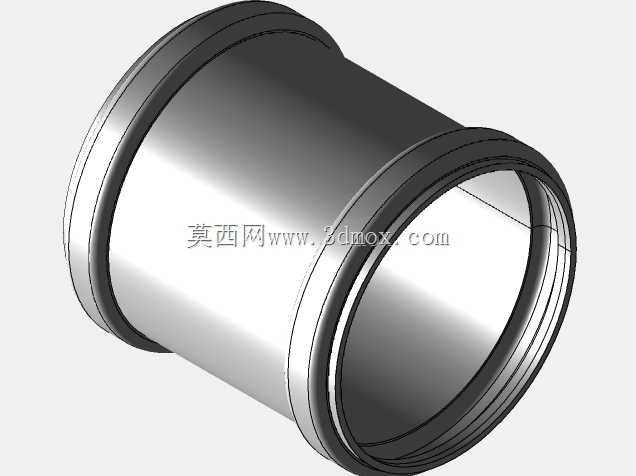

　　结构组成上，整套装置除了主管道本体，还包含端部密封接头、两端封堵模块、壁挂式固定支架、3D打印适配连接件几个核心部分。端部接头采用标准KG管道配套的胶粘密封接头，和主管道连接时直接用PVC专用胶粘接即可，密封可靠性高，不需要额外加装密封垫片就能保证管内营养液不渗漏；两端封堵模块在接头基础上做了结构延伸，一侧预留营养液加注口，另一侧预留溢流口，加注口用来定期补充水培营养液，溢流口的高度控制在管道内径1/3位置，保证管内营养液液位始终维持在适合植物根系浸泡的高度，多余的液体会从溢流口排出，避免液位过高没过植物根茎导致烂根问题。

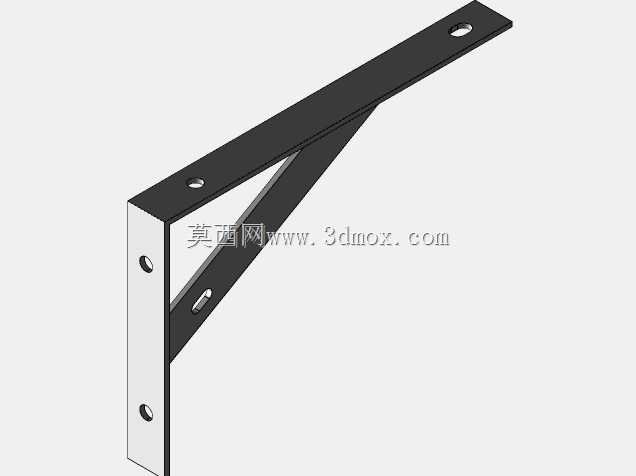

　　壁挂固定支架选用的是市售标准管道壁挂抱箍支架，支架通过膨胀螺丝固定在墙面，抱箍部分和125mm外径的KG管道完全适配，两个支架分别布置在距离管道端部150mm的位置，这个支撑点位置经过受力校核，充水满载状态下管道中部的最大挠度不到1mm，不会出现管道下垂、接头受力开裂的问题，支架的挂装结构支持快速拆装，需要清理管道内部或者更换种植品种时，可以直接将管道从抱箍中取下，操作十分便捷。

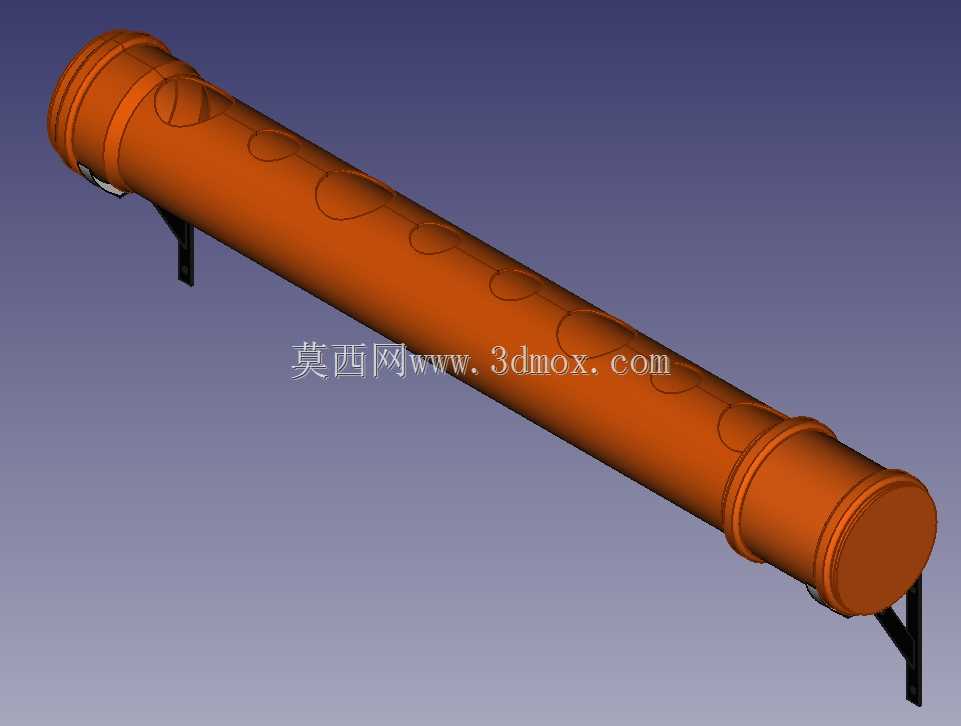

　　设计时专门做了种植位的适配结构，主管道上按照等间距开有直径50mm的种植孔，孔位间距控制在150mm，保证每株植物的根系有足够的生长空间，相邻植株的叶片不会因为间距过小出现通风差、光照遮挡的问题。针对标准种植孔和水培定植篮的尺寸匹配问题，专门设计了3D可打印的适配连接件，这个适配器卡在管道的种植孔位置，上部可以直接放置标准尺寸的水培定植篮，下部做了格栅镂空结构，植物根系可以穿过格栅伸入管内的营养液中，同时适配器和管道孔位之间做了密封翻边，避免管内的营养液从孔位缝隙渗漏到墙面，也能防止蚊虫进入管道内部在营养液中产卵。

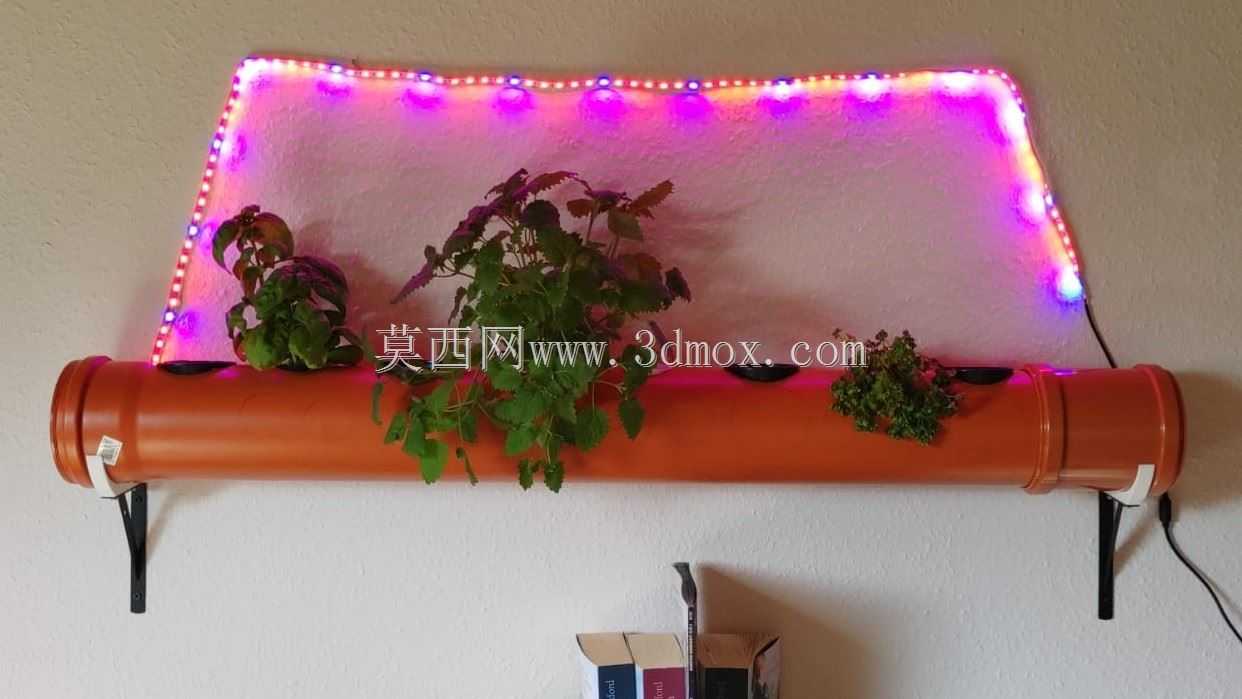

　　实际使用场景下，这套结构不需要复杂的配套设备，只需要定期通过加注口补充配比好的水培营养液，就可以种植生菜、薄荷、小番茄等常见的水培作物，也可以栽种绿萝、网纹草等观叶植物做室内装饰。管道外围布置的LED灯带采用低压5V供电，沿着管道上边缘的走线槽固定，灯带的光线一方面可以在室内光照不足时为植物提供补光，保证植物光合作用的需求，另一方面彩色灯带也能起到墙面装饰作用，让整套种植装置同时具备实用种植功能和软装装饰效果。

　　从结构设计的角度看，这套改造方案最大的优势是全部采用标准件加少量定制适配件的组合，主管道、接头、壁挂支架都是市面上可以直接采购的标准五金件，成本极低，只有种植孔的适配器需要通过3D打印制作，打印难度低，不需要支撑结构，普通FDM打印机就可以快速制作，整体装配不需要复杂的工具，普通用户按照装配说明就可以在半小时内完成整套装置的组装挂装。安装边界上，整套装置挂装后距离墙面的突出尺寸不到180mm，管道底部距离地面的建议安装高度为1.2m-1.5m，这个高度既方便日常加注营养液、打理植物，也不会因为位置过低被过往的人员磕碰，同时植物的藤蔓自然下垂后也不会接触到地面，整体空间占用极小，非常适合在狭小的室内空间搭建小型种植区域。
