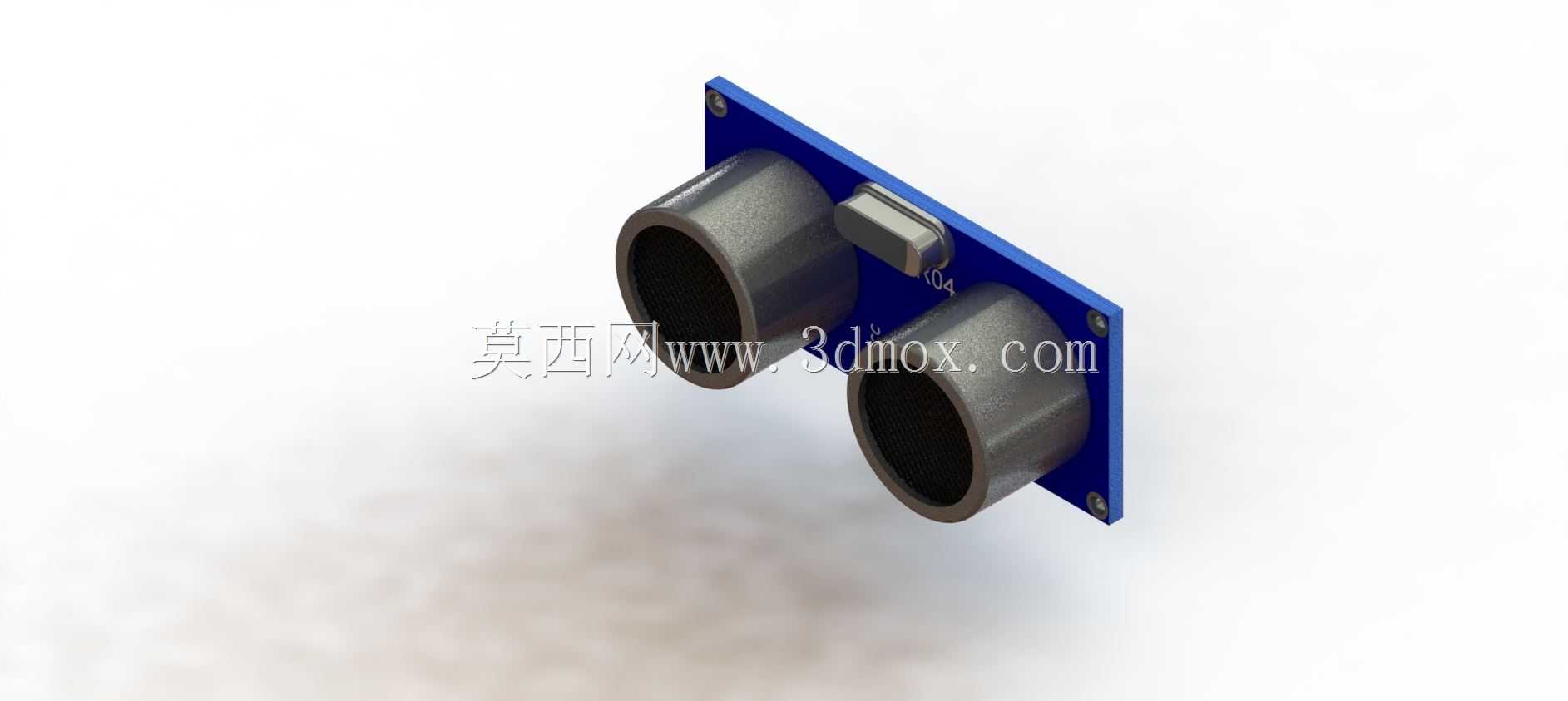

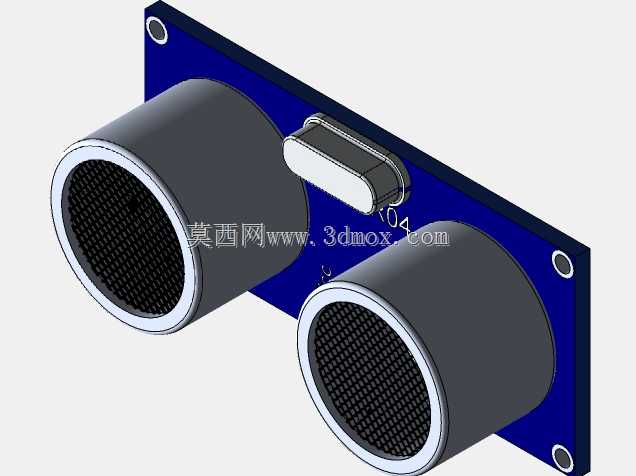

HC-SR04超声波测距传感器结构建模

做嵌入式配套结构设计时，HC-SR04这类超声波测距模块是避障、距离检测场景里的常用选型，建模时首先要还原其实际使用中的安装适配逻辑，不能只做外观复刻。先从实际用途说起，这类模块常被集成在智能小车避障单元、自动门感应触发端、液位非接触检测装置、流水线物料到位检测工位里，靠发射超声波后接收回波的时间差换算距离，检测范围覆盖2cm到4m的常用区间，足够覆盖绝大多数民用、小型工业场景的近距离测距需求。建模时最先要敲定的是PCB基板的边界尺寸，这块蓝色基板的长宽尺寸要严格匹配实物的安装孔位，四个角的安装通孔孔径、孔位中心距是建模的核心基准，因为实际装配时，不管是用铜柱固定在亚克力支架上，还是直接锁在设备壳体的定位柱上，孔位偏差会直接导致装配干涉，很多新手建模时容易忽略孔边到板边的安全距离，实际打样后会出现螺丝头刮擦板边元件的问题。再看两个超声波换能器的结构，也就是两个圆柱形的探头，建模时要还原其突出基板的高度、探头外径，以及探头根部和基板焊接处的台阶结构，这部分尺寸直接决定了模块安装时前方需要预留的净空区域——如果前方有结构遮挡，哪怕是透明的亚克力挡板，也会干扰超声波的发射与接收路径，造成测距数值跳变、失准的问题，所以在做整机结构布局时，探头正前方15度锥角范围内不能有任何结构遮挡，这个边界是结构设计时必须预留的。板载的辅助元件，比如中间的信号处理芯片、周边的阻容元件，建模时不需要还原每一个元件的精细细节，但要还原其最高突出高度，避免模块安装时上方的压合结构碰到板上元件，造成元件虚焊或者损坏。设计思路上，这个模型做了装配基准的对齐处理，将两个探头的中心连线作为X轴基准，安装孔的中心对称面作为Y轴基准，方便在装配体里直接配合定位，不需要额外调整坐标系。实际选型使用时还要注意，模块的接线端在基板的一侧，建模时预留了接线端的插针高度，方便设计时预留接线的弯折空间，避免导线被周边结构挤压，造成接线松脱。另外，探头的金属外壳和基板的接地处理在结构上也要留足贴合位置，避免因为结构间隙导致接地不良，引入信号干扰。很多人做这类电子模块的建模时，只追求外观相似，忽略了安装边界、净空要求、装配基准这些实际工程中必须考虑的要素，这个模型在还原外观的同时，把所有装配相关的关键尺寸都做了精准还原，不管是做整机结构干涉检查，还是做安装支架的配套设计，都能直接调用，不需要再反复核对实物尺寸调整。比如在做AGV小车的前部避障支架设计时，直接调用这个模型，就能快速确认支架的倾斜角度、安装高度，确保探头的检测范围覆盖小车行进方向的障碍物区域，同时不会和小车的外壳、轮组等结构产生干涉。
