微型直流减速电机结构三维设计

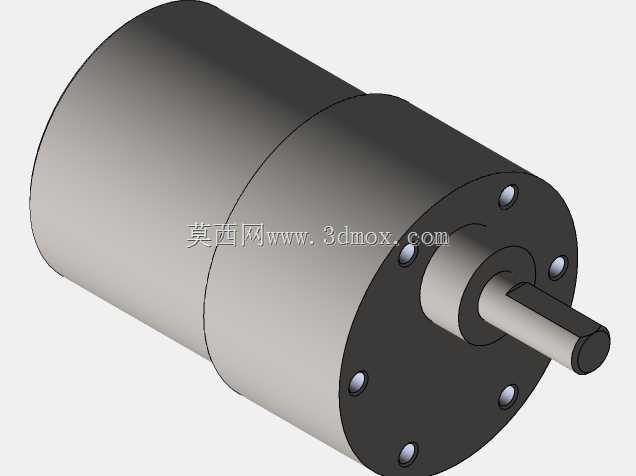

　　该三维作品围绕一款小功率直流行星减速电机展开，主体由圆柱型减速箱体、内置多级齿轮传动组、直流驱动电机段、输出轴及端部安装法兰构成，整体采用同轴串联布局，电机段与减速箱沿轴线对接，输出轴从箱体前端中心伸出，结构紧凑，适合在空间受限的自动化与小型设备中作为低速大扭矩动力源使用。

　　从实际设备选型角度看，这类微型减速电机常见于小型输送装置、电动阀门执行机构、智能小车驱动轮、实验室小型转台、医疗采样机构、家用智能电器以及教学机器人关节等场景。设备需要的往往不是电机本身的高转速，而是经过减速后稳定可控的低转速和放大后的输出扭矩；因此在结构设计时，必须同时校核输出轴承载、齿轮强度、箱体固定方式和外部接线空间，不能只把电机当成一个简单圆柱体放入装配体。

　　外形边界方面，模型呈现出明显的细长圆柱特征，最大外径约37毫米，整机沿轴线方向的最大长度约72毫米，输出轴直径约6毫米，轴伸长度约12毫米。这个尺寸段在小型机构中比较典型：外径决定了设备侧板或安装座上的开孔范围，总长影响轴向布置余量，轴伸尺寸则直接关系到联轴器、齿轮、带轮或轮子的配合选择。若在三维装配中忽略轴端台阶、键槽或扁位结构，后续工程图导出和零件加工时就容易出现干涉或装配件无法锁紧的问题。

　　传动设计上，该机构采用约30:1的减速比，将直流电机高速旋转转换为输出端低速转动。高减速比能够显著提升输出扭矩，但也会带来反向驱动困难、传动间隙累积和效率下降等问题。对于定位精度要求较高的摆动机构，需要重点考虑齿侧间隙；对于连续运行的输送机构，则更关注发热、润滑和寿命。模型中将减速箱外壳、电机壳体、前端盖和输出轴分段表达，有利于工程师在装配环境中判断拆卸顺序：通常先固定电机主体，再通过端部螺钉或法兰将减速箱与支架连接，最后在输出轴上安装执行件。

　　安装边界不能只看外形轮廓。圆柱型电机虽然可以通过抱箍固定，也可以利用前端面螺钉孔安装，但两种方式对受力状态影响不同。抱箍固定便于调节轴向位置，却可能在冲击载荷下产生转动；端面法兰固定同轴度更好，适合输出轴承受径向力的场合。若输出端直接挂载轮子或摇臂，还应核算轴的弯曲应力，避免把径向载荷全部压在减速箱末级轴承上。对于需要正反转的设备，电机供电极性切换会改变转向，结构上则要保证外接导线在运动过程中不被拉扯，接线端与机架之间应预留弯曲半径。

　　从建模思路看，圆柱外壳适合采用旋转特征建立基础实体，再通过拉伸切除形成安装孔、定位槽和止口；输出轴应单独建为零件，保留轴肩、配合面和端部特征；内部齿轮组即使在外观展示中不完全可见，也建议按传动关系建立简化实体，以便检查中心距、齿顶圆间隙和箱体壁厚。装配时以电机轴线为主要基准，先完成电机与减速箱的同轴配合，再约束输出轴与前端盖的同心关系，最后检查外壳螺钉、输出件和周边机架是否存在运动干涉。

　　在工程应用中，该类电机的价值在于把高速小扭矩动力转换为低速可驱动负载的运动，结构虽小，却牵涉扭矩传递、轴系支撑、安装定位和维护空间等多个环节。三维模型若能准确表达外径、总长、轴伸、端面连接和内部传动层级，就可以在设备概念设计阶段完成布局校核，并为后续选型、支架设计和工程图输出提供可靠依据。
