短尾力感应电阻结构三维设计

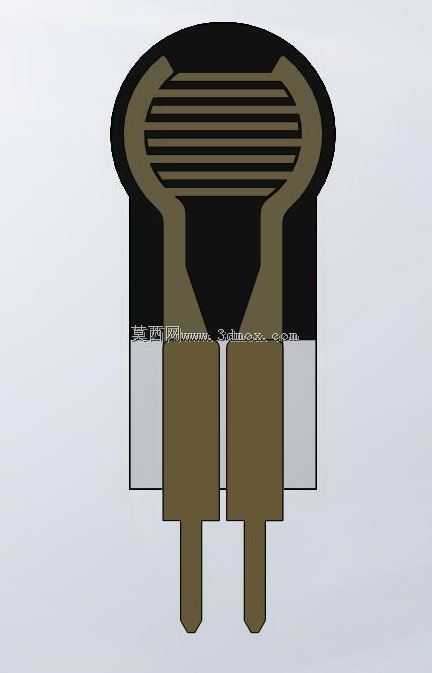

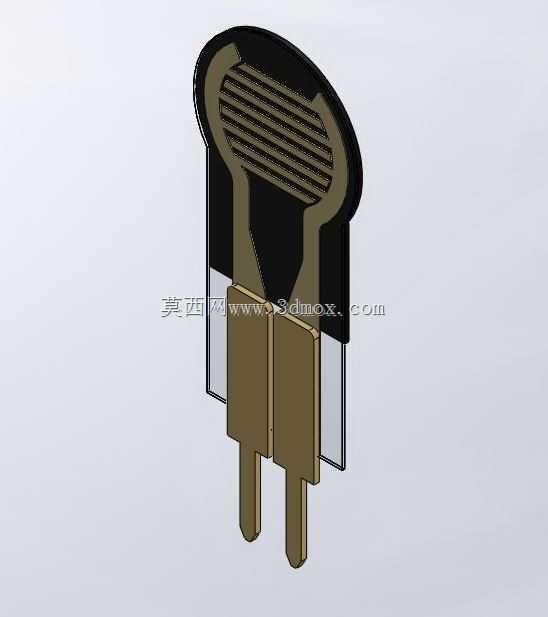

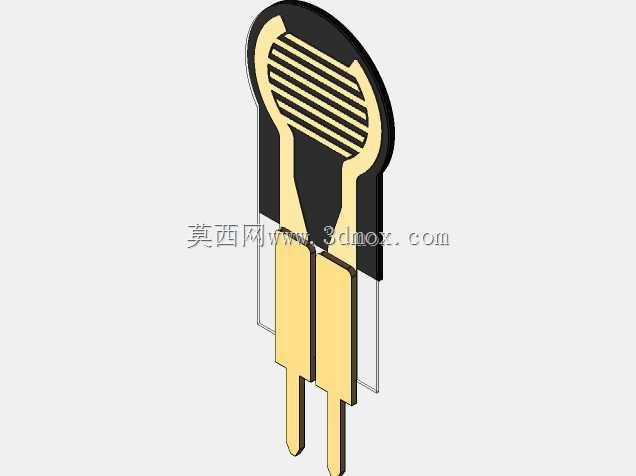

这款短尾力感应电阻的三维建模，完全围绕嵌入式集成场景的实际安装需求展开，在做结构还原时首先考虑的是小型机器人、交互控制装置内部局促的布线空间，特意还原了短引脚的结构特征，避免常规长度引脚在紧凑装配中出现弯折干涉、多余引脚需要二次裁剪的问题。从功能特性来看，这类力感应电阻属于压阻式传感元件，当感应面承受垂直方向的压力时，引脚端的输出电阻会随压力大小产生对应变化，可将力学量转化为可采集的电信号，常被用在机械爪夹持力检测、人机交互接触面压力反馈、小型设备触碰检测这类场景中，相比传统刚性压力传感器，它的柔性薄膜基底可以贴合一定弧度的安装面，适配非平面的装配需求。建模过程中首先还原了感应区域的梳状电极结构，这部分是压力感应的核心区域，建模时严格对应实际产品的感应面轮廓，椭圆形的感应头边缘做了圆弧过渡处理，避免安装时尖锐边缘刮伤周边的柔性线路或者结构件；引脚部分采用直插式结构设计，两个平行引脚的间距符合常规直插元件的通用安装孔距，可直接适配标准2.54mm间距的PCB安装孔，不需要额外做转接结构。安装边界方面，整个元件的厚度控制在薄膜类元件的常规尺寸范围内，感应面的有效检测区域完全覆盖头部的梳状电极范围，装配时需要注意感应面不能被硬质结构件完全挤压锁死，需要预留一定的形变空间，保证受力时薄膜层可以正常产生形变触发电阻变化；引脚部分的插入深度也做了对应还原，焊接时不需要额外修剪引脚长度即可满足常规PCB板的焊接需求。在结构细节处理上，特意区分了柔性基底、导电层、引脚补强层的不同结构特征，引脚位置的补强层可以提升元件插拔、焊接时的结构强度，避免柔性基底与硬引脚连接位置出现断裂失效的问题，这类短尾版本相比常规长度的同型号产品，更适合集成在空间受限的小型机器人末端、可穿戴交互设备、小型控制按键这类场景中，建模时还原的所有结构尺寸都可以直接用于安装位的结构校核，设计人员可以直接将模型导入装配体中，提前检查安装间隙、引脚对位、感应面朝向是否符合整体设计要求，避免实际打样时出现装配干涉、感应位置偏移的问题。
