Nema34规格46kg步进电机结构设计

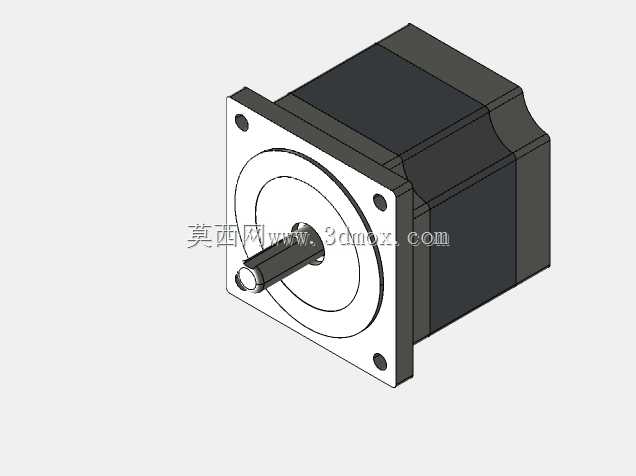

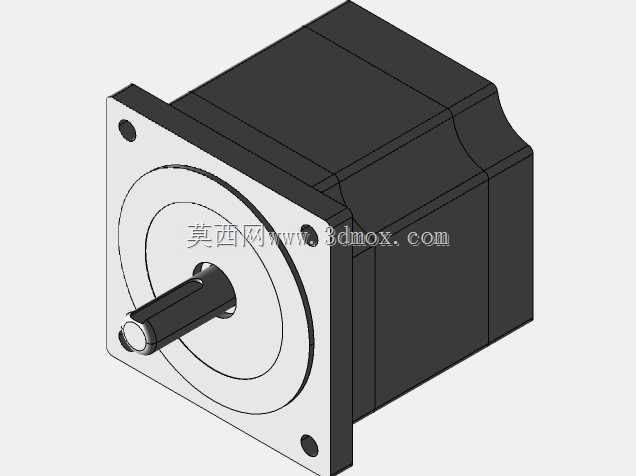

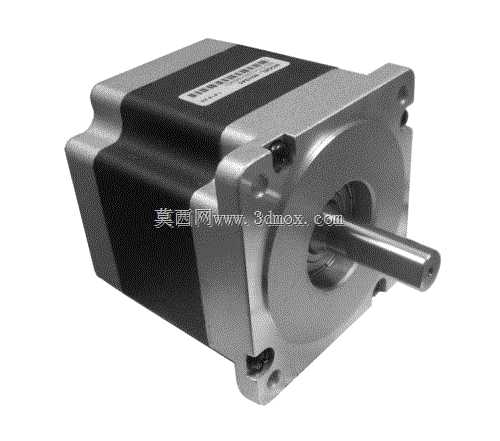

做非标自动化设备选型时，Nema34规格的步进电机一直是中高负载工位的常用选项，这款46kg扭矩等级的机型，适配的场景覆盖了数控设备进给轴、包装机械拉膜机构、输送线分度工位、小型机械手关节驱动等多个常见工业场景，能在没有额外减速机构的前提下，直接提供足够的保持扭矩，减少传动链的间隙累积。从实际使用的角度看，这类步进电机的核心优势是开环控制下的定位稳定性，不需要复杂的编码器反馈回路就能实现固定角度的步距运转，搭配对应的驱动器时，可通过细分设置调整步距角精度，适配不同的运行速度要求，低速运行时的振动抑制表现，也能满足多数普通工业工位的运转需求，不会因为步距冲击造成工位定位偏移。设计这款三维模型时，首先要还原的是电机的实际安装边界，前端法兰的安装孔位严格遵循Nema34标准的安装尺寸，输出轴的轴径、键槽尺寸、轴伸长度都按照实物的装配公差做了还原，能直接对接同步轮、联轴器、丝杠螺母等常见传动连接件，不需要额外调整安装位的尺寸匹配。电机本体的方形机壳做了散热筋的细节还原，实际运行时机壳表面的散热结构能带走绕组产生的热量，避免长时间高负载运行出现过热退磁的问题，尾部的出线端位置也预留了接线护套的安装空间，方便布线时做线缆固定与防护。从结构细节上看，模型还原了前端盖的轴承安装位、定子与转子的装配层级关系，后端的阻尼后盖结构也做了等比例复刻，实际装配时前后端盖通过螺栓拉紧，保证内部轴承的同轴度，避免输出轴运转时出现径向跳动。做设备布局时，这款电机的外形尺寸能直接导入装配体做干涉检查，机壳的对角线尺寸、本体长度都和实物一致，能提前核算安装空间是否足够，避免现场安装时出现和周边钣金、型材结构的干涉问题。对于做设备改造或者新机型开发的工程师来说，这类精准还原安装尺寸的电机模型，能大幅缩短前期布局的时间，不需要反复测量实物尺寸调整装配位置，也能在做传动链校核时，直接根据模型的轴伸位置匹配对应的传动部件，核算传动效率与负载匹配度。日常选型时，这类扭矩等级的步进电机，通常适配10-40mm直径的滚珠丝杠，或者5M、8M规格的同步带传动，能带动几十公斤的负载做直线往复或者回转分度动作，在3D打印机的重型Z轴、数控雕刻机的XY进给、自动锁螺丝机的移位轴上都有大量应用，模型的细节还原度足够支撑整机的装配仿真、运动模拟工作，不需要额外做结构简化就能直接用于方案评审阶段的装配验证。
