带减速机构精密直流驱动电机结构设计

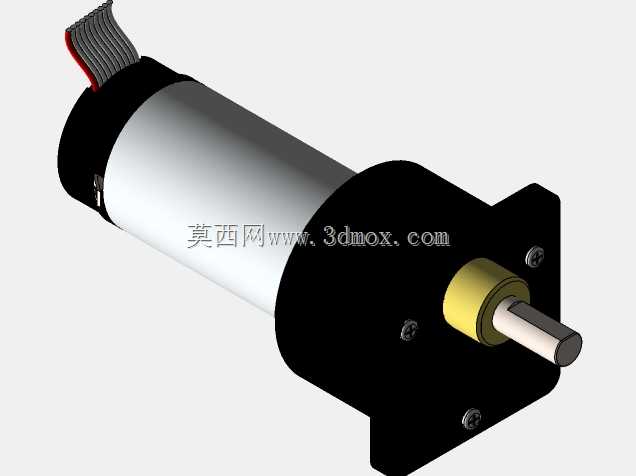

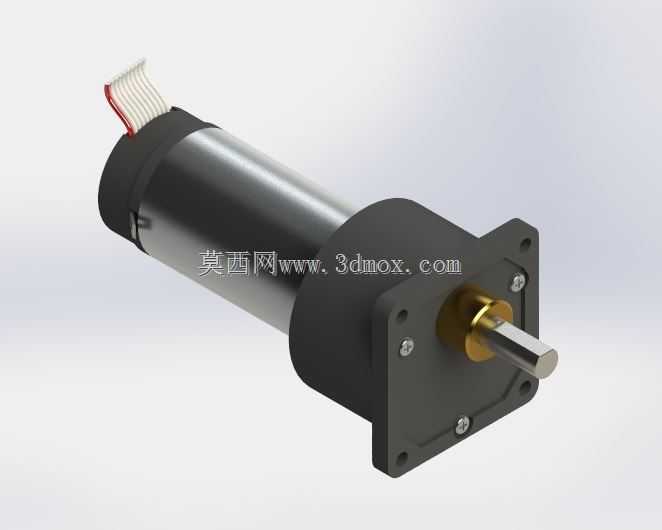

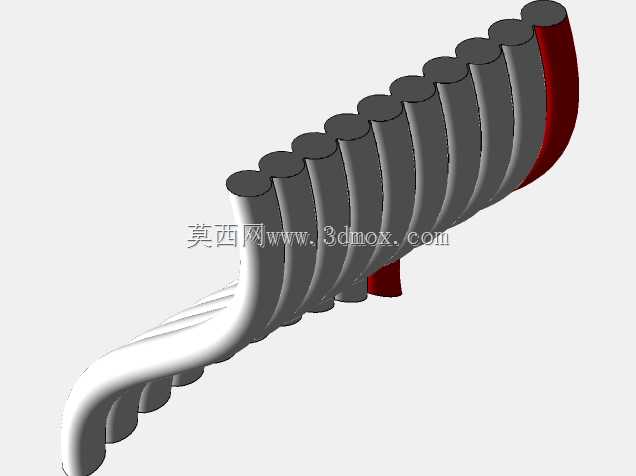

这款带行星减速结构的直流驱动部件，在协作机器人关节模组、小型医疗检测设备传动端、精密实验室自动化进给机构中应用十分广泛，区别于普通开环驱动单元，其输出端的减速增扭设计，能在有限安装空间内实现低转速下的大扭矩输出，匹配末端执行器的精准动作需求。从结构设计逻辑来看，整体采用同轴式布局，驱动段与减速段通过法兰止口定位拼接，避免了平行轴布局带来的偏载问题，输出轴端采用带安装法兰的前盖结构，法兰上预留的三个均布安装孔可直接与设备安装面锁附，不需要额外设计转接支架，能大幅压缩设备端的安装空间占用。输出轴采用台阶式设计，轴端预留的扁位结构可直接与同步轮、联轴器等传动件配合，省去了额外加工键槽的工序，适配小负载场景下的快速装配需求。尾部出线采用排线加单根动力线的组合方式，排线部分可直接对接霍尔传感器驱动板，实现转速与位置的闭环反馈，单根动力线负责主回路供电，走线布局清晰，能避免设备内部布线时的线缆缠绕问题。在安装边界设计上，驱动段筒体采用光滑圆柱面结构，可直接适配设备上的圆孔抱紧式安装，也可通过额外的抱箍支架实现侧装，减速段法兰的定位止口尺寸与输出轴同轴度控制在0.02mm以内，能保证传动过程中输出端的径向跳动满足精密传动要求。设计过程中针对减速段的齿轮啮合间隙做了限位结构，前盖内部的轴承位采用过盈配合设计，能抵消齿轮传动带来的轴向窜动，同时端盖上的紧固螺丝采用内六角沉头设计，装配后螺丝头不突出法兰端面，避免安装时与设备面板产生干涉。日常选型时，这类驱动部件可根据负载转速需求匹配不同减速比的齿轮组，不需要更换驱动段本体，能大幅降低备件库存压力，在小型自动化设备的改型迭代中，这类模块化的驱动结构能快速适配不同的传动需求，减少整体结构的重新设计工作量。
