42规格混合式步进电机结构设计

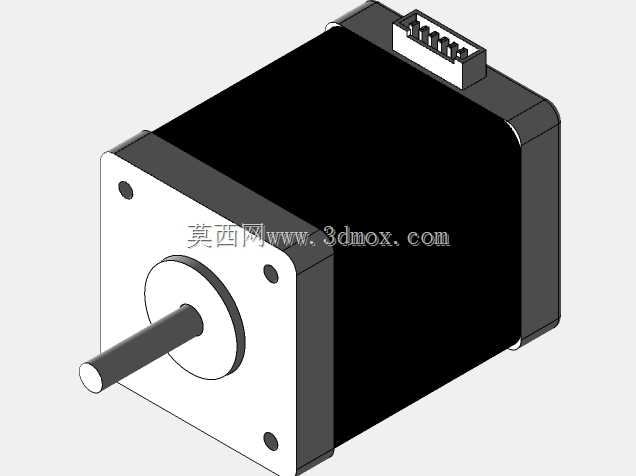

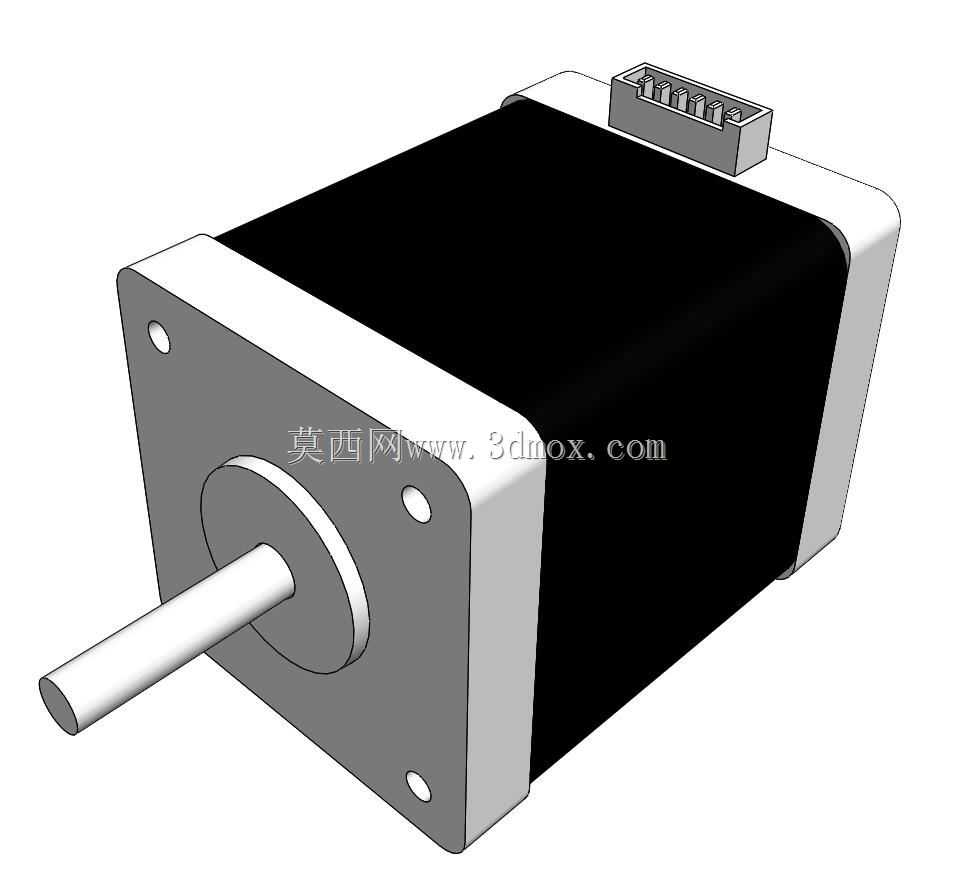

在桌面级自动化设备、小型数控雕铣装置、3D打印运动轴、实验室精密送料机构这类对安装空间有严格限制的场景里，42规格步进电机一直是应用占比极高的执行元件，这类场景往往不需要过大的输出扭矩，但对安装边界、轴系配合精度、接线端布局有非常明确的硬性要求，很多初次做结构选型的工程师容易忽略安装面的干涉问题，导致后期装配时出现端盖与安装板剐蹭、出线端与周边走线槽冲突的问题。这款步进电机的外形尺寸严格遵循42系步进的通用安装规范，本体截面为42x42毫米，轴向长度40毫米，输出轴直径对应常规配套的联轴器规格，轴伸长度22毫米，这个轴伸长度刚好适配市面上绝大多数标准型刚性联轴器、同步带轮的安装深度，不会出现轴伸过长导致带轮定位偏移，或是轴伸过短导致联轴器夹紧螺钉无法完全锁固的问题。建模过程中优先还原了实际量产产品的安装孔位布局，前端盖的四个安装孔采用通孔设计，孔位中心距完全匹配行业通用的31毫米标准，安装时可以直接搭配M3螺丝固定在对应的安装立板上，不需要额外做转接板，能有效压缩设备的整体安装空间。机身部分的壳体做了合理的圆角过渡，既还原了实际冲压壳体的工艺特征，也避免了直角棱边在装配时划伤操作人员线材的问题，顶部的接线端子采用侧插式布局，端子的引脚间距、塑壳高度都按照实际接插件的尺寸建模，工程师在做整机布线布局时，可以直接参考模型的端子位置预留走线空间，不会出现后期接线时端子与设备上盖干涉的情况。从功能特性来看，这款42步进电机属于两相混合式步进结构，适合开环控制的运动场景，在低速运行区间能输出稳定的保持扭矩，不需要额外搭配减速箱就能满足小型负载的驱动需求，日常应用中常用来驱动滑台的直线运动、小型转盘的分度转动、送料辊的定距输送，在负载不超过额定扭矩的工况下，定位精度能满足绝大多数民用及工业轻载场景的需求。建模时特意还原了电机本体的阶梯轴结构、前端盖的轴承位限位特征、后端接线端子的卡扣结构，没有做过度的简化处理，结构工程师在做整机装配校核时，可以直接用这个模型做干涉检查，验证电机与周边支架、传动件、外罩的间隙是否满足装配要求，也可以参考这个模型的安装尺寸来设计对应的电机固定座，避免出现孔位偏差、轴系不同心的问题。要注意的是，这类42步进电机的安装面平面度有一定要求，设计固定座时要保证安装面的平面度公差在合理范围内，不然电机锁紧后会出现端盖变形，导致内部轴承卡滞，运行时出现异响、丢步的问题，建模时还原的前端盖基准面，可以直接作为安装座设计的配合基准，帮助工程师快速完成安装结构的匹配设计。
