九缸星形航空活塞发动机结构模型

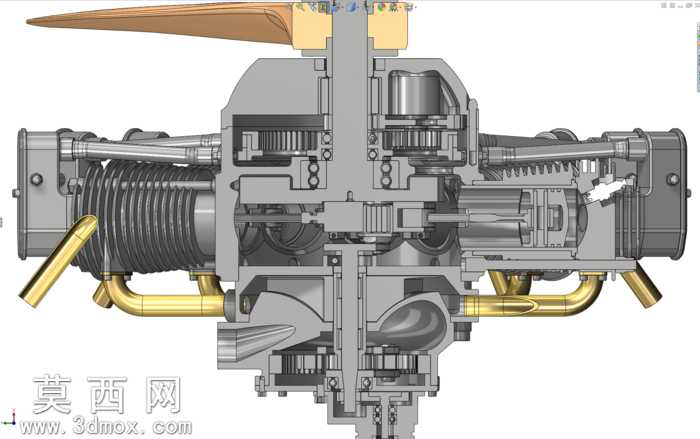

该三维模型完整还原了九缸径向布置的星形航空活塞发动机的全内部结构，建模过程严格遵循星形发动机的经典布局逻辑，以中心曲轴为基准，将九个气缸沿周向均匀径向排布，保证各缸做功间隔均匀、曲轴运转平衡。建模阶段先搭建核心传动骨架，完成曲轴、连杆总成、活塞组件的参数化建模，精准还原主连杆与副连杆的铰接结构，匹配活塞在气缸内的往复运动行程，确保各运动部件无干涉；随后完成气缸散热鳍片、气门挺杆、凸轮机构、进排气通路的细节建模，其中气缸外壁的散热鳍片采用阵列特征生成，还原风冷发动机的散热结构特征，进排气歧管采用扫掠特征构建，还原管路的弯曲走向与接口匹配关系。材质分配上，发动机曲轴箱、气缸体、传动齿轮采用灰铸铁材质，调整粗糙度参数还原金属铸造的哑光质感；活塞、连杆、气门等运动部件采用铝合金材质，添加轻微金属反光模拟机加工表面；进排气歧管采用黄铜材质，调整金属光泽度还原管路的金属色泽；密封垫片、管路接头等非金属部件采用橡胶材质，调整漫反射参数还原橡胶的哑光质感。结构设计上完整呈现星形发动机的配气机构、润滑通路、点火组件的布局，还原了顶部螺旋桨安装座的连接结构，清晰展示各气缸与中心曲轴箱的连接定位关系，可直观呈现星形发动机径向紧凑、功率密度高的结构优势，完整还原风冷星形发动机的典型构造特征，清晰展现各系统的装配逻辑与运动传递路径。
