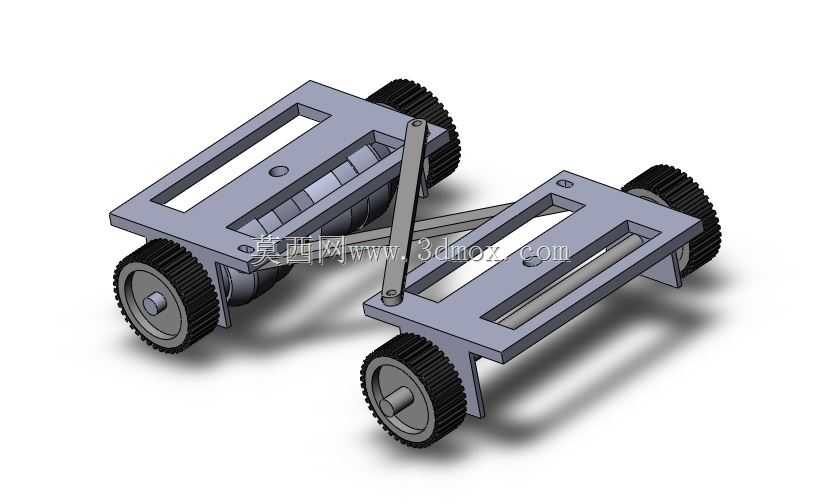

这款轮式移动载具的设计核心,是用双动力单元实现常规四轮独立驱动底盘的全向移动能力,从根源上缩减了多马达协同控制的硬件成本与算法复杂度,适配狭小空间内的巡检、轻载物料转运、教学实验等多类场景。整体采用前后两段分体式车架布局,中间通过铰接连杆结构连接,转向动作完全依靠前后车架的相对摆角实现,不需要额外设置转向舵机或者差速控制模块,动力输出路径更短,传动损耗也更低。

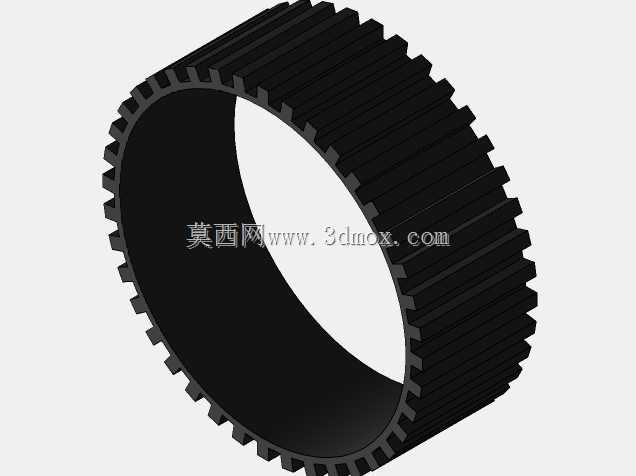

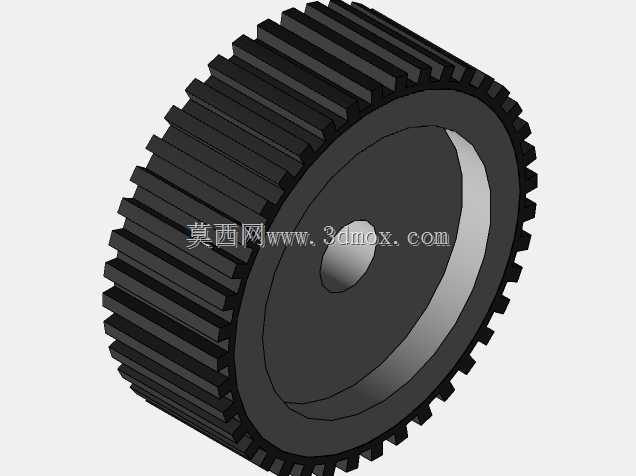

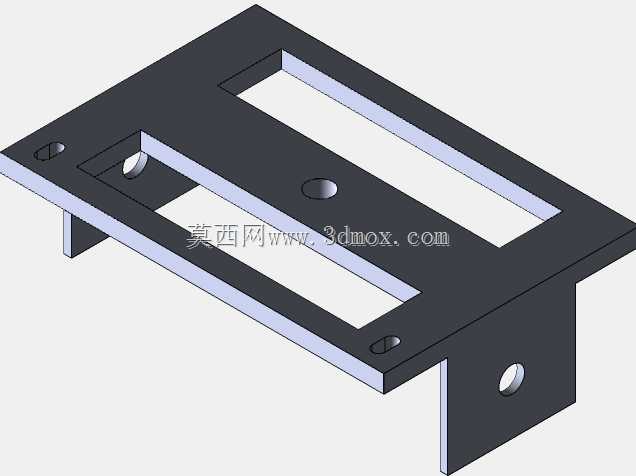

车架主体采用平板式镂空结构设计,既给上层搭载的传感器、控制板、小型负载预留了充足的安装平面,也通过镂空挖槽削减了整体自重,同时不会过度降低结构刚性;四个行走轮采用带防滑齿纹的橡胶轮面,轮毂直接与车架侧部的安装座配合,轮距与轴距的比例经过反复调校,在平整硬质地面行走时不会出现侧翻或者卡滞问题,最小转弯半径远小于同尺寸的固定底盘轮式载具,能够在狭窄的设备通道、货架间隙内灵活穿行。

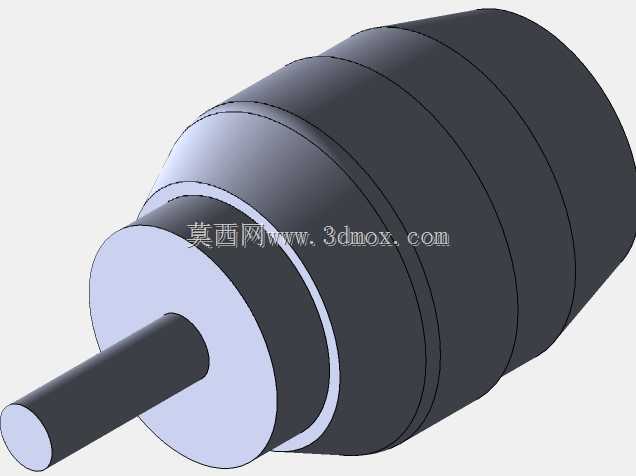

设计过程中优先考虑了零部件的通用性,行走轮、铰接销轴、车架固定件都选用常规标准件,后期维护替换不需要定制非标配件;双马达分别布置在前后车架的中部位置,动力直接传递到对应侧的行走轮,通过两个马达的转速差配合铰接结构的转动自由度,就能实现前进、后退、任意角度转向的动作,控制逻辑简单,即便是入门级的控制板也能稳定驱动。
从安装边界来看,车架上下层的预留安装空间可以兼容多数常规的小型传感器、电池模组与控制元件,不需要额外拓展支架就能完成整机组装;铰接部位的转动角度做了机械限位,避免转向角度过大导致的线缆拉扯或者结构干涉,轮组的离地间隙适配普通室内地面、厂区硬化路面的通行需求,不会被小尺寸的地面凸起阻挡行走路径。这类结构的移动载具相比常规差速底盘,在同等载重能力下整体重量更轻,动力利用率更高,很适合作为小型移动机器人的通用底盘使用,不管是做教学演示样机,还是改装成特定场景的巡检、搬运载具,都有足够的结构拓展空间。
