四足仿生步行移动机构机械结构设计

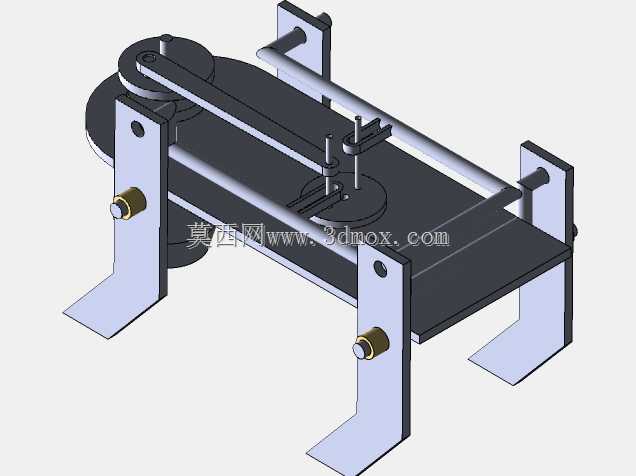

这款足式移动结构的设计初衷，是解决轮式、履带式移动载体在非结构化地形中通行受限的问题，可适配狭小空间巡检、复杂地形勘探、教学实验演示等多类场景，相比常规移动形式，足式结构能跨越一定高度的障碍、通过存在凸起或沟壑的不平整地面，不会像轮式结构那样在松软地面出现打滑陷滞的问题。从结构布局来看，整体采用对称式框架设计，主体承载板作为核心安装基准，所有传动组件、支撑腿、铰接支座都统一固定在该板面上，安装时可根据搭载需求在板面预留的光孔位置固定检测模块、控制板卡或者小型作业执行端，整体安装边界控制在紧凑范围内，不会占用过多搭载空间，适配小型移动载体的轻量化需求。支撑腿采用L型折弯式结构设计，腿部与传动组件的铰接点位置经过反复校核，保证迈步过程中腿端的抬升高度、落地支撑的受力角度都处于合理区间，避免出现运动干涉或者受力过载的问题；传动部分采用带轮联动的曲柄连杆结构，单动力输入即可带动四条腿按固定相位差完成迈步动作，不需要为每条腿单独配置驱动源，大幅降低了整体结构的复杂度与控制难度，动力输入端的轴伸位置预留了标准联轴器安装位，可直接适配常规小型减速电机的输出轴，不需要额外做转接结构。设计过程中优先考虑了运动可靠性，所有铰接位置都预留了轴套安装空间，可加装铜套或者滚动轴承降低运动摩擦阻力，减少长期运行的磨损量；框架两侧的立式支撑板既作为传动轮轴的支撑座，也承担整体结构的侧向防护作用，避免传动带、连杆等运动部件外露受到外物剐蹭。腿端采用平直支撑面设计，落地接触时的压强更小，在硬质地面、平整铺装路面行走时稳定性更好，不会出现局部应力集中导致的结构变形；整体结构的传动链路没有冗余组件，装配时只需要按相位关系固定曲柄角度，即可保证四条腿的迈步动作协调，不会出现步态错乱的问题，日常维护只需要定期检查铰接位的润滑情况、传动带的张紧度即可，不需要复杂的调校流程。
