TCS34725颜色识别传感模块结构设计

这款颜色传感模块主要面向工业色标检测、智能分拣设备、消费电子交互外设等场景的硬件集成需求，核心功能是通过内置的光电感应阵列采集环境光与被测物体表面的反射光参数，换算输出标准化的RGB三通道色彩数值，为上位机控制系统提供精准的颜色判定依据。在实际产线应用中，这类模块常被安装在传送带旁的检测工位，配合光源完成物料色差分拣、包装色标定位、印刷品色彩校验等工作，相比传统的单色光电开关，它能识别更丰富的色彩维度，适配多品类混线生产的检测需求。

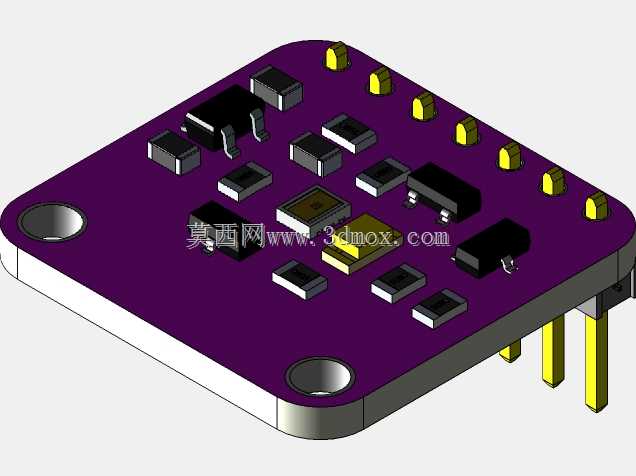

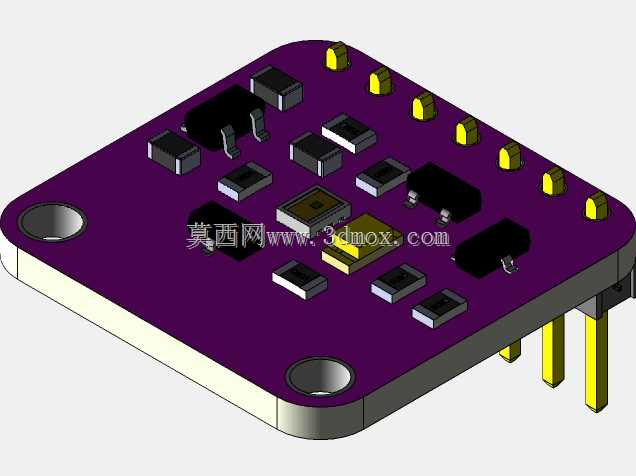

从结构设计层面看，模块采用双层紫油FR4玻纤电路板作为承载基体，板载元件布局充分考虑了安装空间与信号抗干扰要求：光电感应芯片布置在板端靠近检测面的一侧，外围配套的滤波电容、限流电阻、电平转换芯片沿板边排布，既缩短了光敏元件到检测面的光路距离，也让功率元件与信号元件保持合理间距，减少电路串扰对采样精度的影响。板端预留的标准2.54mm间距排针接口，兼容市面上通用的面包板、杜邦线连接方式，也支持直接焊接在定制载板上，适配不同集成度的设备安装需求。

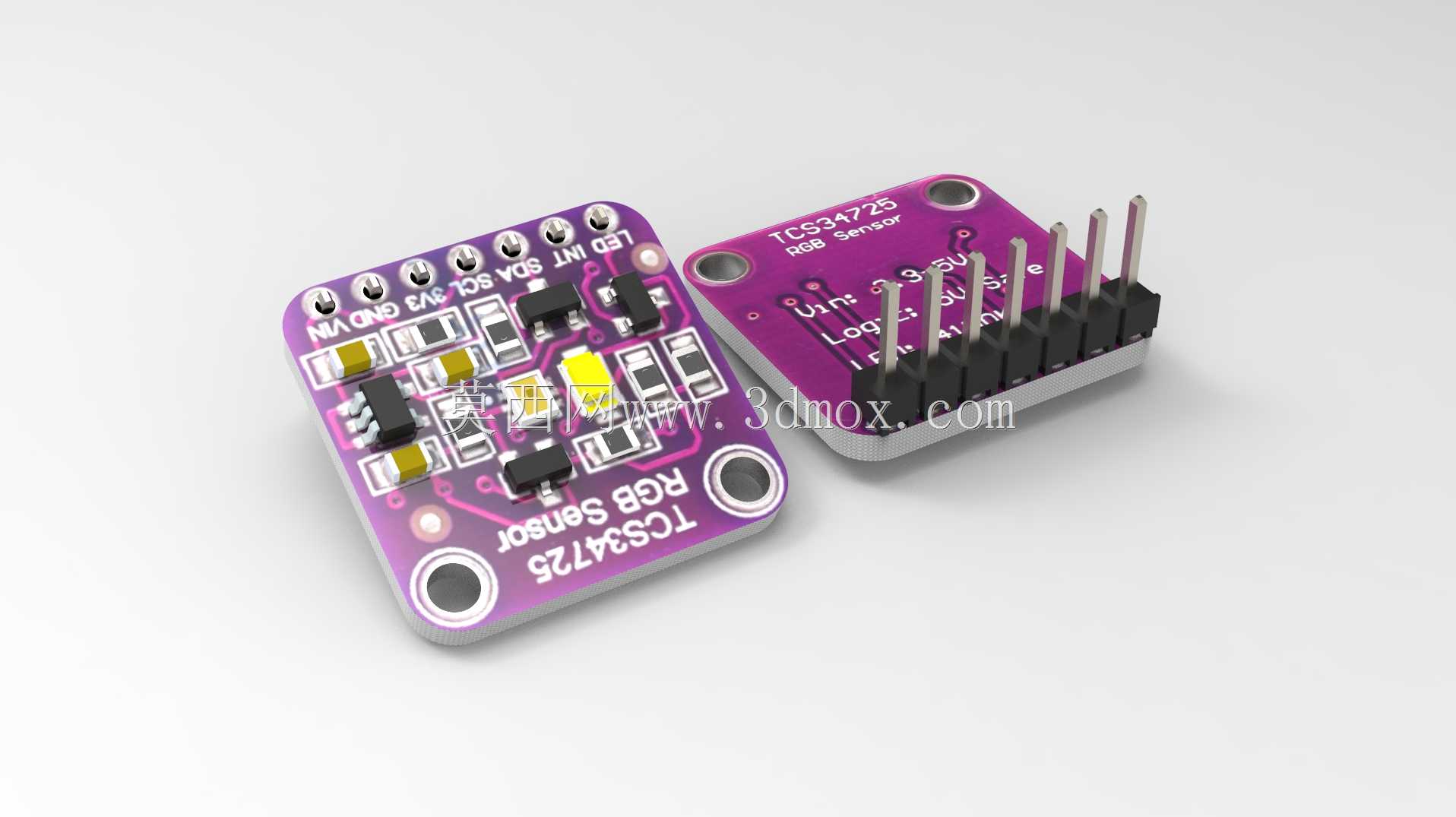

安装边界设计上，模块在电路板对角位置设置了两个金属化安装孔，孔径适配M2规格的固定螺丝，孔位间距经过精准核算，既可以通过铜柱配合螺母完成悬空固定，也能直接锁附在设备的安装平面上，安装时需注意让光敏感应面正对被测物体，预留3-10mm的最佳检测距离，避免倾斜安装导致的光线入射角度偏差影响采样结果。模块整体外形小巧，板体边缘做了圆角处理，避免安装过程中板边毛刺划伤操作人员或周边线束，排针一侧的引脚定义丝印清晰，集成接线时可直接对照丝印完成电源、I2C通讯引脚的连接，无需额外查阅引脚定义文档。

设计过程中还充分考虑了模块的环境适配性，板载的白光LED补光灯可在环境光线不足的场景下提供稳定的照明光源，减少环境光波动对颜色检测结果的干扰，补光灯的供电回路独立设计，可根据实际使用需求选择是否启用，灵活适配不同光照条件下的检测场景。模块的电路走线做了等长处理，保证I2C通讯信号的传输稳定性，最高支持标准模式下100kHz的通讯速率，可满足绝大多数工业检测场景的实时性要求。
