直插式RGB三色发光二极管结构模型

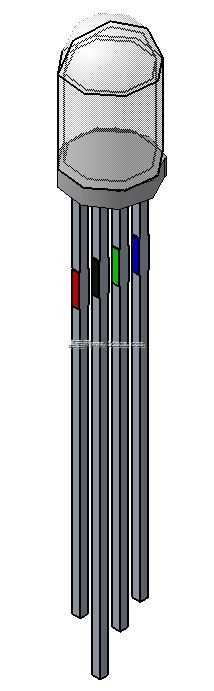

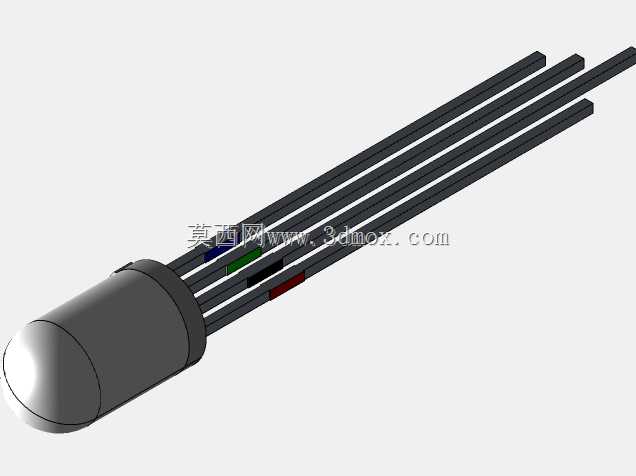

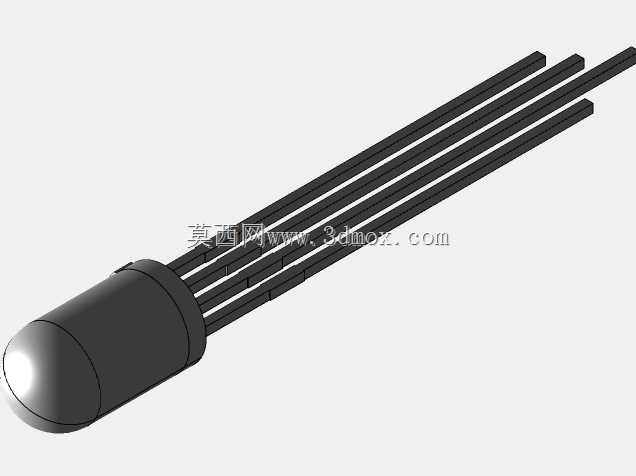

这款直插式RGB三色发光二极管的三维结构，还原了食人鱼封装直插LED的完整装配形态，可直接用于消费电子、工业指示、景观亮化类产品的PCB布局校验、结构干涉检查环节。从实际选型应用场景来看，这类四引脚直插RGB灯珠常被用于小型设备状态指示灯、玩具发光模组、简易点阵显示屏、装饰灯带的基础发光单元，相比贴片式RGB灯珠，直插结构的引脚抗弯折强度更高，手工焊接容错率更好，适合小批量打样、维修替换以及对焊接牢固度有要求的震动工况设备使用。模型完整还原了透明环氧树脂封装外壳的外形，顶部的多棱面透镜结构做了精准复刻，这部分结构的设计初衷是通过环氧树脂的折射特性，调整内部三个芯片的出光角度，让红、绿、蓝三色光在出射后能更好地混合，避免出现单色色斑，实际建模时透镜的弧度、厚度都严格参照实物尺寸，可直接用于导光结构的匹配设计，确保灯珠安装后光线能均匀传导到设备的透光面板位置。引脚部分按照实际食人鱼封装的引脚间距做了排布，四个引脚分别对应红、绿、蓝三色芯片的阴极与公共阳极，引脚的截面尺寸、伸出长度都符合常规直插LED的安装边界，在做PCB封装设计时可直接参考该模型的引脚坐标，避免出现引脚孔位偏移、插装后灯体歪斜的问题；灯体底部的法兰边结构也做了还原，这部分结构在插装时可以卡在PCB表面，控制灯珠的插装高度，保证批量生产时所有灯珠的出光面高度一致，避免出现亮度不均、高低差的问题。从结构设计逻辑来看，内部三个发光芯片分别绑定在对应引脚的支架上，模型虽然做了外观简化，但芯片的排布位置完全参照实物，红色芯片、绿色芯片、蓝色芯片的相对位置经过校准，在做光学仿真时可以直接基于该模型的芯片位置设置光源参数，模拟三色混光后的实际出光效果，不用再重新搭建内部芯片的装配结构。在做整机结构设计时，该模型可直接导入装配体，校验灯珠与外壳透光窗的间隙、与周边电容电阻等元器件的安全距离，避免出现装配时灯珠顶到外壳、或者引脚与周边元器件短路的问题；同时灯体的最大外径、总高度都符合常规食人鱼RGB灯珠的尺寸规范，可兼容市面上多数直插LED的灯座、防水套等配套配件，不用额外开模定制适配结构。对于刚接触电子结构设计的工程师来说，该模型可以直观展示直插RGB灯珠的装配关系，理解四引脚的功能区分、封装结构的设计逻辑，在选型阶段就能提前预判安装、焊接、出光环节可能出现的问题，减少打样后的修改次数。
