船型翘板电源控制开关结构设计

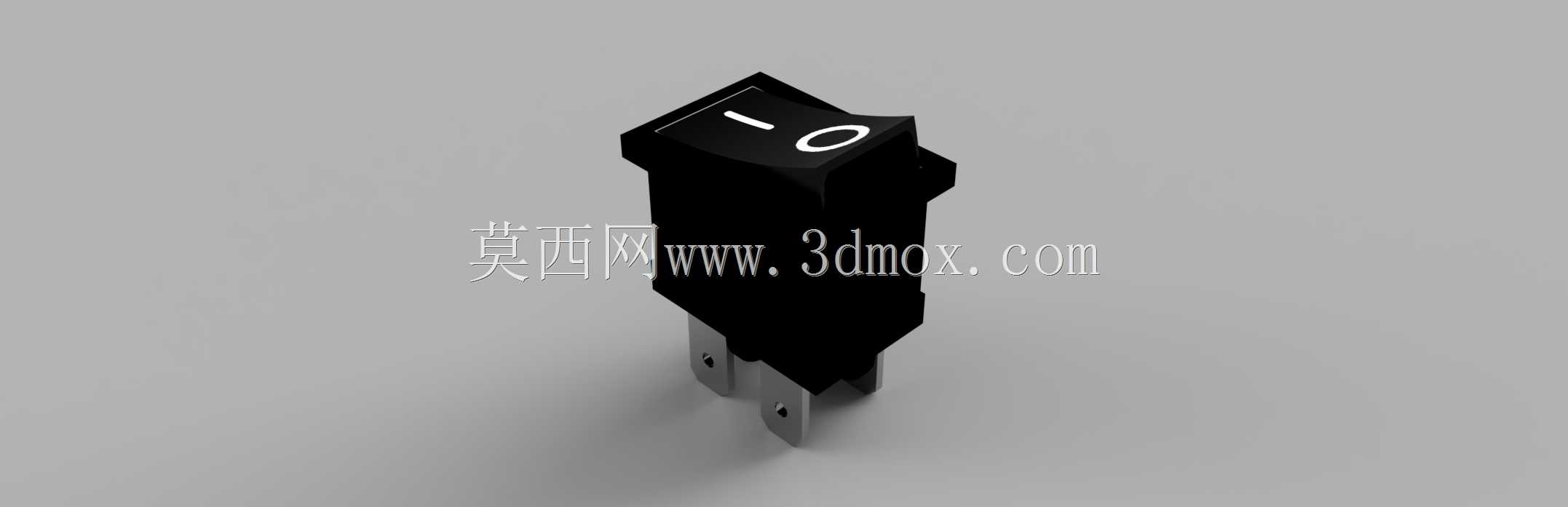

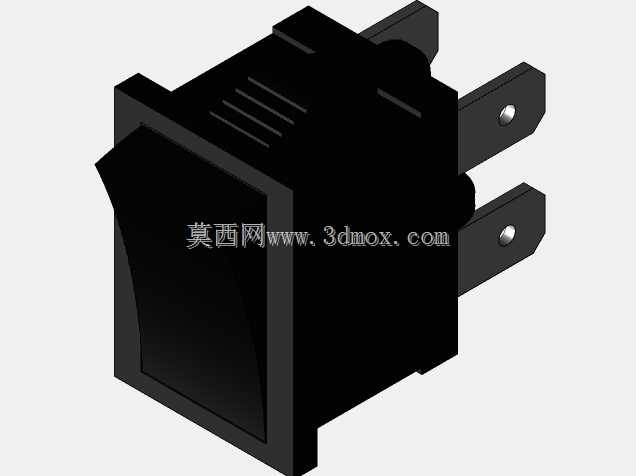

在低压电气控制回路、小型家电、工控终端设备的面板操作区域，这类翘板开关是极为常见的手动通断元件，日常接触的桌面小型设备、机柜侧方操作位、手持电动工具的电源通断控制，大多会选用这类结构紧凑的开关作为操作执行件。不同于旋钮式、按压式开关的操作逻辑，翘板结构依靠杠杆式摆动实现触点的闭合与分断，操作时仅需施加很小的按压力在翘板的一端，即可带动内部翘片完成触点切换，操作反馈清晰，不会出现旋钮开关的档位错位、轻触开关的误触问题，适合需要快速明确通断状态的操作场景。从结构设计角度看，这款开关的外部操作面做了防滑的凹凸标识，凸起的“-”代表接通档位，凹陷的“O”代表断开档位，即便在光线较差的设备舱内操作，也能通过触感快速判断当前开关状态，避免误操作带来的设备风险。开关的主体外壳采用耐温阻燃的工程塑料材质，能够承受回路通断瞬间产生的局部温升，同时具备一定的绝缘性能，避免操作时的触电风险，外壳的卡扣结构做了防呆设计，装配到面板开孔时不会出现装反的问题。下部的插片式接线端采用镀锡铜材，既保证了导电性能，也能避免长期使用后的氧化锈蚀，插片的间距符合通用低压开关的安装规范，能够适配市面上绝大多数标准接插件，不需要额外定制接线端子。安装边界上，这类开关采用面板卡入式固定，不需要额外的螺丝紧固，面板开孔尺寸匹配行业通用的矩形开孔规格，开关本体的插入深度控制在紧凑范围内，即便在内部布线空间局促的小型设备壳体内，也不会和内部的线路板、结构筋位产生干涉。开关的额定通断能力匹配230V电压下4A的电流负载，能够覆盖绝大多数小型交流用电设备的通断需求，内部触点采用银合金材质，在频繁通断的工况下也能保持较低的接触电阻，避免触点过热烧蚀的问题。建模过程中需要重点关注翘板摆动的行程间隙，既要保证操作时的摆动顺畅，也要避免间隙过大导致的防尘防水性能下降，同时插片和外壳的结合位置需要做密封筋设计，减少灰尘、水汽从接线端进入开关内部的概率，延长开关在复杂工况下的使用寿命。
