不锈钢法兰安装型万向输送牛眼轮结构

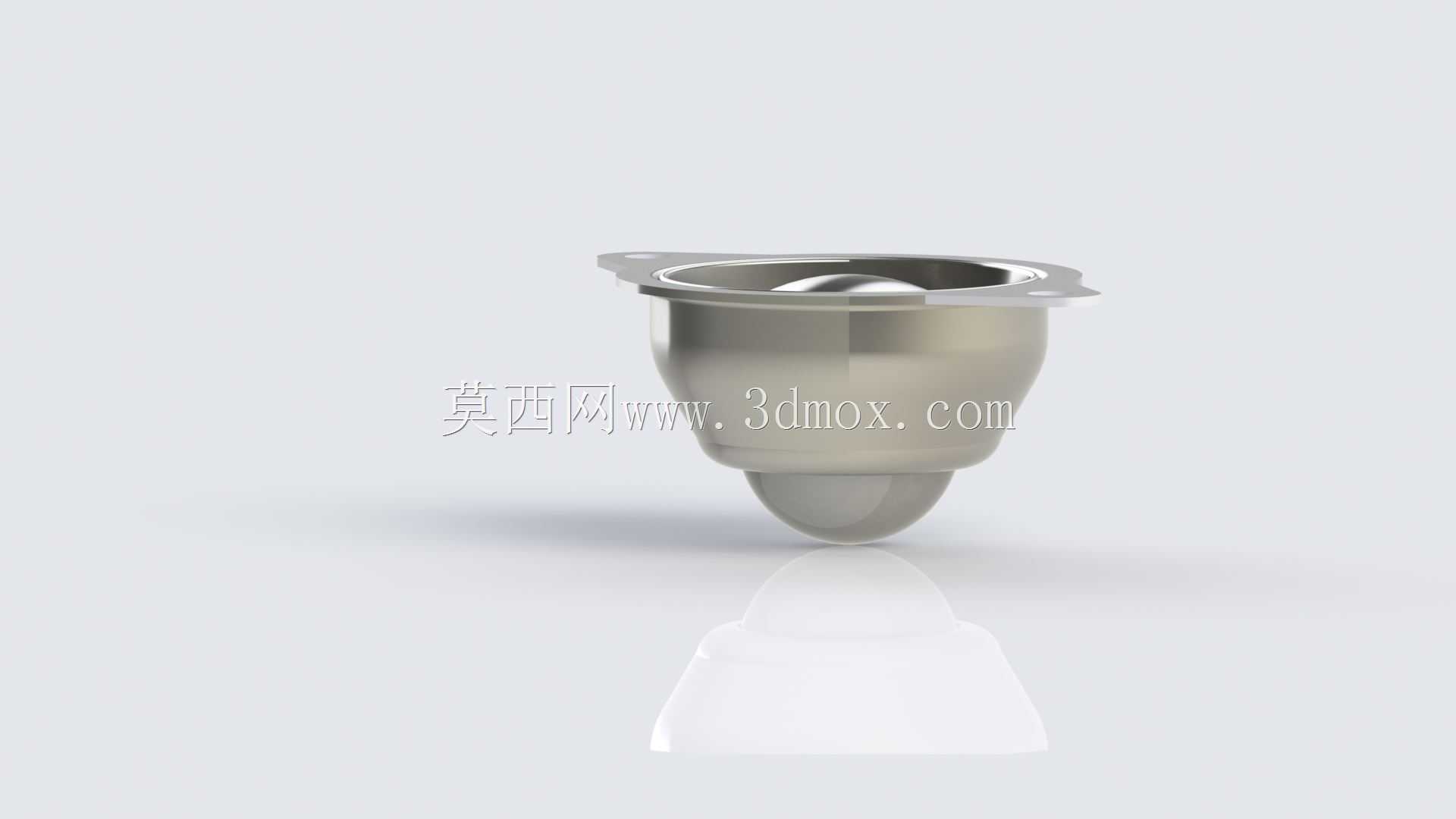

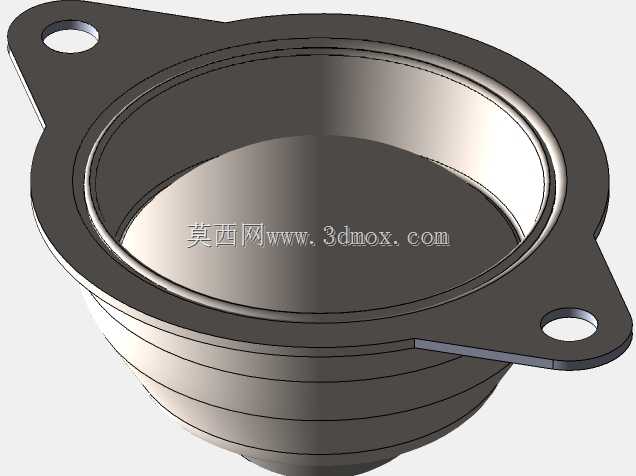

这款万向输送球（常被业内称作牛眼轮）的结构设计，核心服务于物料输送线的多向换向、无阻碍滑移需求，在电商分拣线、板材加工进料台、模具工装滑移工位、自动化仓储移载平台中都有极高的应用普及率，相比定向滚轮，它能让承载物在平面内完成任意方向的平移、转向，无需额外设置导向轨道，大幅降低输送线的改造成本。从结构设计逻辑来看，主体采用碗状冲压壳体搭配顶部法兰翻边，法兰边上预留的两个对称安装孔，可直接通过螺栓固定在安装基板上，安装时需注意壳体嵌入安装面的沉台深度要与壳体下段的锥度长度匹配，保证法兰面与安装台面完全贴合，避免承载后出现壳体倾斜导致钢球卡滞的问题。内部主承载钢球与壳体之间设置了密集的小直径滚珠衬层，能将主钢球滚动时的滑动摩擦转化为滚动摩擦，大幅降低推移阻力，同时均匀分散承载载荷，避免局部应力集中造成壳体变形。壳体底部的圆弧收口结构经过精密冲压成型，收口间隙控制在合理范围，既不会让内部滚珠脱落，又能给主钢球留出足够的滚动自由度，同时可以阻挡输送过程中的粉尘、碎屑进入壳体内部，延长部件的使用寿命。实际选型应用时，要根据承载物的单点位载荷匹配对应规格的产品，安装点位的排布密度要保证承载物底部至少有3个牛眼轮同时接触受力，避免出现单点过载导致钢球凹陷、壳体开裂的问题；如果应用在食品加工、洁净车间场景，可搭配同结构的全不锈钢材质版本，满足定期冲洗、耐腐蚀的使用要求。在建模过程中，要重点关注法兰安装孔的中心距、壳体的总高度、主钢球的凸出高度这几个核心尺寸，这些参数直接决定了安装后的台面平整度与承载高度差，若凸出高度不一致，会导致承载物推移时出现卡顿、晃动的问题；壳体的锥面角度要与内部滚珠的排布轨迹匹配，保证钢球在任意方向滚动时，滚珠都能均匀贴合受力，避免出现受力死角。这类部件虽然属于输送线的小型基础配件，但加工精度直接影响整条输送线的运行流畅度，冲压壳体的壁厚要满足额定载荷下的强度要求，过薄会导致受力后法兰变形，过厚则会增加不必要的成本与自重。
