七叶结构空气冷却器扇叶三维设计

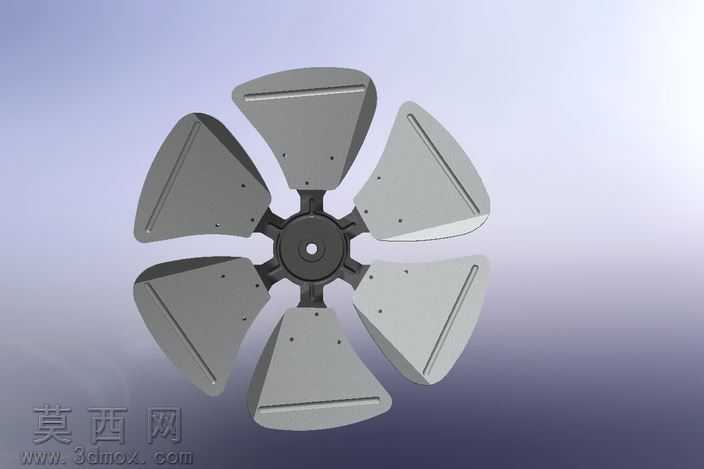

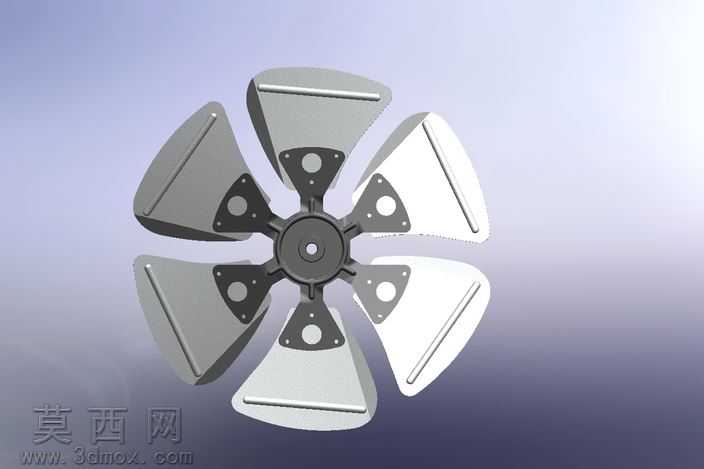

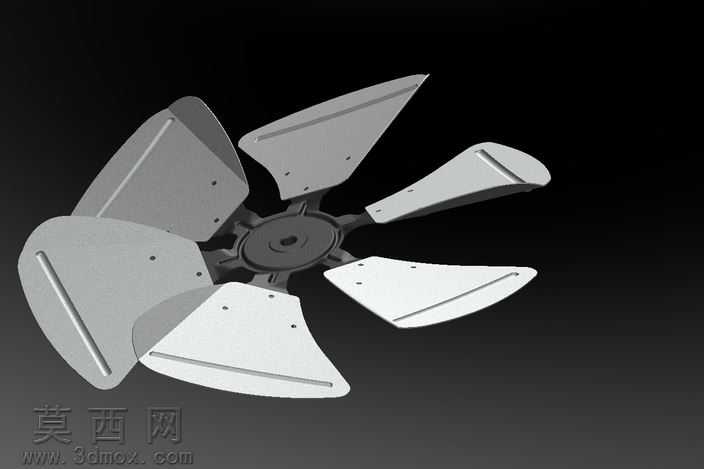

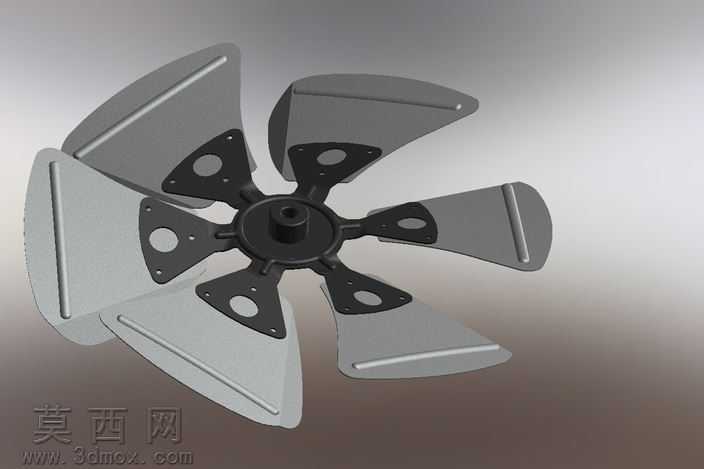

本作品为空气冷却器配套的七叶式风扇扇叶三维模型，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路，先确定扇叶的安装基准与整体回转直径，再逐步拆分轮毂、叶片单体、连接筋等独立结构，保证各部件的装配公差与实际生产要求匹配。建模阶段先绘制中心轮毂的回转截面，通过旋转特征生成带中心安装孔、周向定位卡槽的轮毂主体，中心孔预留标准轴配合尺寸，轮毂周向均匀分布七个叶片安装位，每个安装位设置定位凸台与装配孔位，保证叶片安装后的同轴度与动平衡基础。叶片部分采用曲面建模方式构建，先绘制叶根与叶尖的基准截面轮廓，通过放样曲面生成叶片的基础曲面，再对曲面进行曲率调整，模拟真实冷却扇叶的翼型弧度，保证叶片旋转时的导风效率与风压表现，叶片表面设置的加强凹槽通过曲面偏移与切除特征生成，既提升叶片的结构刚性，减少高速旋转时的形变，也能优化叶片表面的气流走向，降低风阻带来的能耗与噪音。完成基础实体建模后，对模型进行细节处理，叶片与轮毂的连接位置做圆角过渡处理，避免应力集中问题，所有安装孔位添加倒角特征，符合实际机加工的工艺要求。材质渲染阶段，轮毂部分采用玻纤增强尼龙材质表现，添加细微的磨砂质感纹理，还原工程塑料的哑光表面特性；叶片部分采用改性PP材质，调整材质的反光度与粗糙度，呈现硬质塑料的半哑光质感，背景采用渐变浅灰环境，搭配柔和的侧方打光，突出扇叶的曲面弧度与结构细节，渲染时开启环境光遮蔽效果，让叶片之间的阴影过渡自然，清晰展现各部件的装配关系与结构层次。设计过程中重点考量扇叶的动平衡性能，七个叶片沿轮毂周向等角度均匀分布，每个叶片的重量、曲面曲率、安装角度保持完全一致，避免高速旋转时出现抖动问题；叶片的安装角沿叶根到叶尖做渐变处理，叶根部分安装角更大保证结构强度，叶尖部分安装角稍小降低风切噪音，整体结构兼顾散热效率、结构强度与运行静音表现，可直接用于空气冷却器的结构验证、装配干涉检查以及后续的模具开模参考，也可作为风冷设备设计的通用部件模型调用。
