石材抛光机用同轴阶梯式凸轮结构

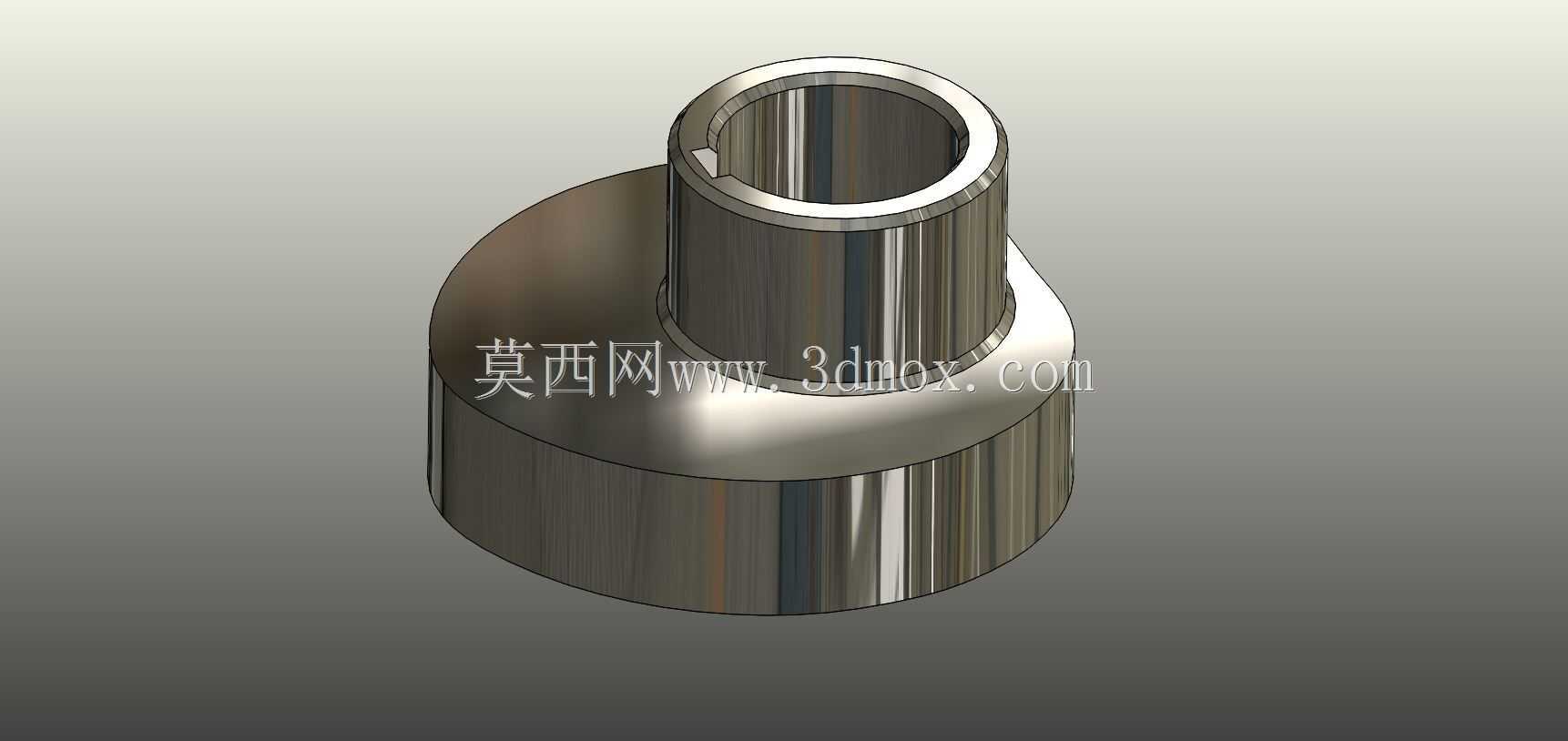

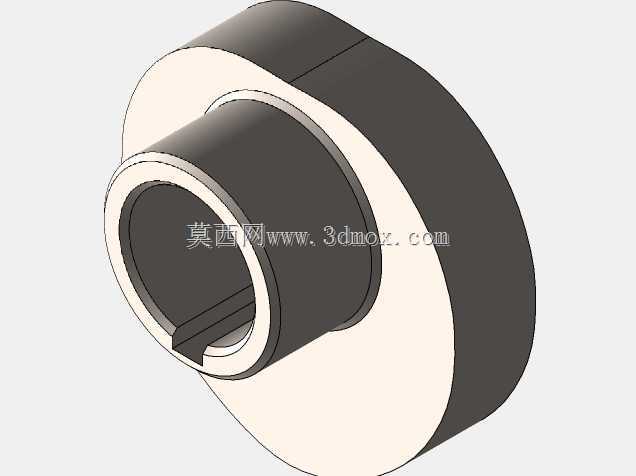

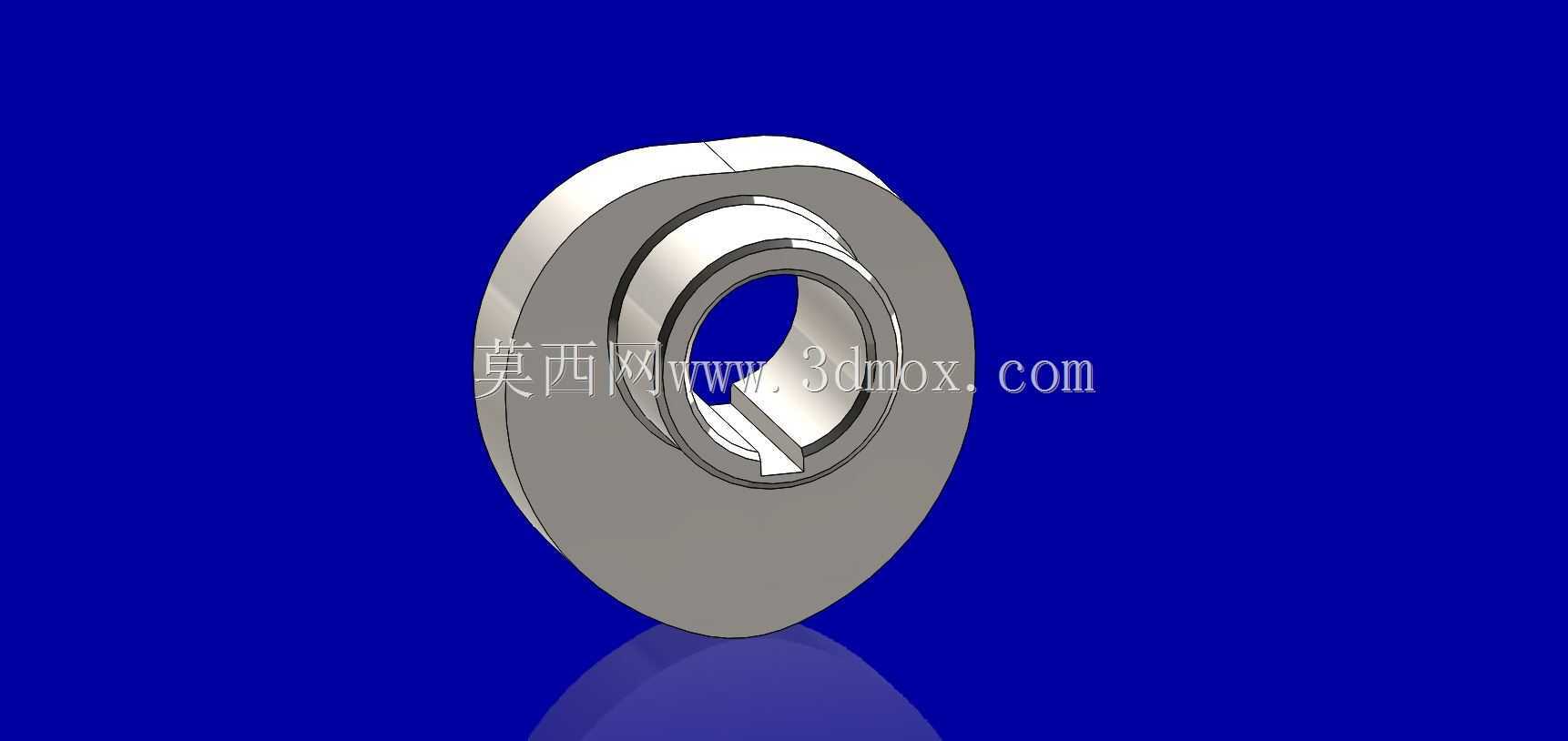

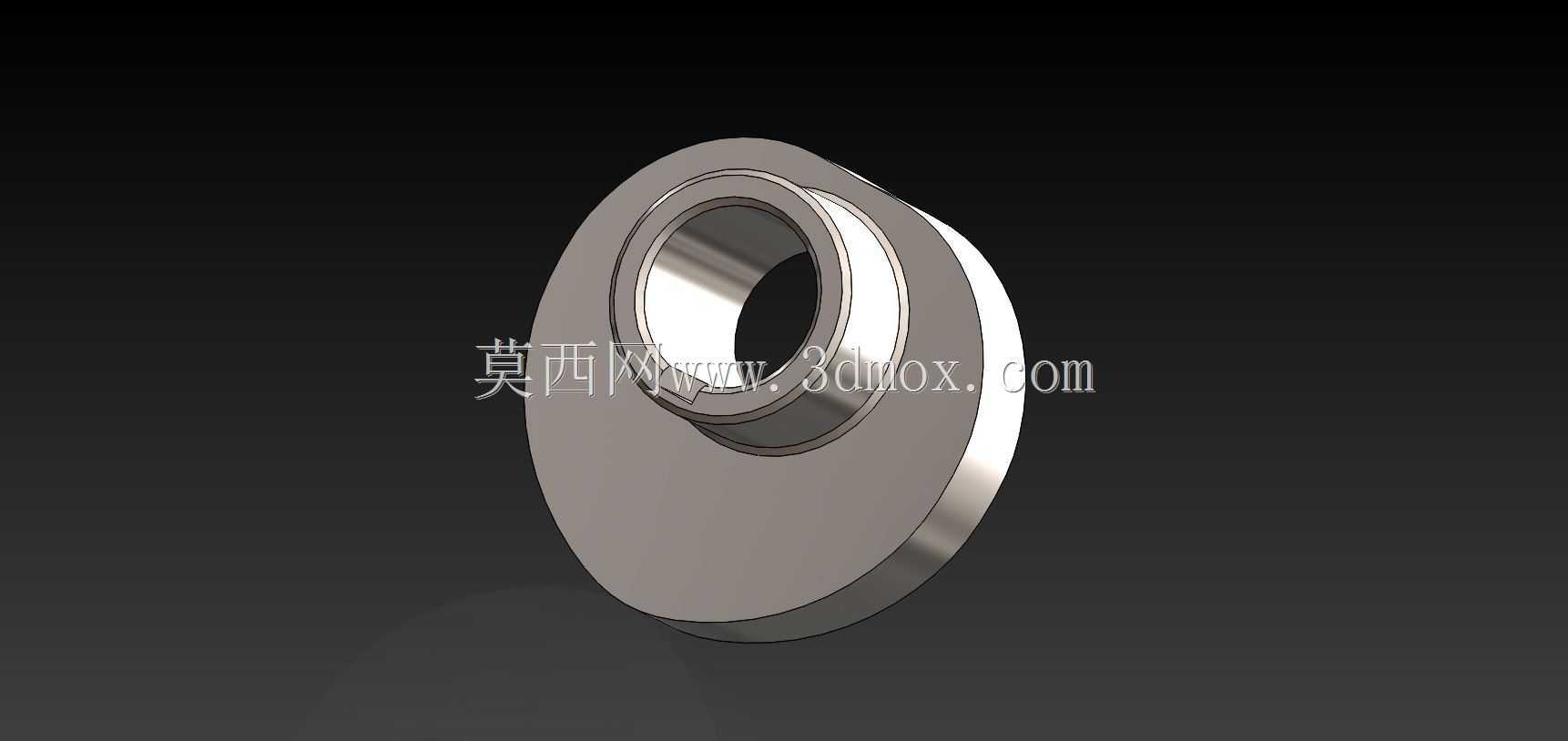

　　这款凸轮是石材表面抛光加工设备里的核心传动执行零件，主要搭载在多头连续石材抛光机的磨头进给工位，承担磨头加压行程的规律控制功能，在石材加工生产线里，它直接决定抛光磨头与石材板面的接触压力变化轨迹，是保障板面抛光均匀度、避免局部过抛或漏抛的关键结构件。从结构设计来看，整体采用同轴阶梯式构型，下部为大直径圆盘基座，上部为带轴向键槽的空心轴套，基座与轴套之间采用圆弧过渡衔接，没有应力集中的直角棱边，能承受磨头往复加压过程中的交变载荷，避免长期运行出现根部断裂问题。上部空心轴套的内孔是安装基准，设计时严格匹配设备传动轴的配合公差，内壁开设的键槽用于传递扭矩，防止凸轮与传动轴之间出现相对转动，保证运动轨迹的传递精度；

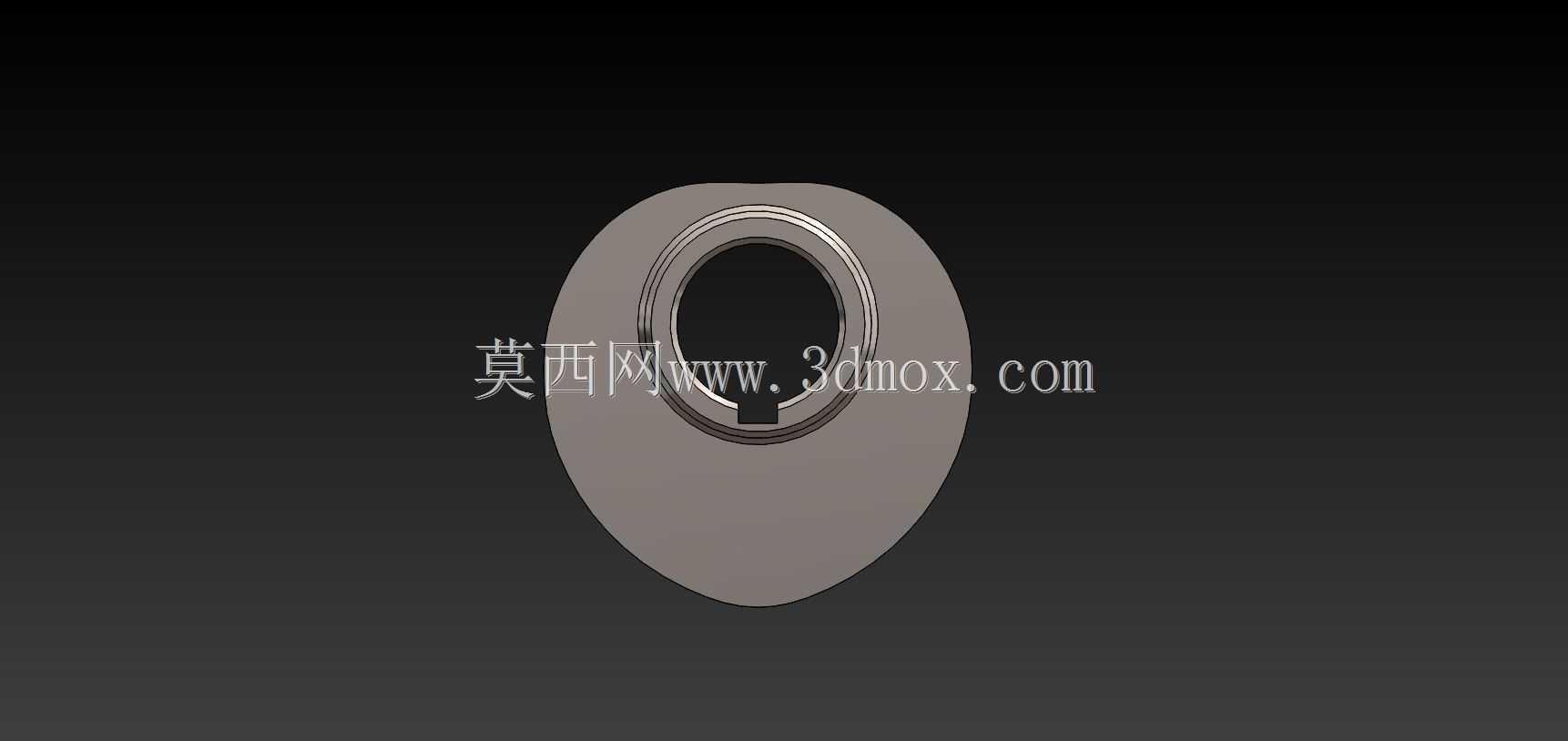

　　下部圆盘的外轮廓型线是核心工作曲面，设计阶段结合石材抛光的工艺需求，将型线分为升程段、远休止段、回程段、近休止段四个功能区，升程段控制磨头缓慢下压接触石材板面，远休止段保持磨头恒定压力完成指定区域抛光，回程段带动磨头平稳抬升离开板面，近休止段给石材输送留出位移间隙，整个型线的曲率变化做了平滑过渡处理，没有突变拐点，能大幅降低磨头运行时的冲击振动，减少抛光过程中板面出现震纹的概率。安装边界方面，下部圆盘的外径尺寸匹配抛光机磨头摆臂的滚轮接触范围，安装时轴套套入传动轴后通过键连接周向固定，轴套上端面通过轴端压盖锁紧实现轴向定位，安装完成后圆盘下端面与设备安装基板之间预留有足够的轴向间隙，避免凸轮转动时与固定部件发生剐蹭。实际应用中，

　　这款凸轮适配的石材抛光机主要处理花岗岩、大理石等建筑装饰石材的定厚后精抛工序，相比普通偏心轮结构，这种阶梯式凸轮的运动规律可控性更强，能根据不同石材的硬度调整型线参数，比如加工硬度较高的花岗岩时，可适当延长远休止段的角度占比，延长磨头在板面的停留加压时间，保障抛光后的板面光泽度均匀一致；加工质地偏软的大理石时，可放缓升程段的曲率变化，降低磨头下压的冲击力，避免板面出现崩边、压痕缺陷。设计过程中还充分考虑了零件的加工工艺性，整体采用合金结构钢材质，外轮廓型面可通过数控车床一次装夹车削成型，后续做表面淬火处理提升型面的耐磨性能，键槽采用线切割加工保证尺寸精度，无需复杂的专用工装即可完成加工，能有效控制零件的制造成本，同时后期维护更换时，只需松开轴端压盖即可拆下凸轮，无需拆解整个磨头传动组，能缩短设备的停机维护时间。
