环形传动星轮精密机械结构设计

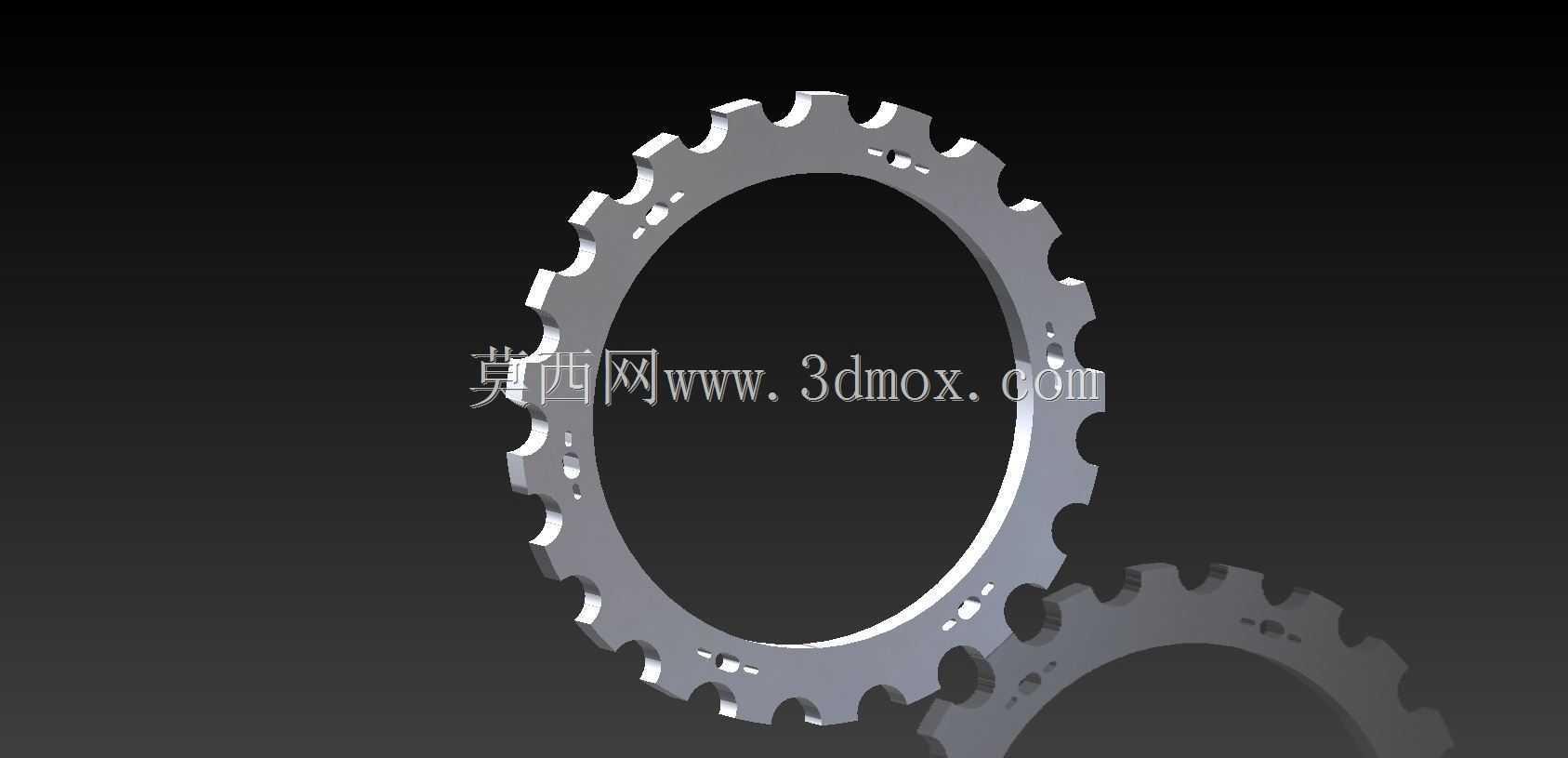

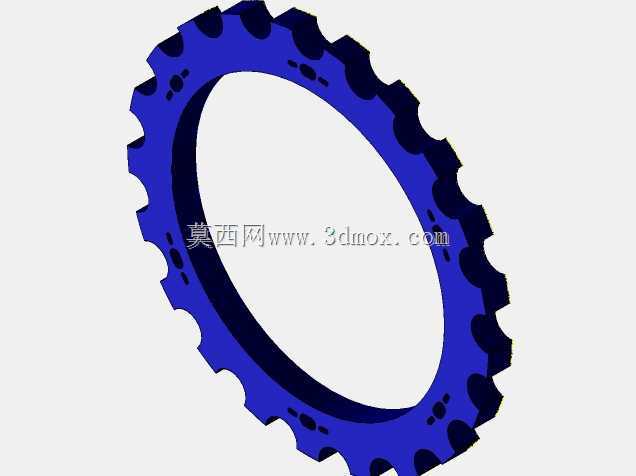

　　这款环形带齿星轮构件，在间歇传动机构、分度输送装置、棘轮式止逆结构中应用十分广泛，不少自动化生产线的步进送料工位、包装设备的定距分隔机构、轻工机械的间歇进给单元里，都能见到这类构件的身影。从实际使用场景来看，它不需要像常规圆柱齿轮那样做连续啮合传动，更多是通过周向分布的齿形与拨销、棘爪或者配套星轮盘配合，实现固定角度的间歇转动，或是在单向传动场景下完成逆止锁止，避免机构反转引发工位偏移、物料错位等问题。

　　设计这类构件时，首先要匹配安装轴的配合尺寸，内孔的公差带通常选H7级精度，保证和传动轴的过渡配合不会出现跑圈打滑，同时也方便拆装维护。周向齿形的齿距误差需要控制在0.02mm以内，不然拨销入齿时会出现卡滞、冲击，长期运行还会加剧齿面磨损，缩短构件使用寿命。齿顶和齿根都做了小圆角过渡，没有尖锐棱角，一方面是热处理时可以避免应力集中导致的齿部开裂，另一方面啮合接触时能减少应力集中点，提升齿面的接触疲劳强度。

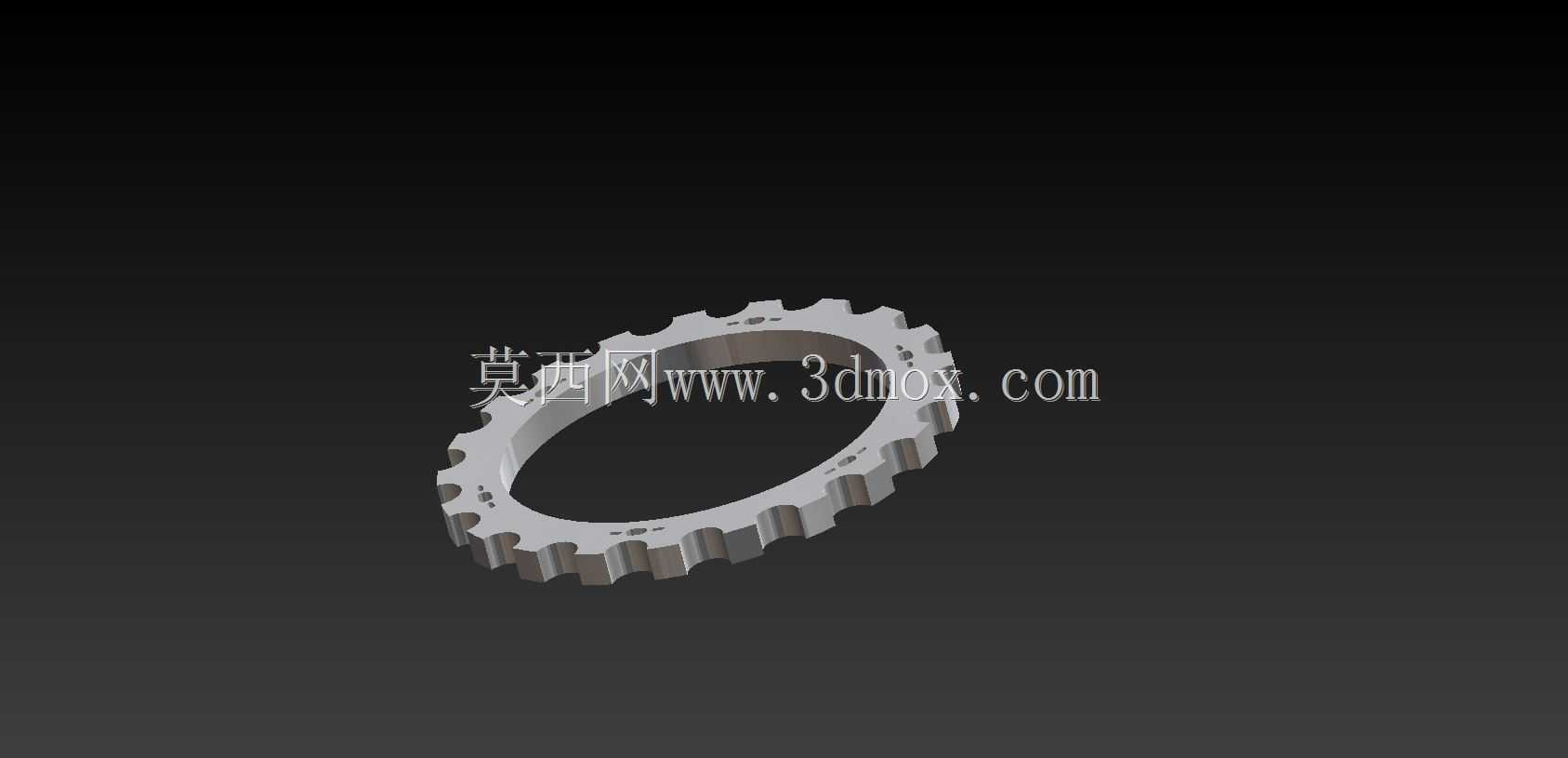

　　从外形尺寸边界来看，这款星轮采用薄型环形结构，轴向厚度远小于外径尺寸，适合安装在空间紧凑的传动腔体内，不会占用过多轴向安装空间，安装时需要注意和相邻挡圈、轴承的轴向间隙，预留0.1-0.3mm的窜动余量，避免运行时受热膨胀出现卡涩。齿形的工作侧面做了表面硬化处理，硬度可以达到HRC45-50，应对频繁的拨销冲击接触时，不会过早出现齿面压溃、磨损变形的问题。

　　实际选型适配时，要先确认配套机构的分度角需求，根据单步转动角度计算对应的齿数量，再结合传递的扭矩大小核算齿根的抗弯强度，避免负载过大导致断齿。安装时要保证星轮端面和传动轴的垂直度，误差控制在0.03mm以内，不然会出现齿面单侧受力磨损，传动精度快速下降的问题。这类星轮和常规连续传动齿轮的设计逻辑有明显区别，不需要做渐开线齿形的啮合修形，更多要关注入齿时的导入角度，让配合的拨销能顺滑进入齿槽，减少入齿冲击带来的噪音和振动，不少高速运行的间歇传动场景下，还会在齿槽内嵌入耐磨衬套，进一步降低接触磨损，延长构件的维护周期。
