木纹质感风扇调速器外壳结构设计

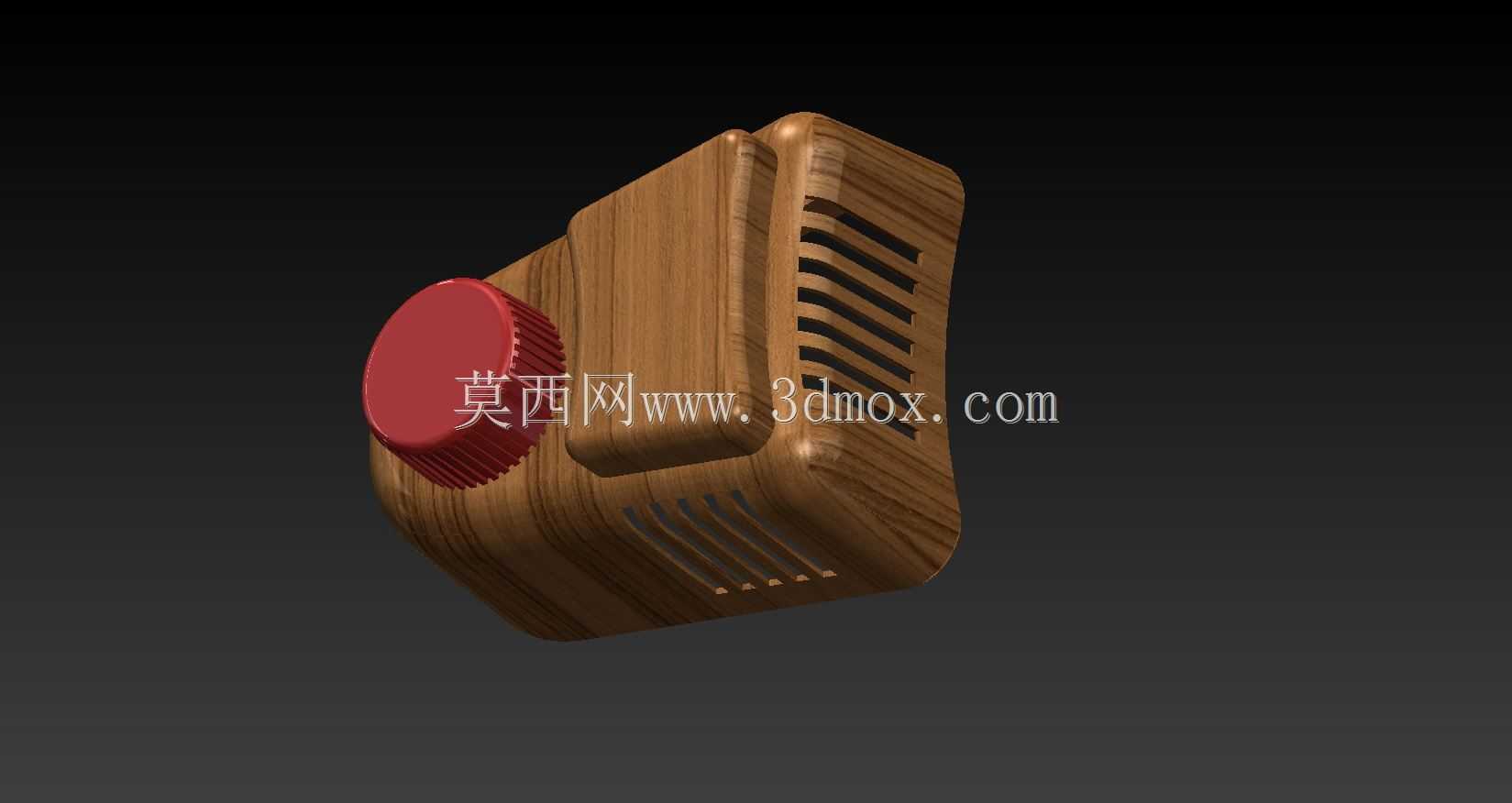

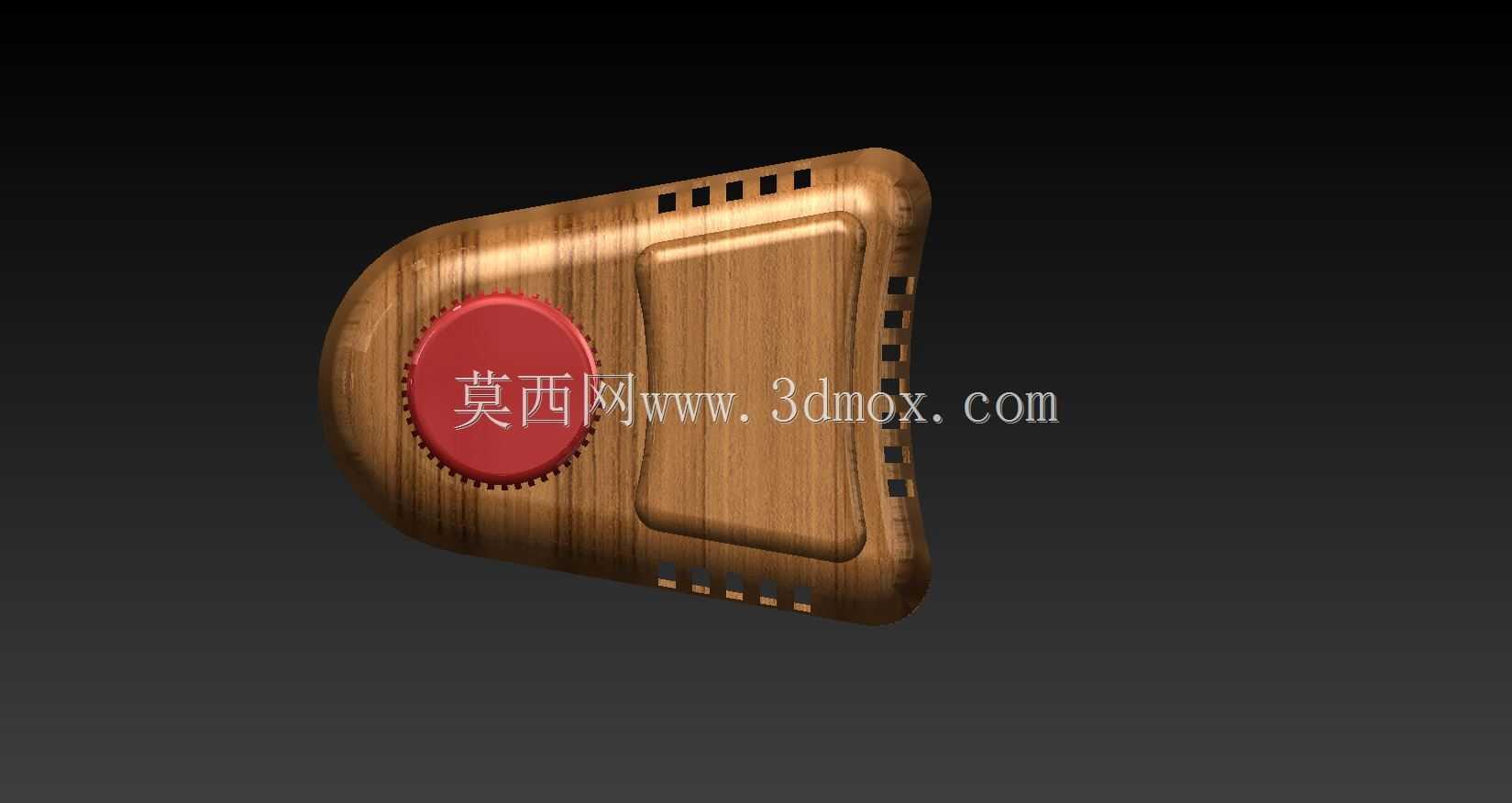

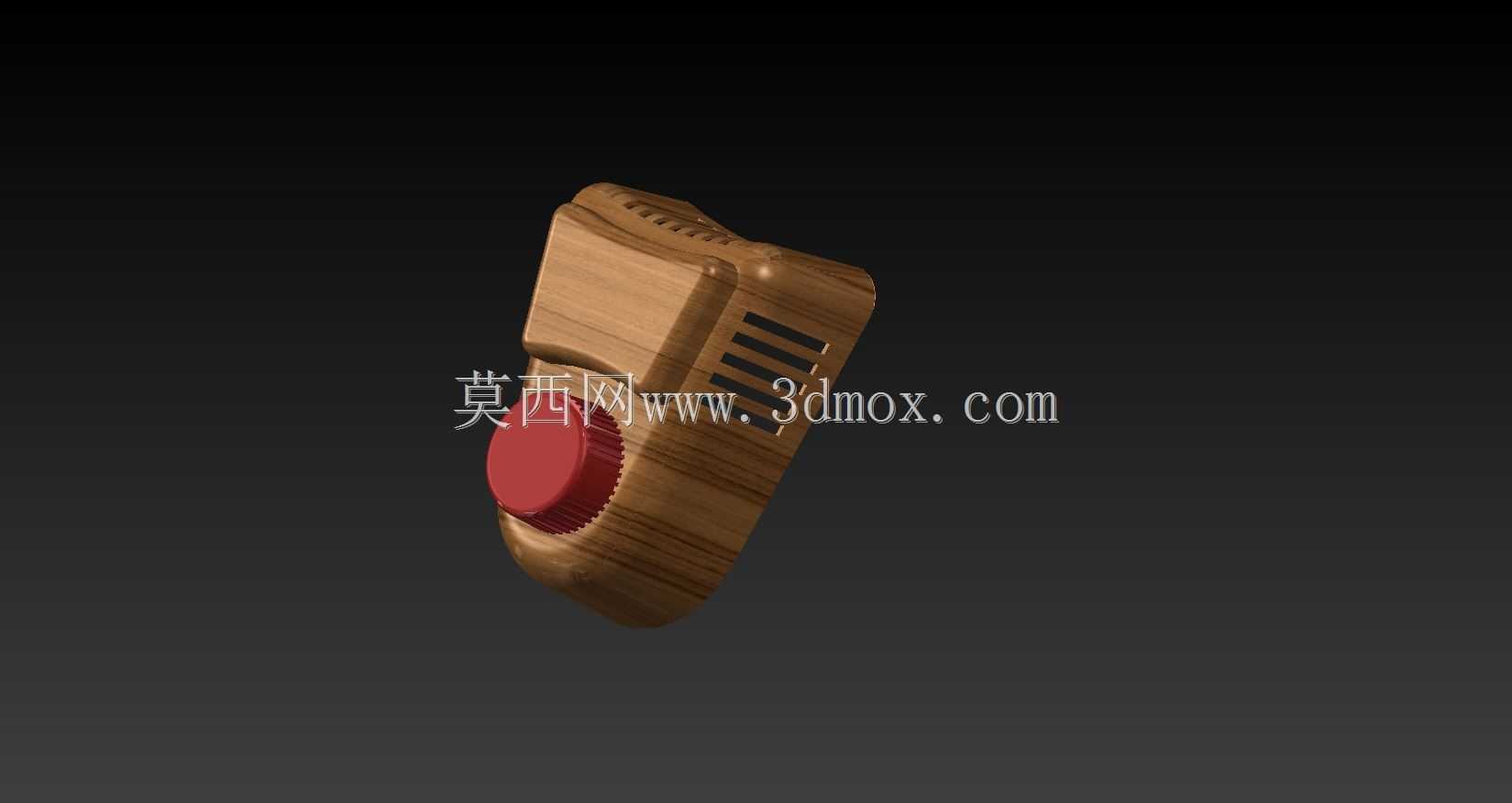

　　这款风扇调速器外壳主要适配台式、落地式民用风扇的转速调节模块，也可兼容小型工业轴流风扇的档位控制组件安装，作为调节模块的外部防护与操作承载结构，直接决定了调节组件的安装稳定性、操作手感与外观适配性。壳体主体采用仿木纹纹理的曲面造型设计，整体轮廓贴合手部握持操作的弧度，侧边设置多组平行排布的通风栅格，栅格开口角度经过反复调整，既可以保证内部调速模块工作时的热量散出，避免可控硅等发热元件长期积热导致性能衰减，又能阻挡日常使用中的灰尘、飞溅水滴直接进入壳体内部，降低电路短路风险。壳体一侧预留的旋钮安装位做了下沉式台阶处理，红色旋钮装配后与壳体表面形成自然的高度差，操作时手指可以轻松贴合旋钮侧边的防滑齿纹，旋转调节档位时不会出现打滑问题，

　　同时台阶结构可以避免旋钮受到外力磕碰时直接受力断裂，提升日常使用的抗损能力。从安装边界来看，壳体内部设置了多组定位筋位与螺丝柱，对应常规风扇调速模块的电路板安装孔位，装配时电路板可以直接顺着筋位滑入定位，不需要额外做位置调整，螺丝柱的高度经过精确计算，锁紧螺丝后电路板不会出现翘曲变形，同时壳体与风扇主体的连接位设置了卡扣与螺丝孔双重固定结构，既可以实现快速预定位，又能保证长期使用不会因为风扇运行的振动出现松脱。设计过程中针对壳体的壁厚做了均匀化处理，整体壁厚保持在2mm左右，转角位置全部做了圆角过渡，避免注塑生产时出现缩痕、应力集中等问题，表面的木纹纹理直接在模具表面做蚀纹处理，不需要后续二次喷涂就可以实现仿木外观效果，

　　有效降低生产环节的工艺成本。通风栅格的筋条宽度设置为1.5mm，相邻栅格的间距控制在3mm，既保证了通风面积满足散热需求，又不会因为栅格过宽导致手指误触内部带电部件，符合电器安全的相关要求。旋钮安装位的内孔尺寸匹配常规电位器的安装轴径，公差控制在合理范围内，装配后旋钮不会出现旷量，旋转时的阻尼感均匀一致，档位切换的反馈清晰。壳体整体的外形尺寸适配绝大多数常规风扇的机身安装位，不需要对原有风扇结构做额外修改就可以直接替换安装，兼顾了新机型配套与旧机型维修替换的使用需求。
