台式电动钢锯切割设备结构设计

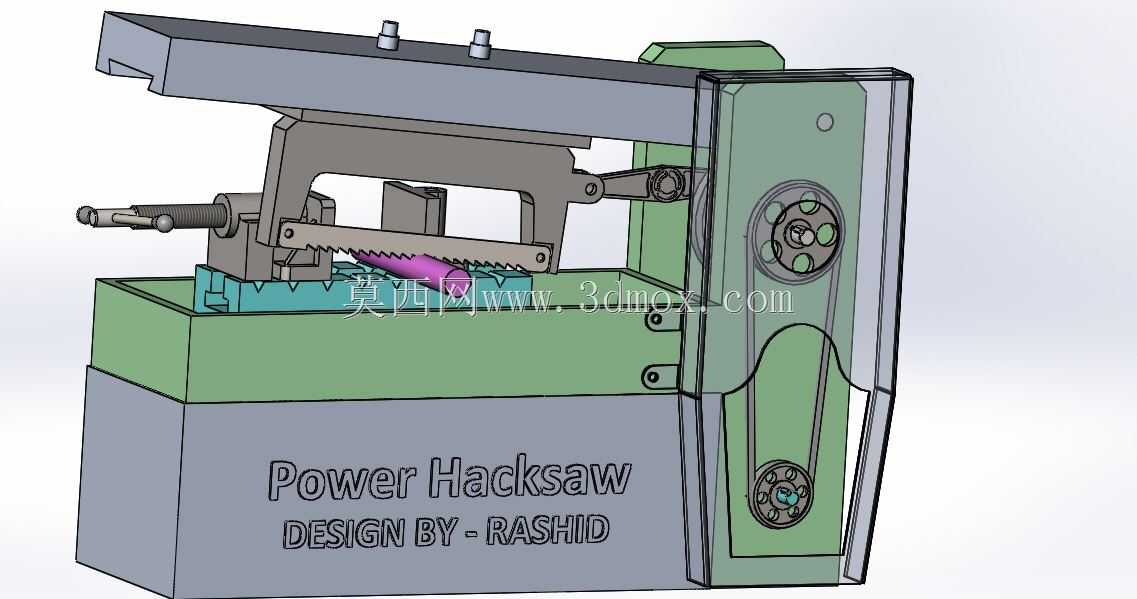

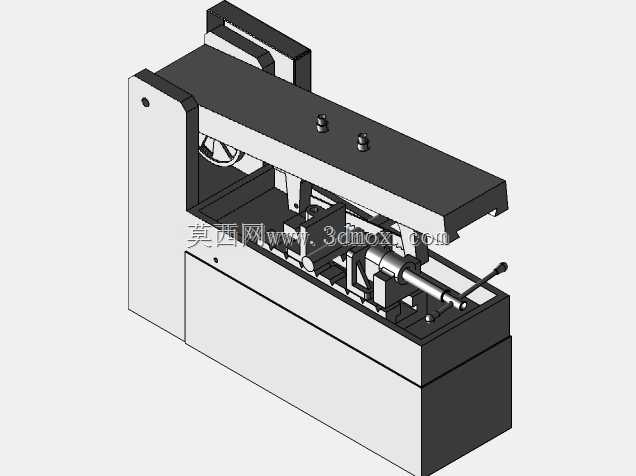

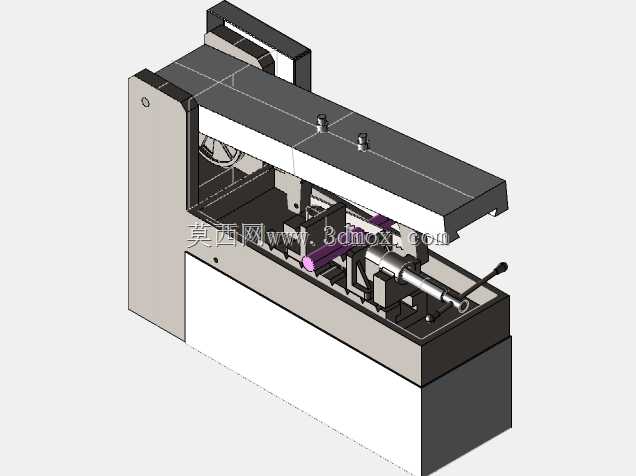

这款电动钢锯主要面向小型机加工车间、五金维修站点、教学实训场景的金属下料作业，可完成圆钢、扁钢、小型型材、有色金属棒料的定长切断工序，相比手工锯切能大幅降低操作人员劳动强度，同时保证锯切面的直线度与切口一致性，减少后续铣削、打磨的加工余量。从结构布局来看，设备采用立式箱体集成设计，下部为动力容纳腔，内置驱动电机与减速传动组件，中部为工件装夹工位，上部为往复锯切执行机构，整体安装边界控制在桌面级设备范畴，无需额外浇筑地基，可直接放置在常规钳工工作台面上使用，底部预留的固定孔位可配合螺栓完成与工作台的锁紧，避免锯切过程中设备出现窜动。设计过程中优先考虑锯切行程的力传递效率，曲柄滑块机构作为锯弓往复运动的核心传动部件，其偏心距经过匹配计算，既保证锯条具备足够的往复行程完成全截面切削，又控制了运动过程中的惯性冲击，降低整机运行振动。锯弓部分设置了锯条张紧调节结构，可快速完成锯条的更换与张紧度调整，适配不同齿距的机用锯条，针对不同硬度的金属材料可灵活切换切削参数。工件装夹位置采用丝杠进给式虎钳结构，钳口可根据工件截面形状调整夹持范围，夹持过程中可保证工件待切割位置与锯条运动方向垂直，避免出现斜口、夹锯等问题。设备外壳采用半包围式结构设计，将传动轮、运动副等危险部件全部罩入壳体内部，仅露出锯切作业区域与操作调节部位，既可以防止切屑飞溅伤人，也能避免外部杂物落入传动机构造成卡滞。锯切过程中，锯条的下压力可通过上部的导向限位结构控制，避免进给力过大造成锯条崩断，同时导向块可对锯条背部形成支撑，减少锯条高速往复过程中的侧向摆动，延长锯条使用寿命。整机的重心集中在下部箱体位置，即使锯切大截面工件时也不会出现倾覆风险，操作侧的控制部件全部布置在人手可及的范围内，装夹工件、调整行程、启停设备的操作流程符合一线操作人员的作业习惯，无需复杂培训即可上手使用。
