Corexy架构箭头切割数控设备结构

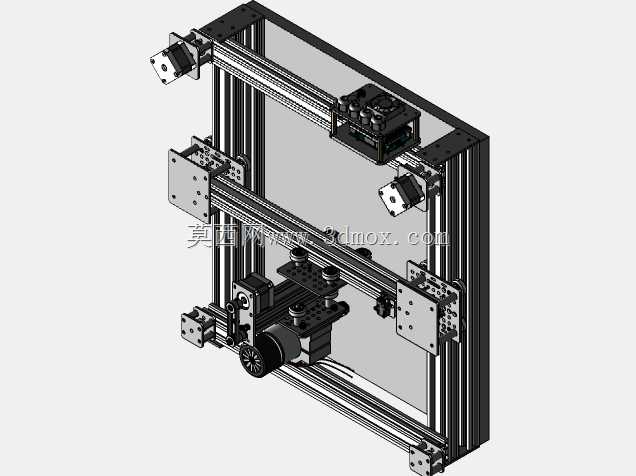

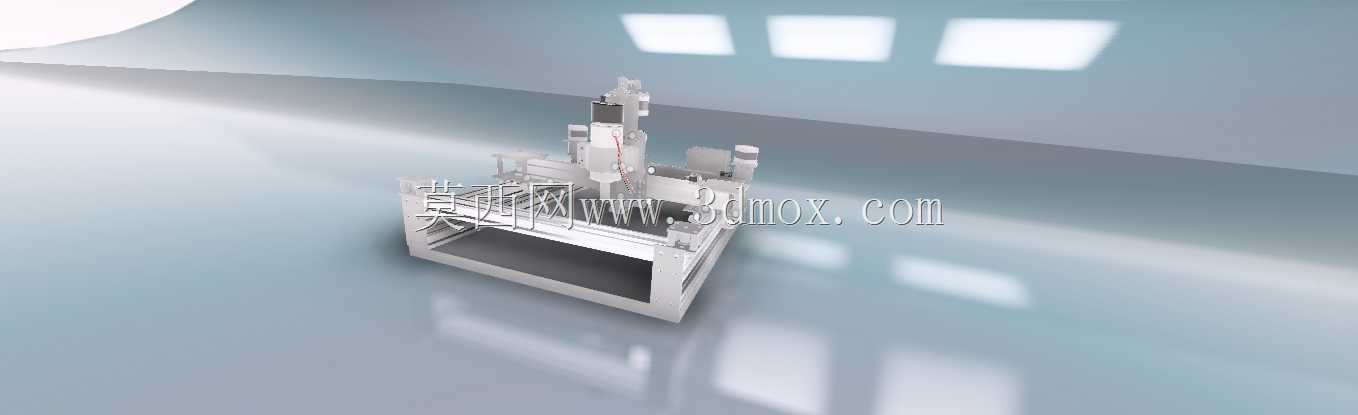

这款Corexy架构的箭头切割数控设备，主要面向小尺寸平面工件的高精度箭头轮廓切割作业场景，常见于小型加工工坊、DIY创客空间、小批量定制加工产线的异形裁切工序，可适配薄型金属板材、非金属片材的轮廓切割需求，尤其适合箭头类对称异形工件的批量加工，相比传统手动裁切能大幅提升轮廓一致性与加工效率。设备整体采用开放式龙门布局，机架主体选用3mm厚度铝板搭配4020规格工业铝型材搭建，铝型材的T型槽结构可灵活调整各部件安装位置，铝板则承担主要受力面的结构支撑，兼顾机架刚性与组装灵活性，DIY组件的选用也降低了整机的搭建门槛，使用者可根据自身加工需求对局部结构进行微调适配。从设计思路来看，Corexy传动架构的选用是核心亮点，该传动形式通过同步带的交叉绕设实现XY轴的联动控制，相比传统丝杆传动结构，运动部件重量更轻，高速运行时的惯性更小，能在保证切割精度的前提下提升空行程移动速度，适配小工件快速加工的节拍需求。机架的安装边界设计充分考虑了小型加工场地的空间限制，整体占地尺寸紧凑，底部预留了可调脚杯的安装位置，可根据地面平整度调整设备水平度，避免因机架倾斜导致的切割面垂直度偏差。设备的Z轴切割头模组采用独立安装座设计，可适配不同类型的切割执行端，使用者可根据加工材质更换对应的切割头组件，无需大幅改动机架结构。在结构细节上，各运动轴的导轨安装面均做了平面度适配设计，铝型材拼接处采用角件加定位销的组合固定方式，减少长期运行后的机架形变，传动同步带的张紧结构设置在机架侧端，无需拆解外罩即可快速调整皮带张紧度，降低日常维护的操作难度。设备的电控安装区域预留了充足的走线空间，各线缆可沿铝型材T型槽内布设，避免运动过程中线缆剐蹭影响运行稳定性，整体结构没有冗余设计，所有部件均服务于切割作业的精度与稳定性需求，对于想要搭建小型数控切割设备的结构设计人员来说，该结构的铝型材选型、传动布局、安装边界设计都具备较高的参考价值，可直接基于该结构调整尺寸参数适配不同幅面的加工需求。
