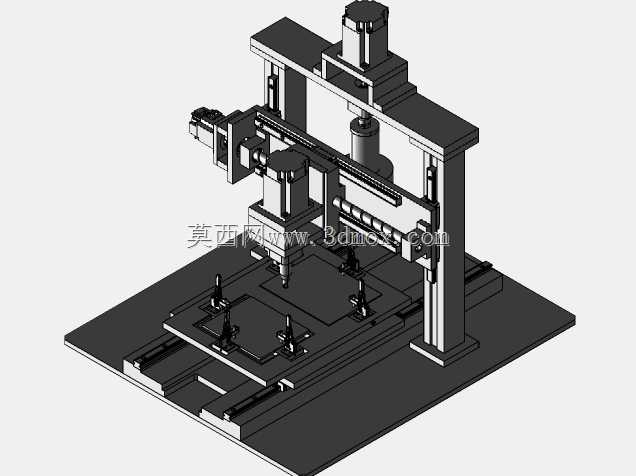

带伺服驱动的龙门式数控铣削设备结构

这款数控铣削设备的结构设计，主要面向中小尺寸平板类、框架类零件的平面铣削、型腔加工、钻孔倒角等工序场景，常见于小型五金加工厂、非标自动化零件加工车间、职业院校数控实训基地这类场景，适配多品种小批量的零件加工需求，不需要搭建复杂的生产线，单台设备即可完成从毛坯到成品的多工序铣削加工。从结构布局来看，采用固定龙门加双移动工作台的设计思路，床身底座为整体铸铁式安装基座，预留了地脚螺栓安装孔位，安装时需要保证基座平面的平面度公差不超过0.02mm每米，避免长期运行出现导轨磨损不均的问题。X轴方向采用双直线导轨搭配滚珠丝杠的传动结构，两个独立的工作台可分别沿X轴方向移动，能够实现交替上下料的加工模式，也就是一个工位处于加工区域时，另一个工位可以完成工件装夹，大幅减少设备待料停机的时间。Y轴传动组件安装在龙门横梁上，搭载独立的伺服驱动电机，可带动铣削主轴沿横梁方向做横向进给，Z轴主轴滑枕同样采用伺服驱动，可实现垂直方向的进给运动，主轴端预留了标准的刀具装夹接口，可适配不同直径的立铣刀、面铣刀、钻头等加工刀具。设备的三轴均配置了伺服驱动器，可实现进给速度的无级调节，同时搭配位置反馈组件，能够保证加工过程中的进给精度，满足普通精度等级零件的铣削加工要求。从安装边界来看，设备整体占地尺寸适配常规小型加工车间的工位布局，不需要过高的厂房层高，地面承重要求符合普通工业厂房的设计标准，电气控制柜可集成安装在设备侧方，减少额外的占地空间。设计过程中充分考虑了日常维护的便利性，导轨、丝杠的润滑点均设置在易操作的位置，主轴的冷却管路采用快插接口，方便后期更换维护，工件装夹区域配置了通用型的压紧夹具，可适配不同外形的毛坯零件装夹，不需要额外定制专用夹具就能完成多数常规零件的固定。龙门立柱与底座采用螺栓连接加定位销的固定方式，保证整体结构的刚性，减少铣削过程中的振动，提升加工表面的质量。
