Arduino Uno配套CNC屏蔽盒V3结构设计

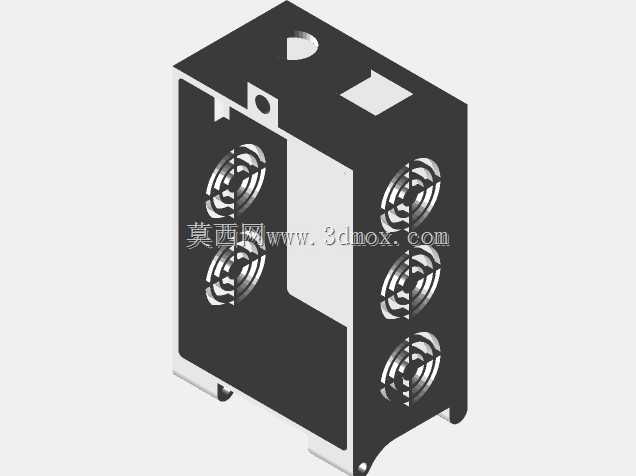

这款壳体针对教学类小型数控项目、个人DIY桌面级数控装置的控制单元集成需求设计，可同时容纳Arduino Uno R3主控板、CNC Shield V3扩展板以及4枚A4988步进驱动器，解决零散电子元件堆叠接线杂乱、易受外力磕碰、散热无规划的实际使用痛点。

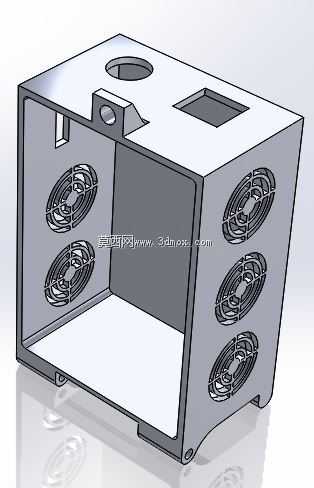

从实际安装边界来看，壳体内部腔体严格匹配三块板卡的叠加安装尺寸，预留了板卡接插件的对位开口，侧边对应USB接口、电源输入口、步进电机接线端的位置开设了规整的避让槽，无需额外打磨加工即可完成板卡的装入与接线操作，安装时板卡可通过壳体内部预设的定位柱完成固定，避免使用过程中板卡移位导致的接线松脱。

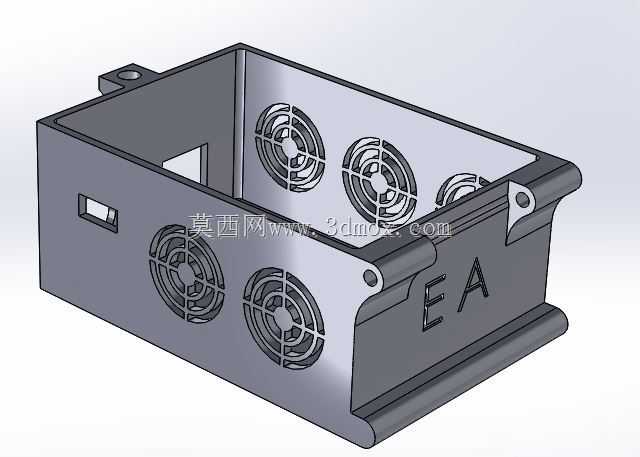

散热设计是这款壳体的核心考量点，壳体侧壁与底部分别对应A4988驱动器的发热位置开设了多组通风格栅，每枚驱动器的安装位置都正对一组通风孔，可形成贯穿式的空气流通路径，即便4枚驱动器同时满负载运行，也能通过自然对流带走芯片工作产生的热量，避免过热导致的驱动丢步、芯片损坏问题，无需额外加装固定风扇即可满足常规教学场景、低速运行工况下的散热需求。

壳体外侧设置的带孔安装耳，可方便将整个控制单元固定在桌面数控设备的机架侧面、设备台架下方或者实验台面板上，安装孔位适配常用的M3螺丝规格，安装后整体结构稳固，不会随设备运行产生的振动出现松晃。壳体边角做了圆弧过渡处理，没有尖锐的加工毛刺，日常调试接线时不会划伤操作人员，表面预留的标识区域可方便使用者标注各接线端口的定义，降低调试阶段的接线错误概率。

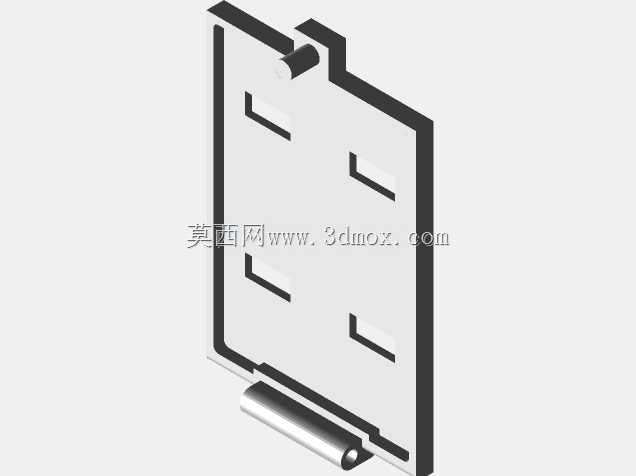

在设计思路上，这款壳体没有采用多余的装饰性结构，所有结构特征都服务于功能需求：腔体内部的加强筋既提升了壳体整体的结构强度，避免薄壁结构受挤压变形，同时也对板卡的安装位置起到辅助限位作用；开口位置的边缘做了加厚处理，反复插拔接线时不会出现端口边缘开裂的问题；壳体采用敞口式的装配设计，上盖可通过卡扣或者螺丝完成固定，日常检修、更换驱动模块、调整跳帽时无需完全拆下整个壳体，操作便捷度更高。

从应用场景来看，这款壳体既可以用于高校机器人教学实验、数控入门课程的实训装置组装，也适用于个人DIY小型雕刻机、桌面级数控绘图仪、小型3D打印装置的控制单元集成，能够在非工业级严苛环境下为控制板卡提供可靠的物理防护，同时规整设备内部的走线布局，提升整套小型数控装置的完成度与使用可靠性。
