四轮竞技足球机器人结构设计方案

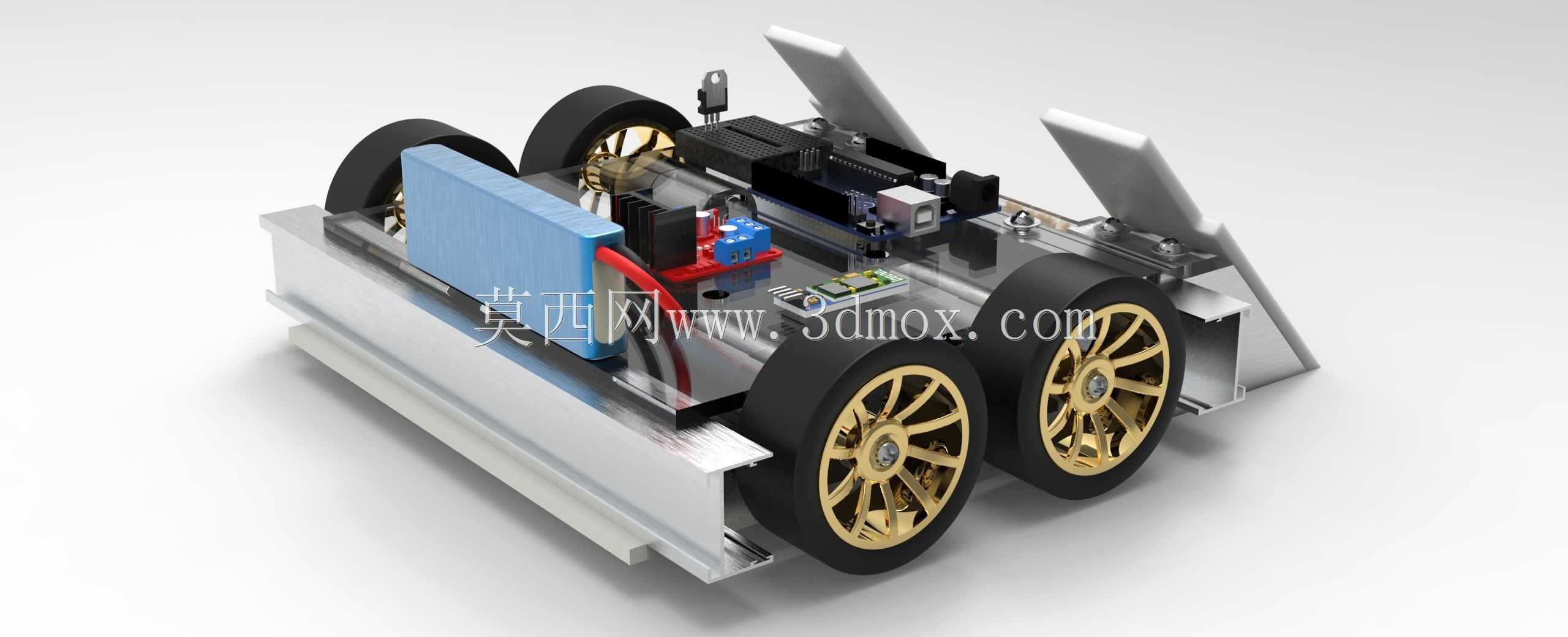

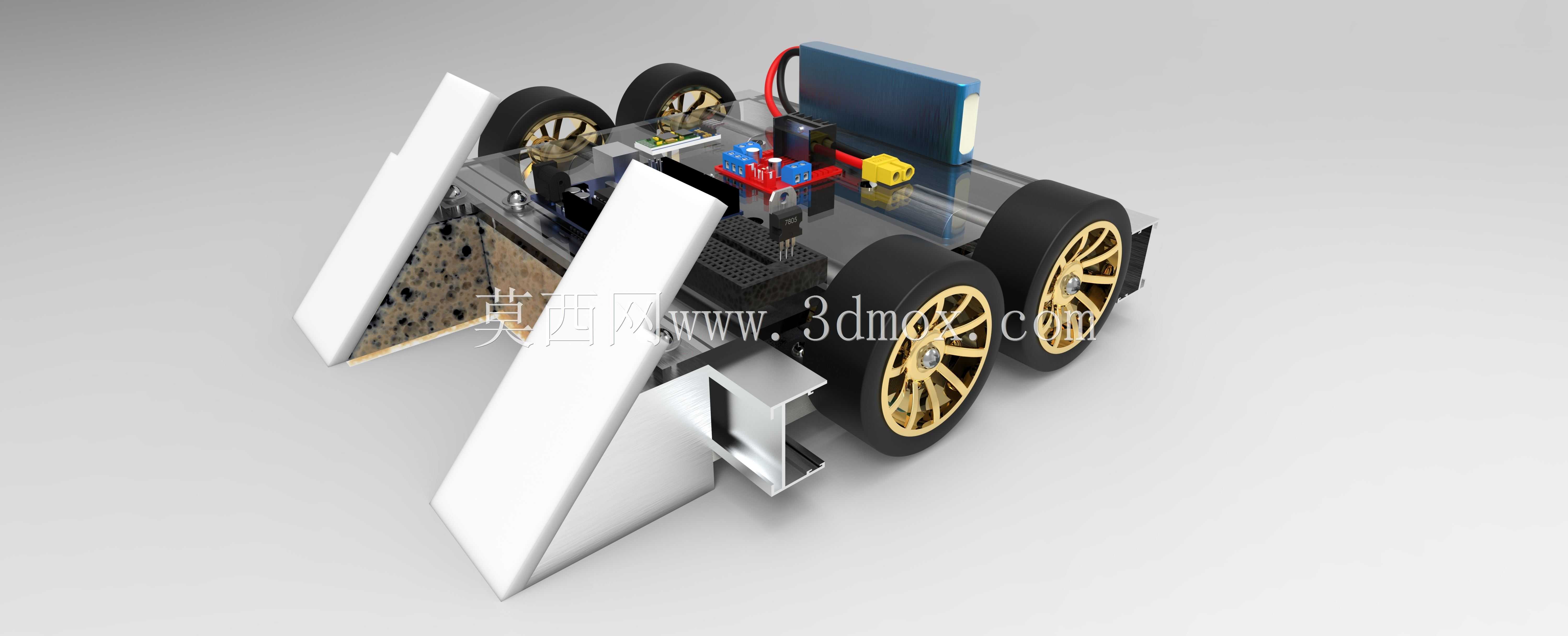

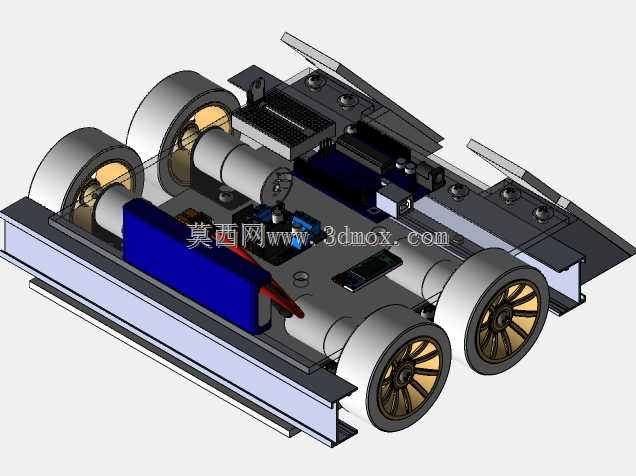

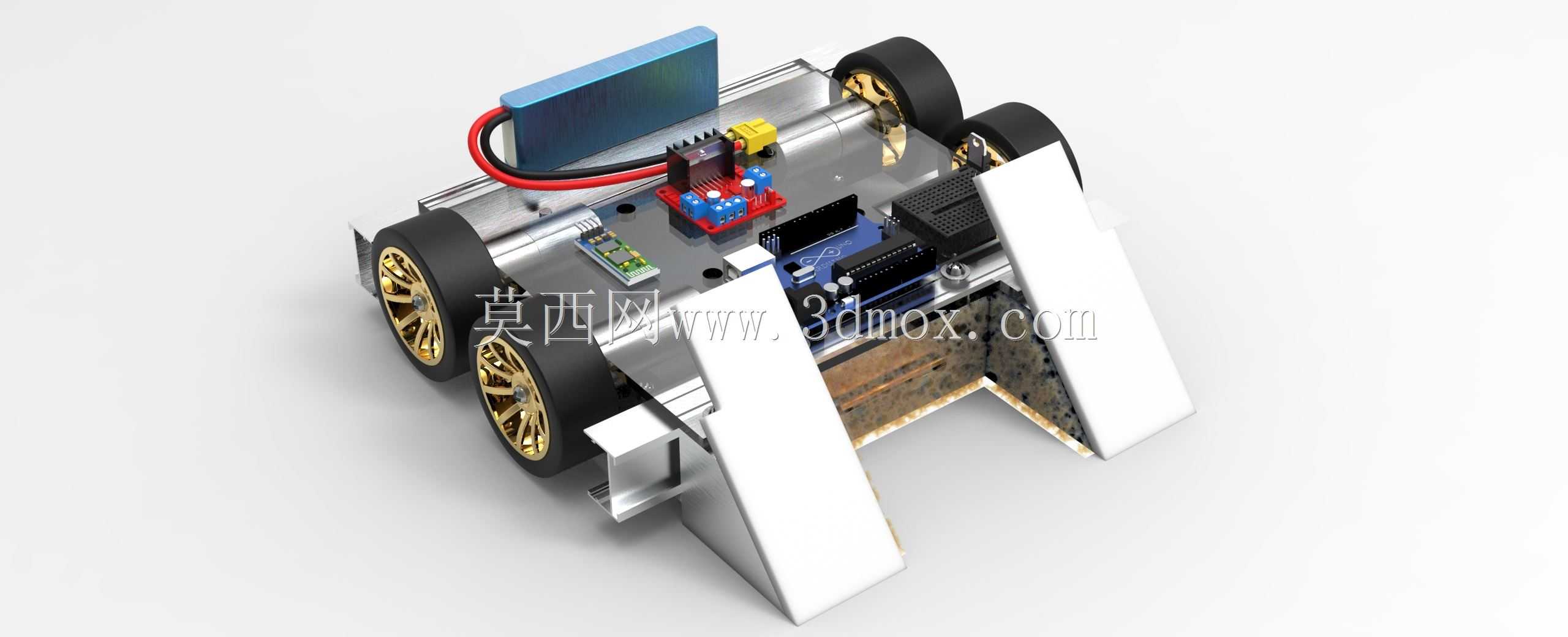

这款轮式竞技机器人主要面向青少年机器人足球赛事、高校机电创新实训场景设计，核心功能是在划定的平整竞赛场地内完成自主寻球、控球推进、射门得分的整套竞技动作，可适配常规尺寸的乒乓球、专用轻质赛事足球作为作业对象。整机采用四轮差速驱动布局，四个驱动轮对称布置在底盘两侧，轮组选用带防滑纹理的橡胶胎面搭配硬质轮毂，在保证足够抓地力的同时，能实现零半径转向，适配赛场内狭小空间的快速变向、急停急转需求，不会因为转向半径过大错失控球或射门时机。前端的楔形控球挡板是核心作业部件，采用倾斜角度设计，两侧挡板向外张开形成喇叭状导入口，能在机器人行进过程中把滚动的球体引导至底盘前端的持球区域，挡板内侧贴附防滑缓冲材质，既可以避免刚性碰撞导致球体弹出，也能在带球推进过程中限制球体的侧向位移，保证行进间控球的稳定性。底盘上层采用分层堆叠的安装布局，最底层为驱动轮安装板，预留了电机安装位与走线槽，四个直流驱动电机直接固定在底盘侧板上，动力通过轮轴直接传递给驱动轮，省去了额外的传动结构，降低整机自重与传动损耗。中层为控制电路安装区，主控单元、电机驱动模块、稳压模块、无线通讯模块依次固定在绝缘安装板上，各模块之间预留足够的散热间隙，走线沿底盘预设的线槽排布，避免运动过程中线路拉扯脱落。上层为电源安装位，动力电池固定在底盘中后段位置，平衡前端控球机构的重量，避免整机重心过于靠前导致爬坡或者急刹时前倾。设计过程中优先考虑了零部件的互换性，除标准电子元器件外，其余结构件均可通过常规板材切割、3D打印工艺加工制作，安装孔位统一采用标准孔径，方便参赛人员根据赛事规则调整挡板角度、轮距参数，也可快速替换损坏的零部件。整机外轮廓尺寸控制在竞赛规则允许的边界范围内，宽度不会超出赛场通道的最小通行宽度，高度满足赛事对机器人顶部投影尺寸的限制，所有突出部件均做了圆角处理，避免竞技过程中剐蹭场地或者对方机器人。无线通讯模块布置在底盘靠上的位置，减少金属结构件对信号的屏蔽，保证操控端的指令可以稳定传输，稳压模块单独布置在靠近电源接口的位置，减少供电线路的压降，给主控与驱动模块提供稳定的电压输入，避免电机启动时的电压波动导致主控复位。
