多自由度夹取式小型机械臂结构设计

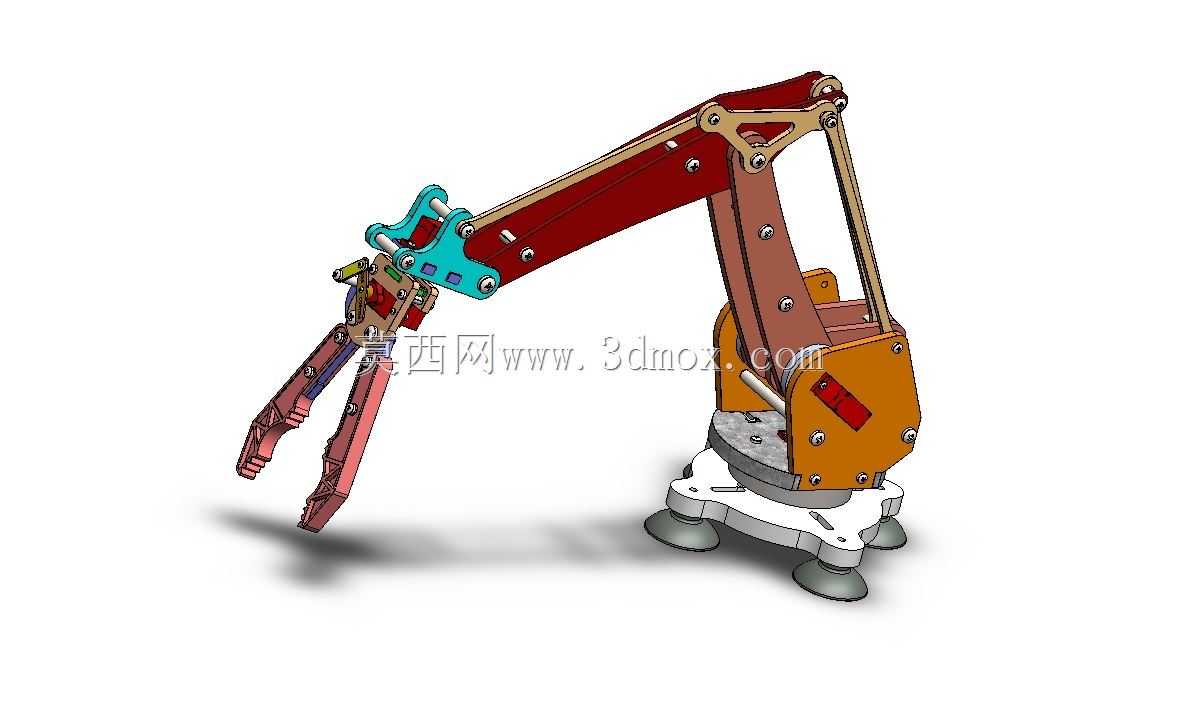

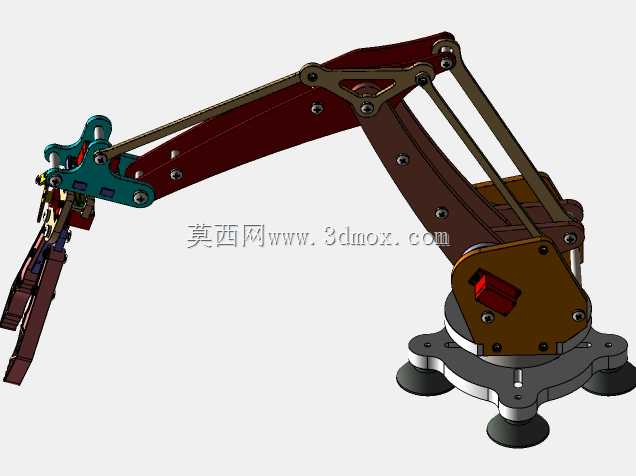

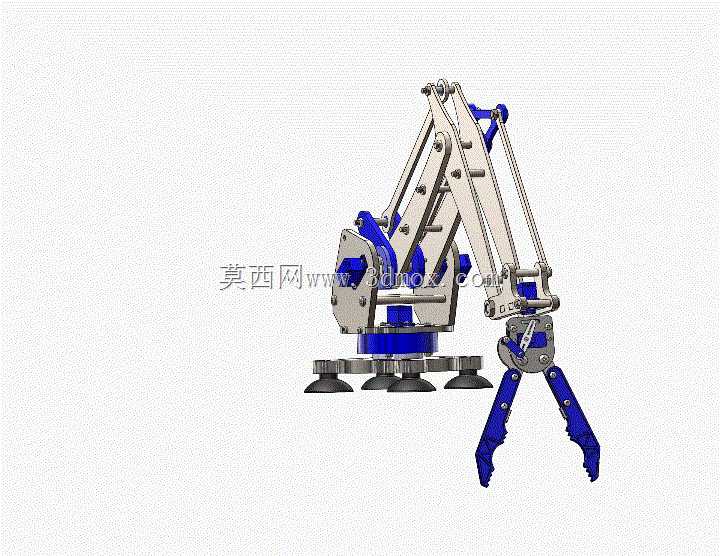

这款小型多关节机械臂主要面向轻载工位的物料转运、工件上下料场景，常见于电子元器件分拣、小型注塑件取件、教学实训平台搭建等工况，可替代人工完成重复性的定点取放动作，适配狭窄工位内的操作需求。从结构设计逻辑来看，整机采用串联多关节布局，底座设置三个可调式真空吸盘支撑脚，可直接吸附在光滑工作台面完成固定，无需额外打孔安装，安装边界仅需预留直径280mm的圆形台面空间，底座总高度控制在70mm以内，不会占用过多垂直安装空间。大臂与小臂均采用箱型折弯结构搭配加强筋设计，在保证1.2kg额定负载下结构刚度的同时，尽可能降低臂体自身重量，减少关节驱动端的负载冗余。腕部末端配置平行夹爪，夹指做了防滑齿形处理，开合行程覆盖0-65mm，可适配不同外形的小型工件夹取，夹爪与腕部采用快拆接口设计，可根据工况需求更换吸盘、焊笔等不同执行末端。关节处采用连杆联动配合铰接轴承的传动方案，相比纯齿轮传动结构，装配公差更容易控制，后期维护时仅需更换磨损的铰接轴套即可，无需整套更换传动组件。臂体的走线全部采用内嵌式布局，所有线缆从臂体内部空腔穿过，避免运动过程中线缆与周边设备发生剐蹭，同时降低车间粉尘、切削液对线束的侵蚀。设计过程中对各关节的运动极限做了物理硬限位，大臂俯仰角度范围控制在-30°到75°，小臂回转角度覆盖0到180°，腕部可实现360°回转，整体工作半径最大可达420mm，可覆盖工作台面大部分常规操作区域，不会出现运动死点。底座内部预留了驱动元件与控制板的安装空间，所有安装孔位都做了定位凸台设计，装配时无需反复调整对位，可有效缩短组装工时。臂体各连接部位的紧固件全部采用内六角圆柱头螺钉，沉头孔设计保证臂体外表面无凸起结构，避免运动过程中勾挂周边管线。从实际使用角度出发，该结构的运动惯量经过配重优化，启停过程中臂体晃动量控制在0.5mm以内，可满足轻载场景下的重复定位精度要求，适合小型自动化设备集成商作为标准执行单元选用，也可作为机械结构教学的演示样机使用，帮助学习者理解串联关节机械臂的运动原理与装配逻辑。
