液压制动助力器结构设计三维模型

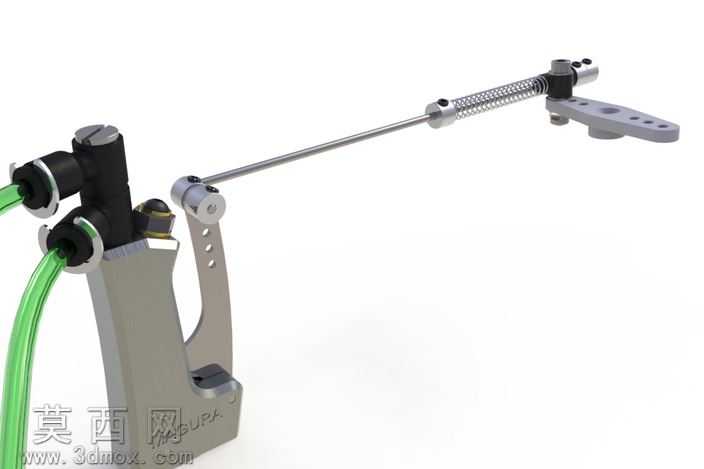

本模型为液压制动助力器的完整三维设计成果，建模过程中严格遵循液压制动元件的实际工程尺寸比例，对各组成部件进行了精细化的结构还原。整体建模从核心的阀体基座开始，首先完成基座的主体轮廓搭建，精准还原基座上的管路接口、安装定位孔、铰接支座等结构特征，确保基座的安装适配性符合实际装车要求。随后对制动输入推杆组件进行建模，还原推杆的杆身结构、端部铰接接头、复位弹簧的螺旋形态与节距参数，弹簧部分采用螺旋扫描特征生成，准确匹配弹簧的线径、有效圈数与两端并圈结构，保证弹簧的力学仿真基础参数准确。针对液压控制阀体部分，细致还原了内部的阀腔通路、阀芯安装位、密封槽结构，同时对外部连接的快插管路接头进行建模，还原接头的卡紧结构、密封锥面特征，配套的液压管路采用扫掠特征生成，还原管路的弯曲走向与端部连接结构。输出端的制动摇臂组件建模中，准确还原摇臂的铰接孔位、力臂比例、连接安装孔的分布位置，确保摇臂的传动比符合液压制动助力的设计要求。渲染阶段对不同部件赋予对应材质：金属基座与摇臂部件采用哑光金属漆材质，还原铸铝与钢制部件的表面质感；复位弹簧采用光亮镀锌金属材质，还原金属弹簧的表面光泽；液压管路采用半透明绿色工程塑料材质，清晰展示管路的内部通路视觉效果；密封部件采用黑色橡胶材质，还原橡胶件的哑光柔性质感。整体装配过程严格按照实际装配关系添加配合约束，保证各活动部件的运动自由度符合实际工作状态，可直观展示制动输入时推杆推动阀芯、建立液压压力、推动摇臂输出制动力的完整动作逻辑，模型结构完整无缺失，各部件间无干涉问题，可用于液压制动系统的结构教学、原理演示以及相关产品的设计参考。
