工程车辆用螺旋弹簧式避震减震器结构

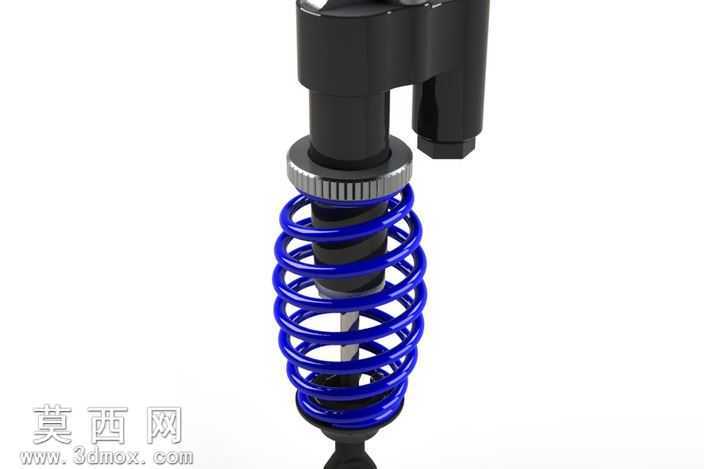

本模型为工程车辆配套的螺旋弹簧式液压避震减震器，建模阶段采用SolidWorks完成全参数化结构搭建，首先依据避震器的实际功能逻辑拆分核心组件：顶部安装连接座、阻尼调节旋钮、液压阻尼筒主体、高强度螺旋弹簧、底部连接吊耳，各零件均按照真实工业产品的尺寸比例进行1:1还原，保证各部件装配间隙符合实际生产装配公差要求。建模过程中对阻尼筒外壁的防滑调节齿、弹簧端部的并圈磨平结构、连接座的安装孔位倒角等细节特征做了精细化处理，避免出现破面、重叠面等建模缺陷，所有特征均采用实体建模方式生成，可直接用于后续的干涉检查、运动仿真环节。材质与渲染阶段，针对不同部件的实际材质属性分别赋予对应材质：阻尼筒主体采用哑光黑色硬质金属材质，模拟钢制缸筒经发黑处理后的表面质感，调节旋钮赋予银灰色金属拉丝材质还原铝合金加工件的视觉效果，螺旋弹簧采用高饱和度亮蓝色烤漆金属材质，还原工程车辆减震弹簧常见的表面涂装效果，底部连接结构赋予哑光黑色橡胶与金属复合材质，模拟缓冲衬套的质感。渲染时采用三点布光方式，主光从侧上方打亮弹簧的螺旋曲面以突出螺旋结构的层次感，辅光补亮阻尼筒的暗部细节避免出现死黑区域，轮廓光勾勒整个减震器的外轮廓提升立体感，最终渲染效果清晰展现各部件的结构层次与材质差异。结构设计上，该避震器采用液压阻尼配合螺旋弹簧的经典缓冲结构，弹簧套置于阻尼筒外侧，可承受轴向的冲击载荷，阻尼筒内部的液压油路可将冲击产生的动能转化为油液的热能耗散，顶部的调节旋钮可通过改变阻尼油路的通流面积调整阻尼软硬，适配不同载重、不同工况下的缓冲需求，上下两端的连接结构分别对应车架与车桥的安装位，可实现快速装配固定，整体结构紧凑，缓冲行程设计符合工程车辆在非铺装路面行驶的减震需求，可有效过滤行驶过程中产生的颠簸冲击，提升车辆行驶的稳定性与结构件使用寿命。
