洋基结构等速万向传动轴三维建模作品

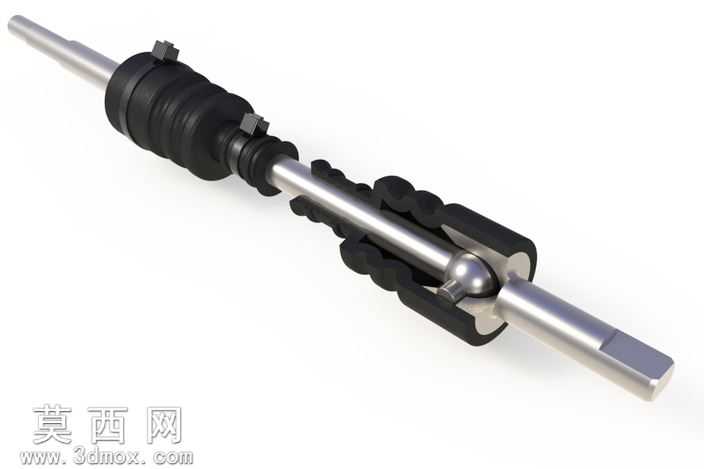

本作品为等速万向传动轴的三维参数化建模成果，建模阶段依托主流三维机械设计软件完成全流程搭建，首先从核心功能结构入手拆解产品组成：整体包含两端轴杆、中间球铰式万向节主体、多段防尘密封套、轴向定位卡箍等核心部件，建模过程严格遵循机械传动件的尺寸配合逻辑，对球铰内部的钢球、保持架、星形套等精密配合结构做了1:1的特征还原，保证各部件间的装配约束符合实际运动要求，可直接用于后续的运动仿真验证。材质渲染阶段针对不同部件的实际应用材质做了区分处理：两端金属轴杆采用抛光合金钢材质，调整金属粗糙度参数还原机加工后的金属光泽与细微纹理，表面做了轻微的倒角与圆角处理，符合实际轴类零件的加工工艺要求；中间万向节的金属保持架、钢球部分采用高硬度轴承钢材质，渲染时强化了金属表面的高光反射效果，体现精密配合部件的加工精度；外层的黑色防尘套采用耐油橡胶材质，调整材质的漫反射与凹凸参数，还原橡胶件表面的细微防滑纹理与哑光质感，配套的固定卡箍采用镀锌金属材质，还原标准紧固件的表面处理效果。结构设计上充分考虑万向轴的实际使用场景，中间球铰结构可实现大角度的动力传输，满足变角度传动的功能需求，轴杆端部做了扁位与定位轴颈设计，可与两端传动部件实现可靠连接，防尘套采用多段波纹式结构，可随万向节的角度摆动自由伸缩变形，避免内部润滑脂泄漏同时阻挡外界粉尘进入。建模过程中对所有配合面做了公差预留设计，各部件的装配关系完全符合实际机械装配逻辑，无干涉错配问题，整体模型结构完整，细节还原度高，既可以作为机械设计教学的演示案例，也可用于传动系统的方案验证、结构优化参考，渲染输出的效果图清晰展现了产品的结构层次与材质特征，直观呈现万向轴的整体外观与核心结构特点。
