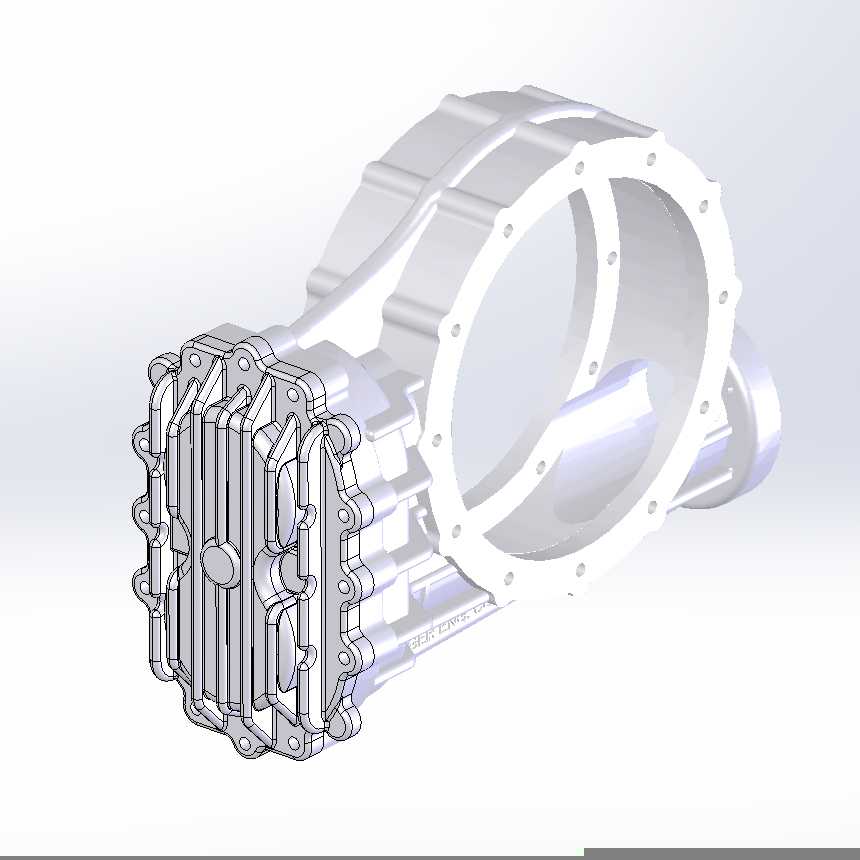

乘用车传动系统后端密封端盖结构

　　在乘用车前置后驱以及四驱车型的传动系统布局中，这类后端盖属于变速器总成的核心密封承载构件，安装位置处于变速器箱体靠近传动轴输出侧的末端，主要作用是封闭变速器壳体的后端开口，同时为内部的轴承、齿轮组件提供轴向定位支撑，还要隔绝外部泥水、粉尘侵入箱体内部，避免润滑油泄漏，保障传动组件在密闭的油浴环境下稳定运行。

　　从实际装车的工况来看，这个端盖需要承受变速器工作过程中产生的轴向载荷，尤其是车辆急加速、急减速或者爬坡大扭矩输出时，齿轮啮合产生的轴向推力会通过轴承传递到端盖的安装止口上，所以设计时在端盖的外侧布置了多道平行的竖向加强筋，这些筋条一方面是提升端盖整体的结构刚度，避免长期受交变载荷出现变形导致密封面失效，另一方面筋条之间形成的空气流道可以增大散热面积，变速器工作时内部齿轮搅动润滑油产生的热量会通过箱体传递到端盖，筋条结构能在车辆行驶过程中利用迎面气流带走热量，降低润滑油的工作温度，延缓油品老化速度。

　　端盖的连接法兰面采用了一圈均匀布置的螺栓孔设计，安装时通过螺栓将端盖压紧在变速器箱体的结合面上，结合面之间会涂敷密封胶或者加装密封垫片，螺栓的间距经过严格计算，保证整个法兰面的压紧力均匀分布，不会出现局部压紧力不足导致的渗油问题。端盖内侧设计有轴承安装座孔，座孔的尺寸精度和形位公差要求很高，需要和轴承外圈实现过盈配合，为输出轴的后端轴承提供精准的定位，保证输出轴的旋转同轴度，避免轴系运转出现异响或者异常磨损。

　　从结构设计的细节来看，端盖的主体采用压铸铝合金材质，这类材质重量轻，导热性能好，同时具备足够的结构强度，符合乘用车轻量化的设计要求。端盖边缘的轮廓完全匹配变速器箱体的后端外形，和箱体结合的止口位置设计有定位台阶，安装时可以快速实现对位，降低装配难度，提升生产线的装配效率。端盖外侧的下部预留了传感器安装位，可以安装转速传感器或者油温传感器，用来采集变速器输出轴的转速信号以及箱体内部的油温数据，为整车的TCU控制单元提供运行参数，保障变速器换挡逻辑的精准性。

　　在安装边界方面，这个端盖的轴向突出尺寸需要严格控制，不能和周边的传动轴、车身底板以及排气系统部件产生运动干涉，设计时已经预留了足够的安全间隙，同时端盖的外轮廓做了多处圆角过渡，避免应力集中，在车辆行驶过程中遇到路面碎石冲击时，圆角结构可以分散冲击力，降低端盖被击裂的风险。端盖的下部还设计有回油通道，飞溅到端盖内壁的润滑油可以通过回油通道流回变速器的油底壳，保证润滑油的循环顺畅，避免端盖位置积油导致的油封渗漏问题。

　　在实际的维修场景中，这类端盖的拆卸不需要完全拆解变速器总成，只需要拆下连接螺栓就可以露出后端的轴承和齿轮组件，方便维修人员检查后端轴承的磨损情况，更换油封，一定程度上降低了变速器的后期维护成本。设计时也考虑了维修拆装的便利性，在法兰面的对称位置设计了两个螺纹顶出孔，拆卸时可以将螺栓拧入顶出孔，平稳将端盖从箱体止口中顶出，避免用撬棍硬撬损坏结合面的平面度，影响二次安装的密封性能。
