机器人用HC-SR04超声波传感器安装固定支架

做移动机器人避障方案的结构设计时，HC-SR04超声波模块的安装固定一直是容易被忽略但影响实际检测效果的环节，这款支架就是针对该模块的安装痛点做的适配设计。从实际应用场景来看，这类支架主要用在小型轮式教育机器人、AGV小车、竞赛类机器人的前端探测位，用来把超声波模块稳定固定在机器人本体上，避免模块在机器人移动过程中出现晃动、偏移，导致测距数据出现误差。

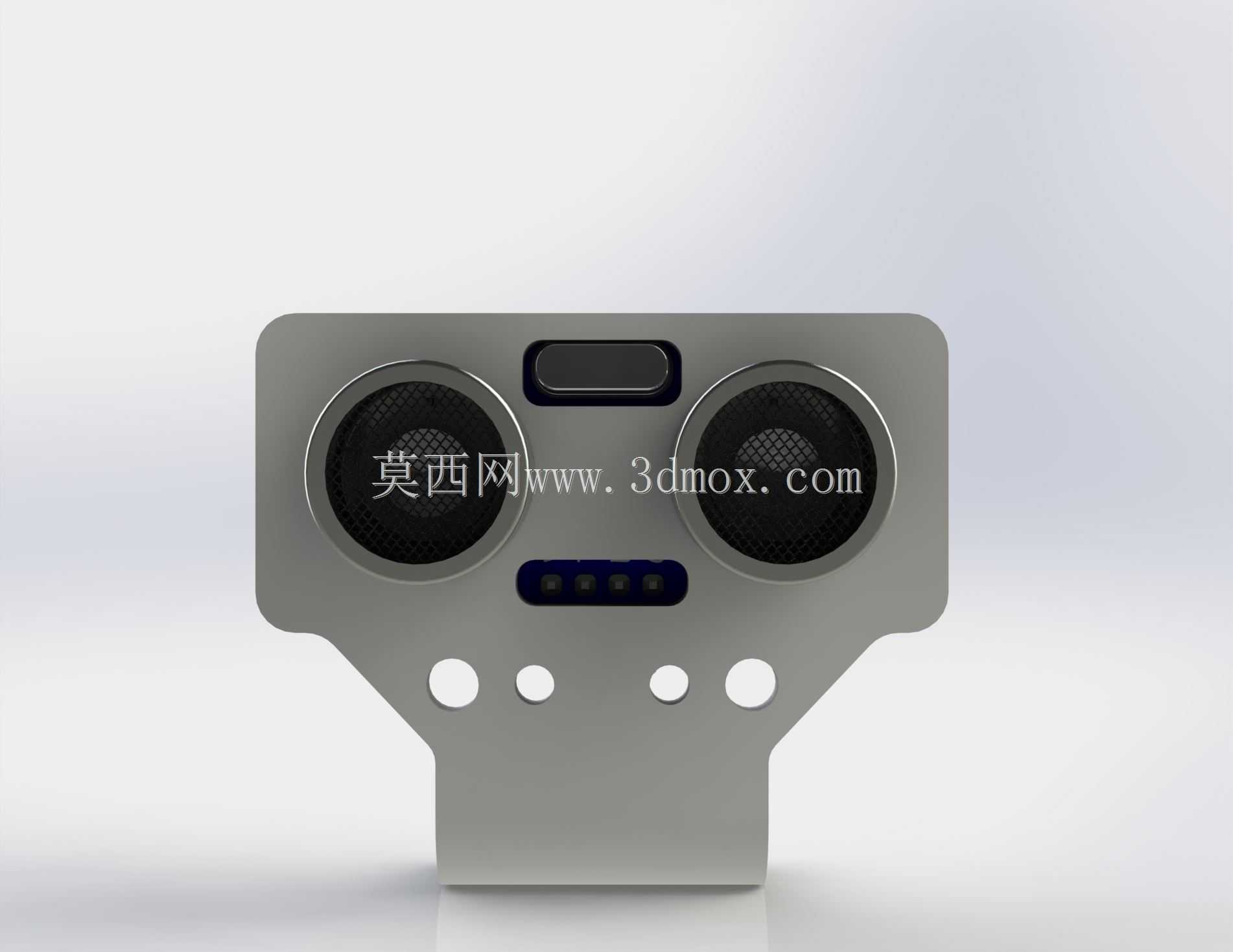

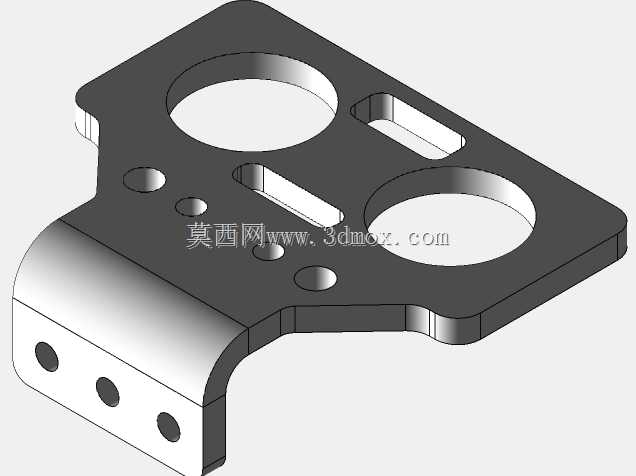

从功能特性上看，支架采用一体化折弯成型的结构，主体承托面刚好贴合HC-SR04模块的背部轮廓，两个圆形的超声探头开孔位置完全对准模块的收发端面，不会遮挡探头的声波发射与接收路径，保证15度左右的探测锥角不会被支架结构干扰。支架下部预留的四个安装孔，孔径适配常用的M2、M2.5规格螺丝，既可以直接锁附在机器人的亚克力或铝合金上层板上，也能配合铜柱做垫高安装，调整传感器的离地高度，适配不同底盘高度的机器人结构，避免地面杂波对近距离测距的干扰。

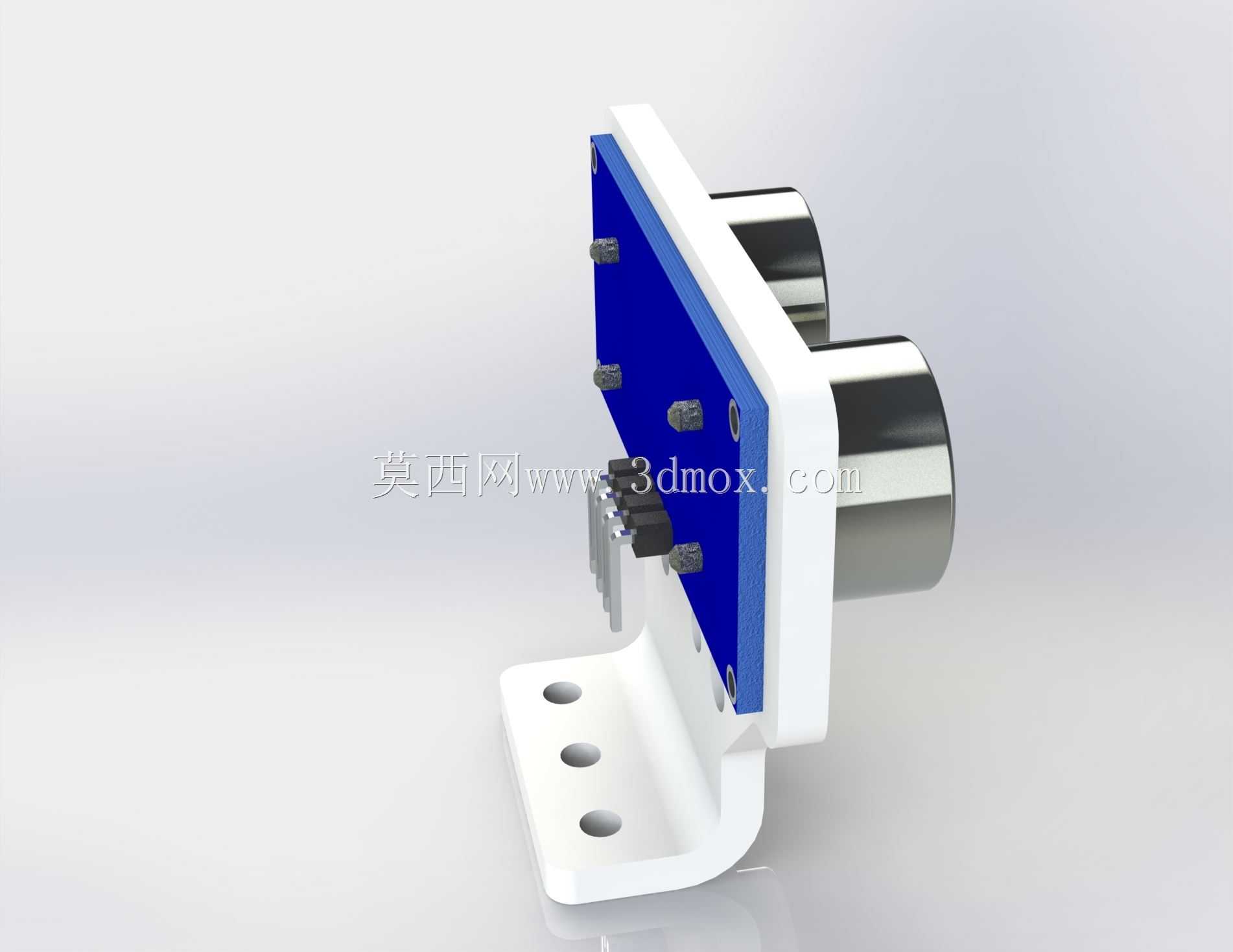

设计思路上没有做多余的冗余结构，整体采用薄板折弯工艺，加工难度低，不管是3D打印打样还是钣金批量加工都能快速实现，支架上部的开槽刚好避让模块上的指示灯与排针位置，安装后不需要额外修改模块本身的接线，模块可以直接卡在支架的承托槽内，配合少量热熔胶或者双面胶就能完成初步固定，再通过两侧的限位边限制模块的左右窜动，不需要在模块PCB上额外打孔，不会损伤传感器的电路结构。

安装边界方面，支架整体宽度刚好匹配HC-SR04模块的45mm标准宽度，折弯后的立边高度控制在12mm，不会高出模块的探头端面，避免产生声波反射造成的近距离误触发；下部的安装支脚长度预留了15mm的调节空间，安装时可以根据机器人的前端造型微调前后位置，让探头端面突出机器人外壳3-5mm，减少外壳结构对声波的遮挡。实际装车测试时，这种固定方式能让模块的测距稳定性提升不少，不会因为机器人行进过程中的震动导致模块角度偏移，出现侧方障碍物漏检的问题，对于做机器人入门项目的开发者来说，不需要自己反复测量尺寸画支架，直接用这个结构就能快速完成传感器的装配，省去了大量的适配调试时间。
