仿生类人双臂机器人肩部支撑联动结构

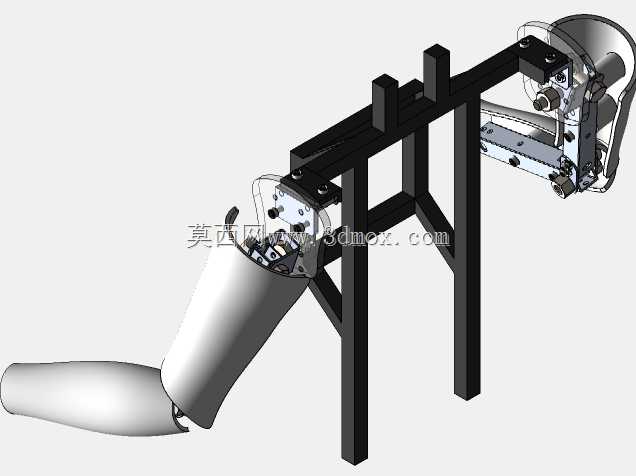

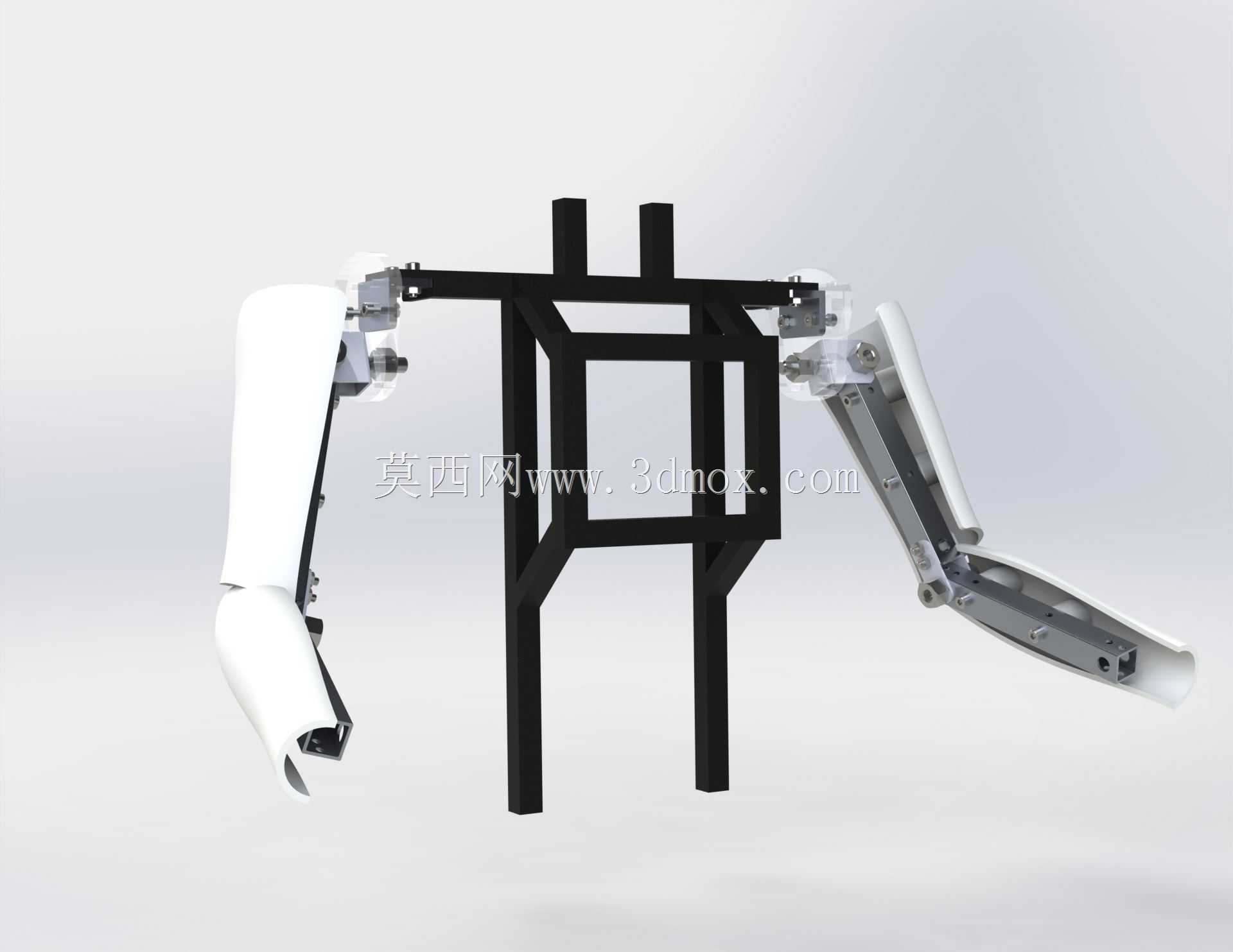

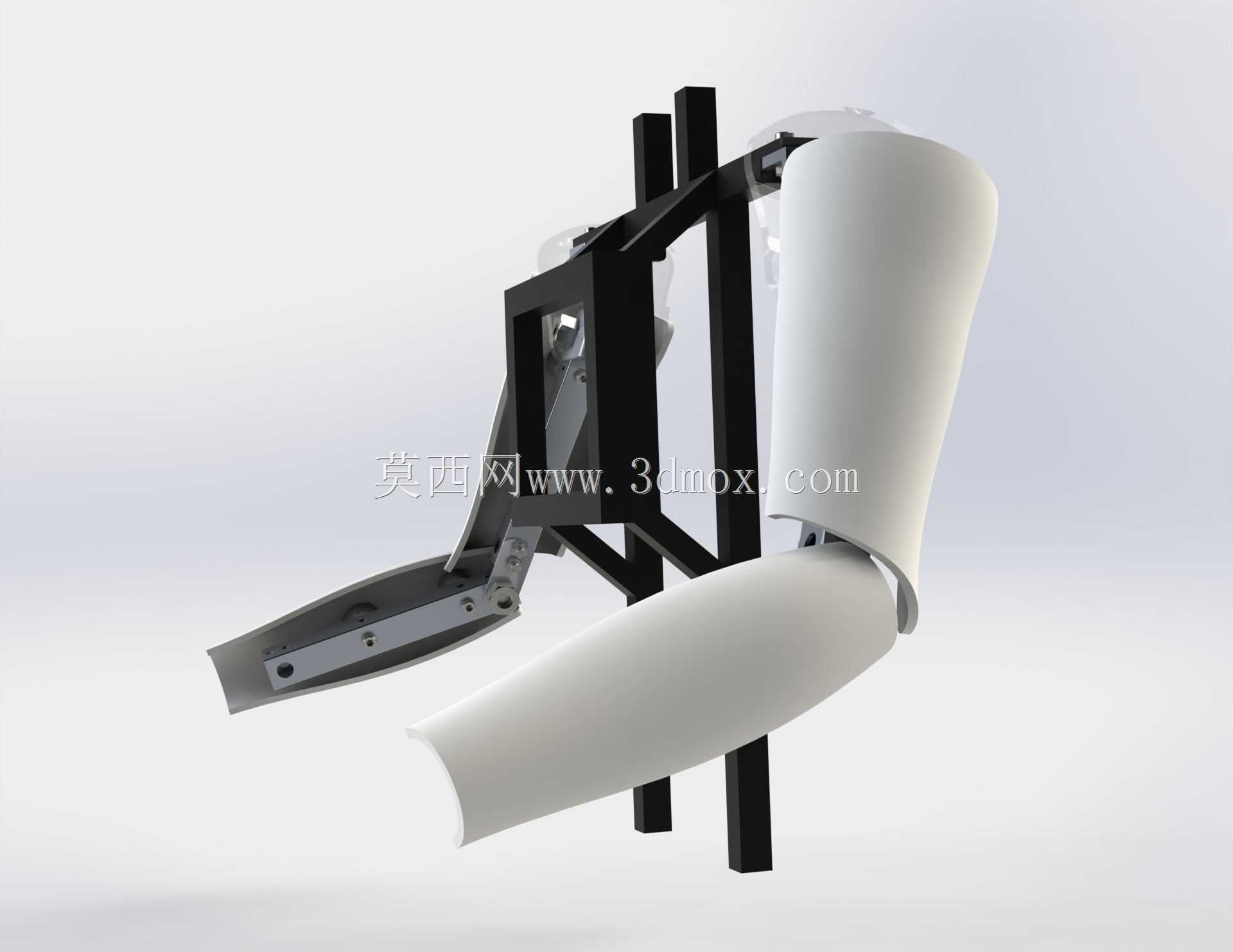

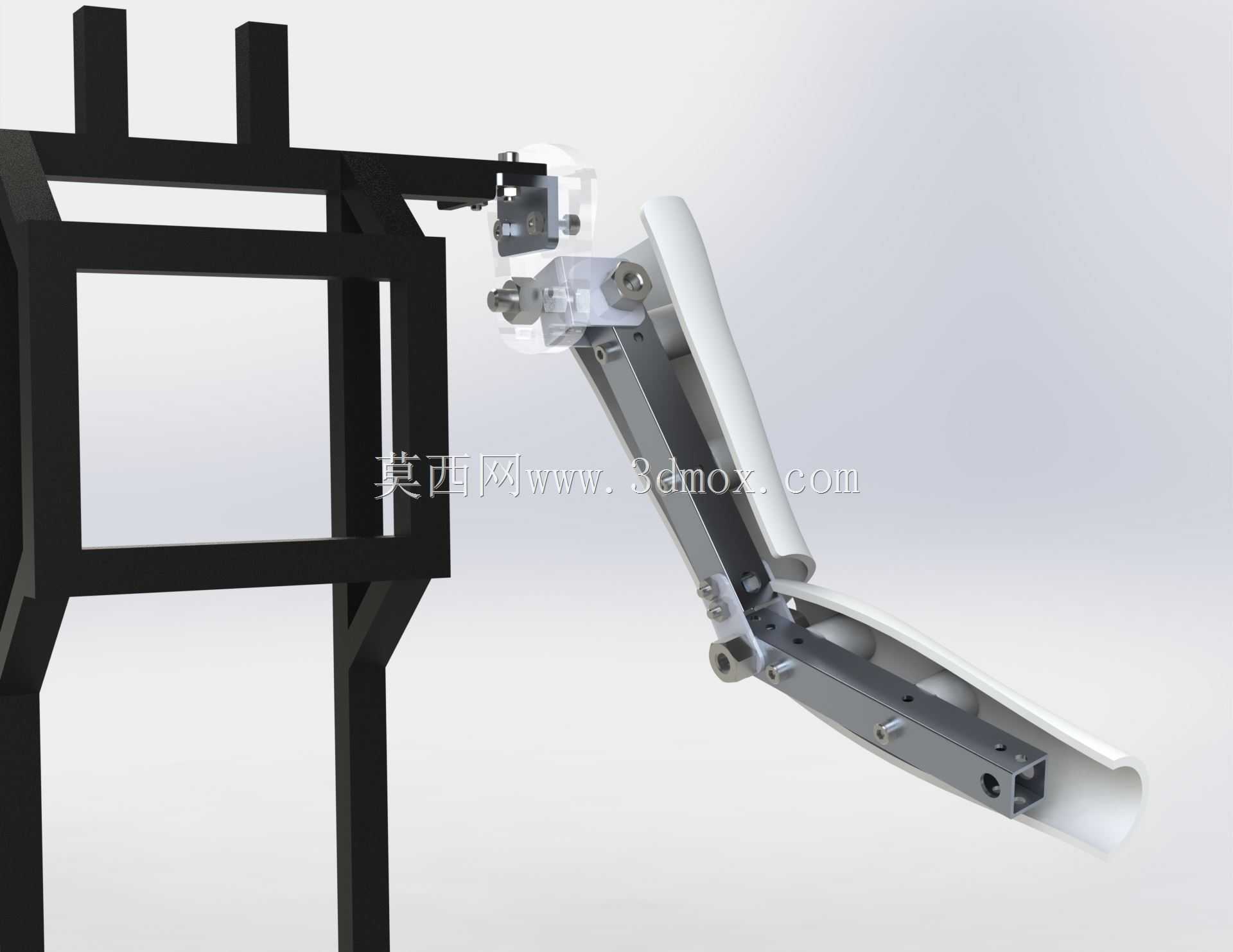

这套仿生双臂结构的设计初衷，是为服务类人形机器人、影视特效animatronic仿真人偶提供可直接复用的上肢承载与运动载体，区别于工业重载机械臂的刚性设计，整套结构优先匹配拟人化的外观包覆需求与运动幅度约束，在保证关节活动范围贴合人体上肢运动边界的前提下，尽可能压缩内部支撑框架的占用空间，给外层仿生蒙皮、装饰壳体预留足够的安装余量。从结构布局来看，中间的方管焊接框架是整套组件的安装基准，框架上方预留的两组竖直安装位，可直接对接机器人躯干的主梁结构，安装孔位采用长圆孔设计，允许装配阶段有±5mm的位置调整量，抵消躯干加工、装配带来的累计误差，框架整体宽度控制在320mm区间，刚好匹配成年男性肩宽的内部支撑尺寸，不会出现肩部过宽或过窄导致的外观违和问题。两侧的手臂关节采用多段式铰接设计，肩关节处设置了两个正交的转动副，可实现手臂前抬、侧举、内旋三个维度的运动，大臂与小臂段的铰接点位置完全参考人体上肢骨骼比例设置，运动过程中不会出现关节反向弯折的违和感，臂段内部预留了走线空腔，驱动舵机、传感器的线束可从臂体内部穿行至中间框架的集线位，避免外露线束影响外层仿生外观的完整性。在实际应用场景中，这套结构可直接适配展馆迎宾机器人的上肢组件，搭配外层仿真硅胶皮肤与装饰外壳后，可实现抬手指引、挥手致意等基础交互动作；也可用于影视特效领域的等比例仿真人偶制作，支撑臂段搭载微型驱动组件后，可完成更细腻的肢体动作拍摄需求。设计阶段特意将所有外露的结构棱边做了R3圆角处理，避免装配外层软质蒙皮时出现棱角顶破蒙皮的问题，臂段的白色承托件采用轻质铝合金加工而成，在保证结构强度的前提下尽可能降低整体自重，减少肩关节驱动组件的负载压力，延长驱动部件的使用寿命。两侧臂体的活动边界做了机械硬限位设计，肩关节前抬最大角度为180度，侧举最大角度为160度，小臂弯折角度范围为0到145度，完全覆盖日常拟人动作所需的活动区间，同时硬限位结构可避免驱动组件超行程运行导致的结构损坏，无需额外在控制程序中设置复杂的软限位逻辑，降低后续集成开发的工作量。中间支撑框架的下方预留了拓展安装位，可根据实际使用需求加装胸部装饰件的固定支架，或是额外的传感器安装座，无需对主框架进行二次打孔加工，适配不同场景下的定制化改装需求。
