带切边法兰螺母的滚珠丝杠传动组件

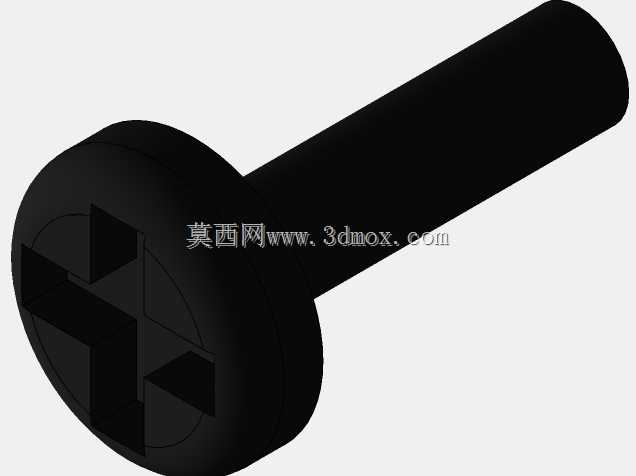

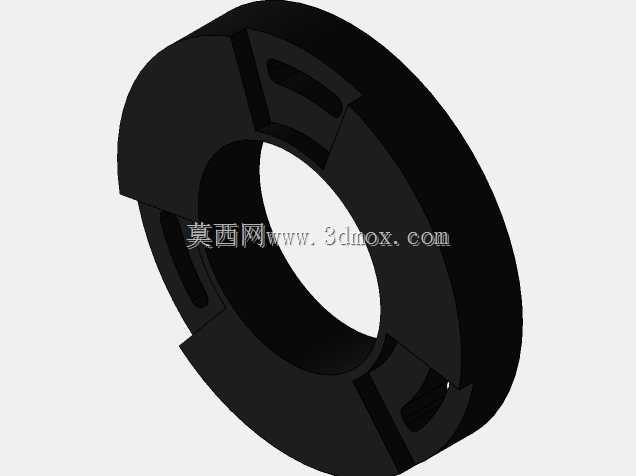

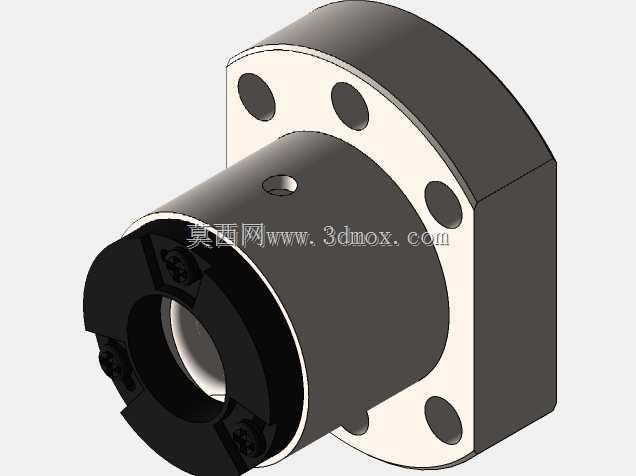

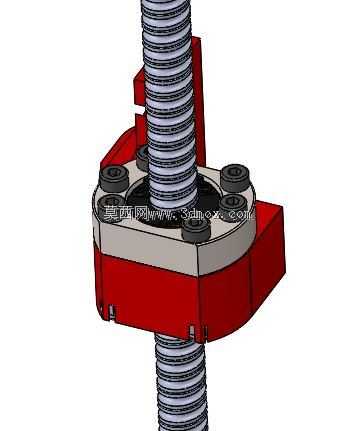

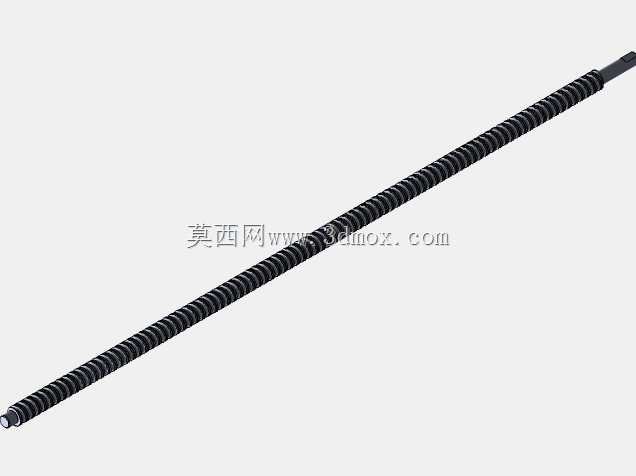

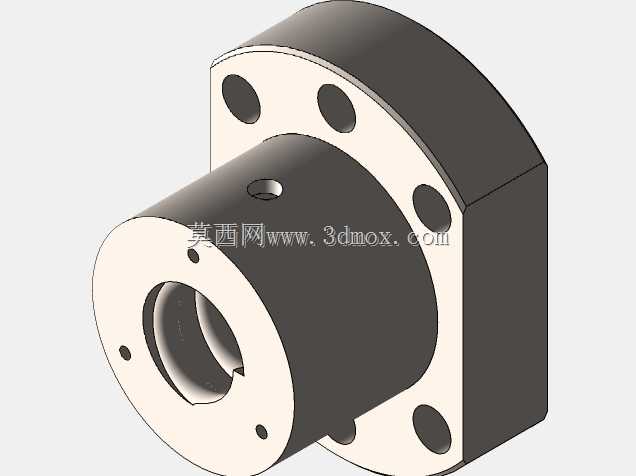

这款滚珠丝杠传动组件，核心是通过滚动摩擦替代传统滑动丝杠的滑动摩擦，大幅降低传动过程中的能量损耗，在需要频繁正反转、高精度直线位移输出的设备场景中应用广泛。从结构设计来看，配套的法兰螺母采用切边式方形安装法兰，区别于常规圆形法兰，这种切边结构能够在安装时提供明确的定位基准，安装孔位对称分布在法兰平面，装配时可直接通过内六角螺栓将螺母与移动负载台连接固定，不需要额外设计转接法兰座，能有效压缩传动机构的轴向安装空间。丝杠轴采用标准圆弧滚道加工，滚道与螺母内的钢珠形成连续滚动接触副，螺母两端集成了密封挡圈结构，能够阻挡加工环境中的切屑、粉尘进入螺母内部的滚道腔体，避免钢珠与滚道表面出现磨粒磨损，延长组件的实际使用寿命。在实际设备选型应用中，这类组件常被用在数控设备的进给轴、自动化生产线的直线位移模组、检测设备的精密调整平台上，能够将伺服电机输出的旋转运动平稳转换为直线运动，传动过程无爬行现象，定位精度可满足微米级调整的需求。设计建模过程中，重点还原了螺母与丝杠的配合间隙、法兰安装面的平面度要求、安装孔的位置度公差，同时对螺母的回珠槽结构做了细节还原，能够直观展示钢珠在螺母内部的循环路径。安装边界方面，法兰的切边尺寸可适配常见的铝型材安装槽宽度，丝杠轴的端部可根据实际安装需求加工支撑轴颈，匹配角接触轴承支撑座的安装尺寸，不需要对螺母结构做二次修改即可直接集成到现有设备的传动方案中。在负载适配场景下，这款组件可承受一定的轴向负载，同时具备较高的传动效率，相比同规格滑动丝杠，驱动扭矩可降低三分之二左右，能够适配更小功率的驱动电机，降低设备整体的能耗与制造成本。建模时对螺母的红色安装座、金属滚道、钢珠、紧固螺栓的细节都做了分层处理，不同零件的材质区分清晰，可直接用于设备装配的干涉检查、运动仿真验证，也可作为传动机构选型的参考样件，帮助设计人员快速确认安装空间与连接尺寸是否匹配整体设备的布局要求。
