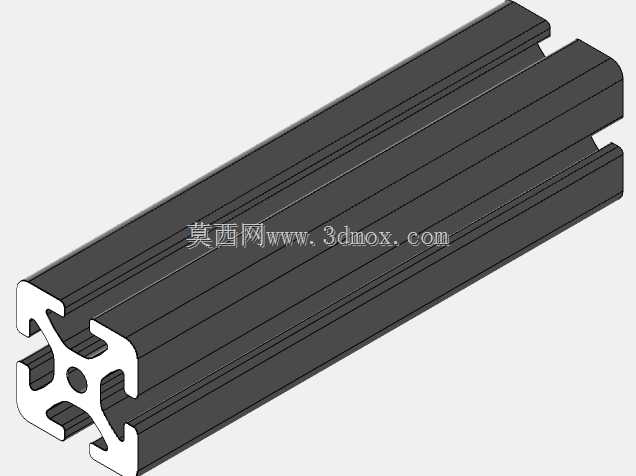

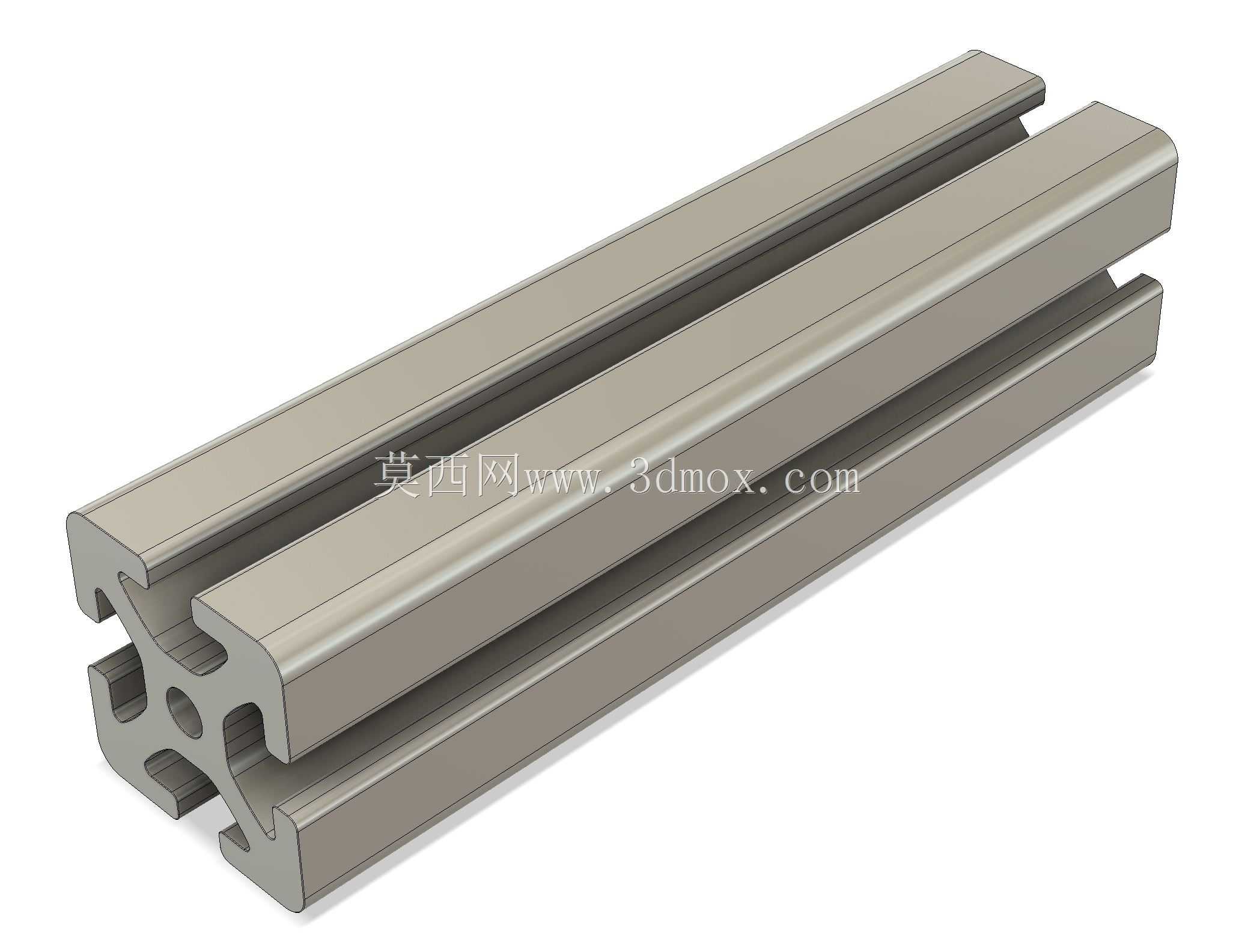

4040欧标工业铝型材160mm段结构

这款40系列工业铝挤型材，截面外轮廓尺寸为40mm×40mm，本次截取的有效长度为160mm，是自动化设备机架搭建、工业工作台组装、防护围栏制作场景中最常用的基础构件之一。从截面结构来看，型材四周均开设标准T型槽，槽口尺寸适配行业通用的T型螺栓、法兰螺母，可实现无焊接快速拼装，相邻型材连接时仅需配套角件、内置连接件即可完成锁紧，无需对型材本体做二次打孔攻丝，大幅缩短现场装配周期。型材内部采用多腔镂空结构设计，在保证截面抗弯、抗扭刚度的前提下，尽可能降低单位长度重量，对比同尺寸钢制焊接框架，整体减重可达60%以上，同时铝合金表面自带阳极氧化层，无需额外做喷漆、镀锌防锈处理，在洁净车间、常规工业环境下长期使用不会出现锈蚀掉漆问题，适配电子组装生产线、食品包装输送线、实验室检测设备台架等对洁净度有要求的应用场景。设计阶段需注意，该型材的安装边界需预留槽口螺母滑入空间，单根型材拼接时，端部连接的角件需避开型材端面的工艺孔位，若需在型材上安装脚轮、调节脚座，需配套对应规格的端盖连接板，保证受力均匀传递到型材整个截面，避免局部应力集中导致型材变形。日常选型时，4040型材常作为中小型设备的主框架立柱、横梁使用，单根1米长度的型材在两端简支状态下，中部可承受不低于80kg的静载荷，满足大部分轻型自动化设备的承重需求，槽内可嵌入密封条、有机玻璃板、钣金封板，实现框架的封闭防护，也可安装导轨、线槽、传感器支架等附属配件，所有附件均通过槽内紧固件固定，后期改造调整时仅需松开螺母即可移位，无需破坏原有框架结构。
