轮式足球竞技移动机器人底盘结构

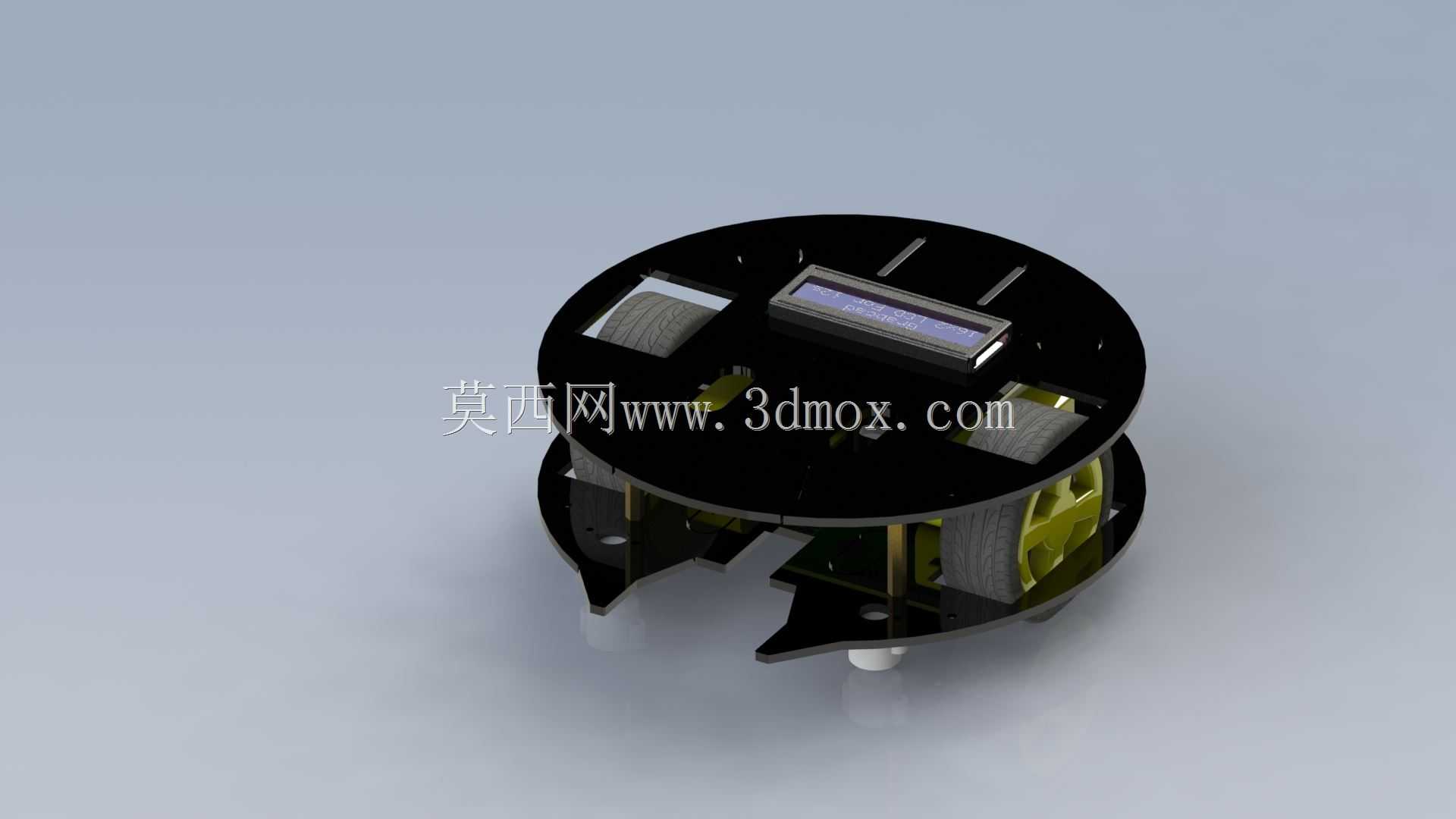

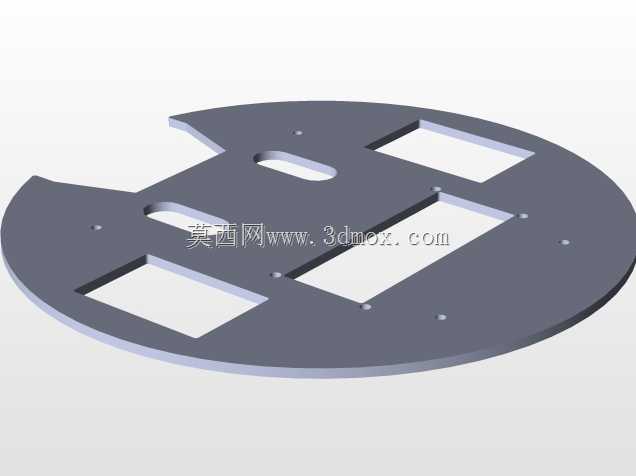

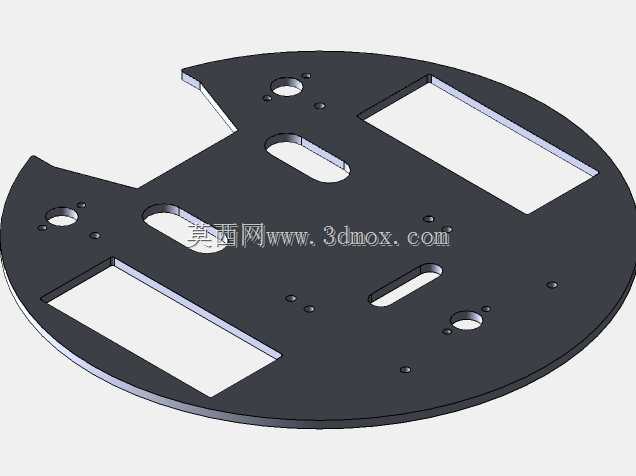

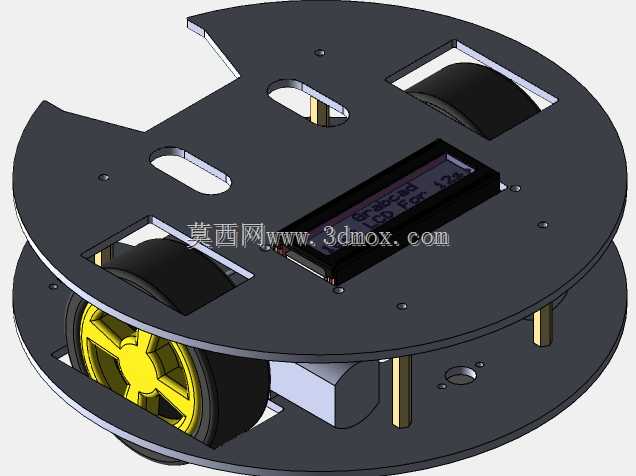

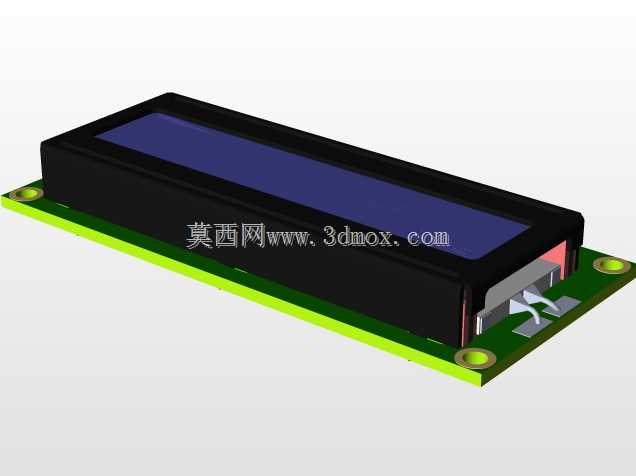

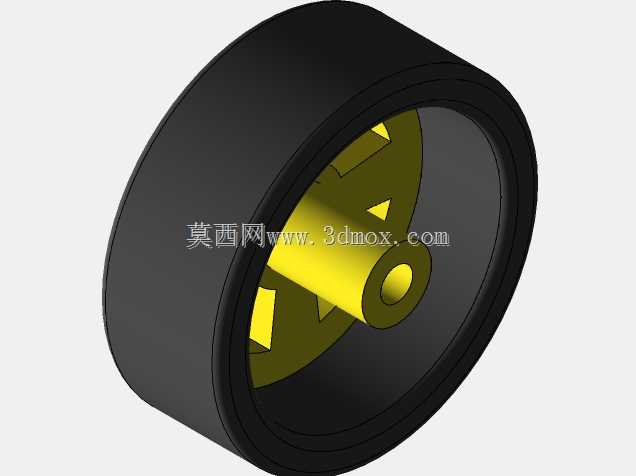

这款轮式移动底盘主要面向小型室内机器人竞技赛事场景设计，可直接作为足球对抗类机器人的行走承载基体，适配高校机器人竞赛、青少年科创实践、小型室内自主移动平台开发等实际使用需求。整体采用圆形双层叠装结构布局，上下两层板件通过支撑柱完成刚性连接，上层板预留了控制模块、传感单元、状态显示元件的安装位，板件上开设的多组槽位可直接插接固定显示屏、接线端子等元件，无需额外设计转接支架，能大幅缩短整机装配调试周期。下层板作为行走驱动单元的安装基体，两侧对称布置驱动轮组，轮体采用高摩擦系数橡胶材质，配合内置的减速驱动电机，可实现场地内的快速启停、小半径转向甚至原地回转动作，完全满足足球竞技过程中快速追球、卡位、变向的动作需求。底盘前端设置有两个向下延伸的拨球结构，可在行进过程中完成球体的推送、卡位动作，替代传统的机械击球机构，简化整体传动链路的同时降低故障概率。底盘底部居中位置设置有万向支撑滚珠，与两侧驱动轮形成三点支撑结构，可保证底盘在平整的室内竞赛场地上平稳行进，不会出现侧倾、卡滞问题，支撑滚珠采用低摩擦材质，不会对转向动作造成额外阻力。设计过程中充分考虑了走线空间，上下层板之间预留了充足的布线间隙，驱动电机、传感模块的连接线可通过板件上预留的过线孔规整排布，避免运动过程中线路被轮组卷入造成损坏。整体外轮廓为正圆形，没有外凸的尖锐结构，可在多机对抗场景下减少碰撞卡滞的概率，圆形轮廓也能让机器人在被碰撞时快速调整姿态，不会因为棱角结构卡在场地边界或者其他机器人结构上。所有安装孔位均按照标准模块化间距设计，可兼容主流的小型控制板、驱动板、传感模块的安装尺寸，使用者可根据自身需求在上层板加装视觉模块、通信模块、击球机构等扩展组件，无需对底盘主体结构进行二次打孔修改。驱动轮的安装位置经过重心匹配计算，整机重心落在三个支撑点构成的支撑面中心区域，即使上层加装一定重量的扩展模块，也不会出现重心偏移导致的行进跑偏、侧翻问题。
