线跟随器PCB线路板结构设计

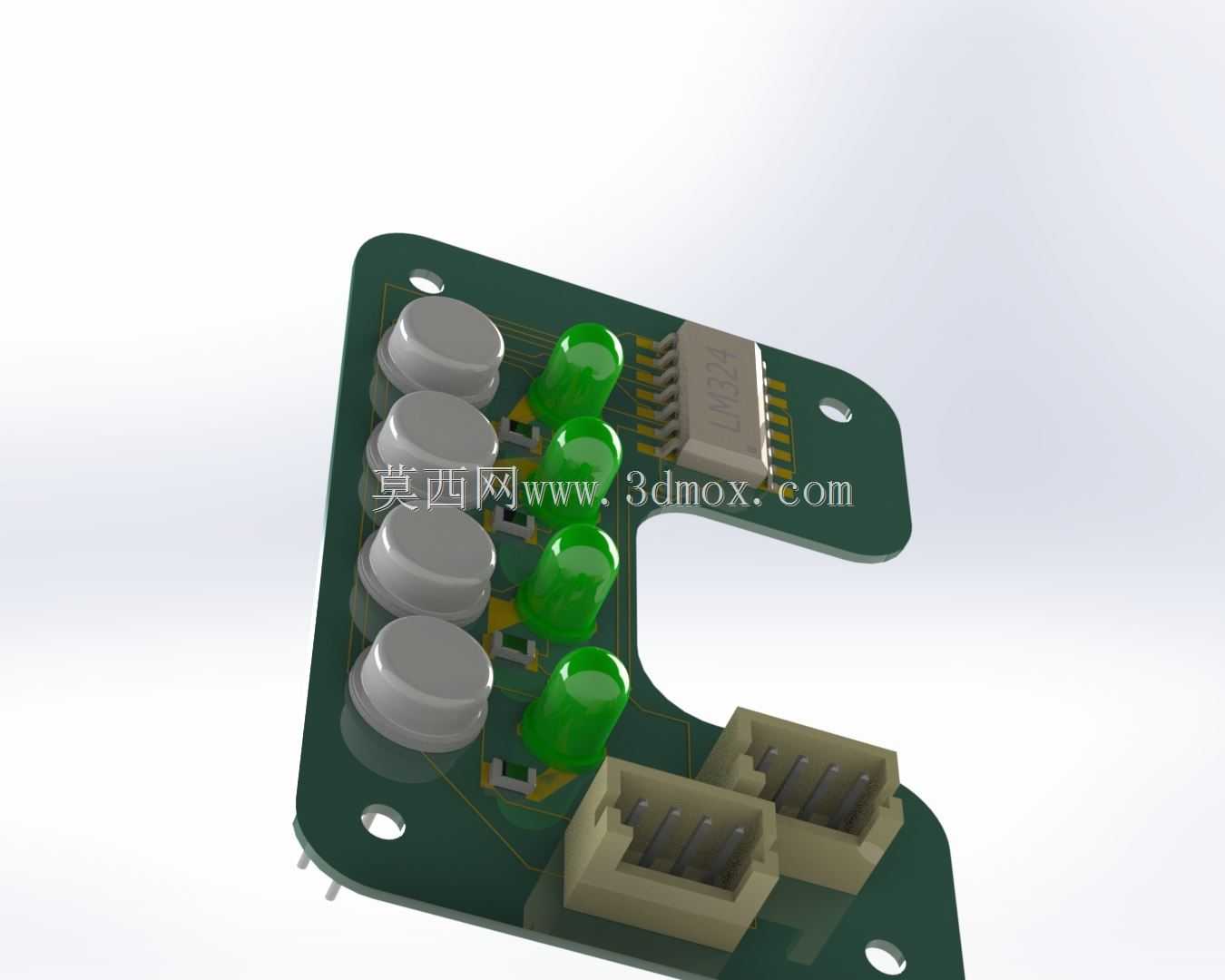

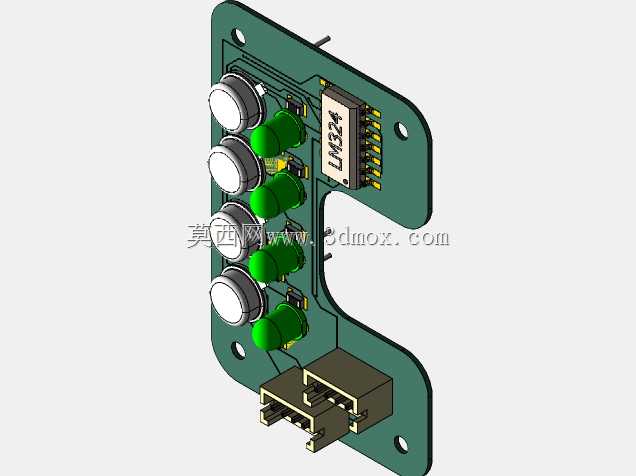

　　线跟随器PCB是AGV小车、智能巡线机器人、教学实训机器人等设备的核心感知部件，主要承担路径识别、信号采集与初步处理的功能，是实现设备沿预设轨迹自动行进的关键硬件载体。这类PCB的设计需要兼顾感知元件布局、信号抗干扰、安装适配性等多方面工程需求，不能仅停留在电路连通的基础层面。从功能特性来看，板载的四组绿色光学发射接收元件是巡线检测的核心，通过发射红外光并接收地面反射信号，识别黑色轨迹与浅色地面的反射率差异，将光信号转换为电信号传输给主控单元；四组圆柱状元件为信号滤波电容，负责滤除电源杂波与环境光干扰带来的信号波动，保证检测输出的稳定性；两组卧式接插件为对外供电与信号输出接口，采用防呆结构设计，避免装配时插反导致的电路损坏。

　　设计思路上，PCB采用异形轮廓裁切，并非规则矩形，是为了适配线跟随器底盘的安装空间，避让底盘上的轮组、电机安装位，板上预留的三个圆形安装孔位置经过公差校核，与底盘安装柱的位置度公差控制在0.1mm以内，保证装配时无需额外修锉即可顺利固定。元件布局遵循信号流向原则，光学检测元件统一布置在板体前端靠近地面的一侧，保证检测点距离地面高度一致，避免因高度差导致的检测灵敏度偏差；电容等被动元件布置在光学元件后侧，靠近接插件的电源输入侧，缩短滤波路径，提升抗干扰效果；接插件布置在板体后侧边缘，方便与主控板的线束连接，避免线束与运动部件产生干涉。安装边界方面，板体最宽处尺寸适配常规50mm间距的安装柱，

　　前端突出的弧形轮廓不会超出小车底盘的前端边界，避免行进过程中剐蹭地面障碍物；元件最高高度不超过10mm，不会与上层安装的主控板、电池模块产生空间干涉，整体装配后重心集中在底盘中部，不会影响小车的行进稳定性。这类PCB的结构设计需要结合电路原理与机械装配双重需求，在有限的安装空间内完成所有元件的合理排布，同时保证检测性能的一致性，是小型智能移动设备结构设计中典型的机电一体化设计案例，建模过程中需要准确还原每个元件的外形尺寸、安装位置与板体的轮廓特征，才能为后续的整机装配干涉检查、结构优化提供准确的数字模型依据。
