蜗轮蜗杆减速驱动电机结构设计

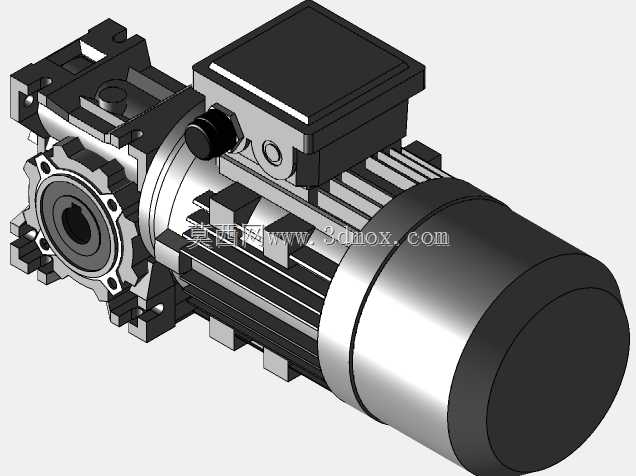

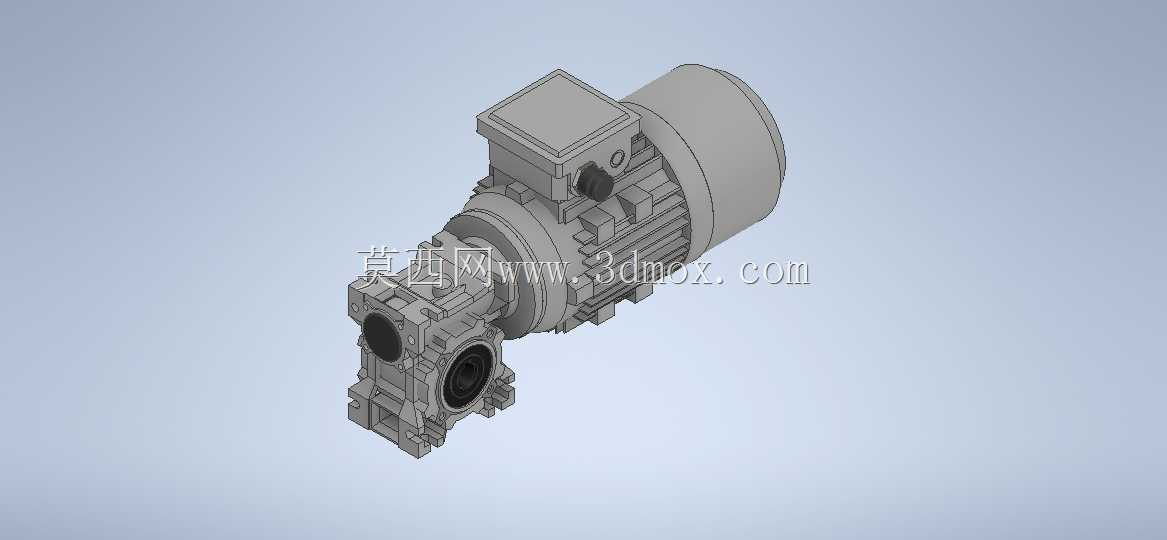

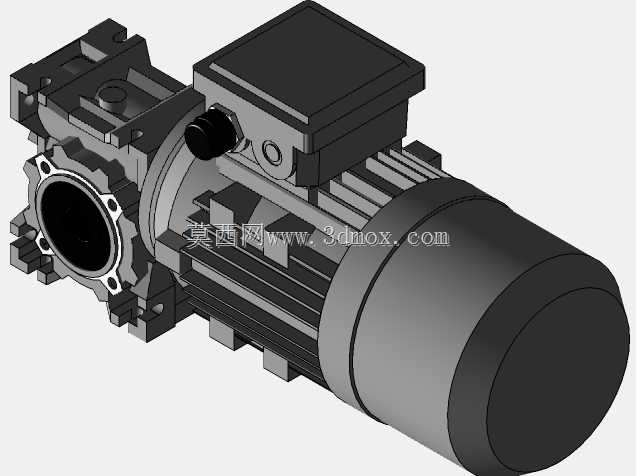

这款集成式减速驱动单元，在轻工输送、小型自动化生产线、食品包装辅机等场景中应用十分广泛，很多需要低转速大扭矩输出的工位，都会选用这类结构紧凑的驱动部件，不用额外搭建电机与减速器的连接结构，能大幅缩减设备整体安装空间。从实际使用角度看，它把异步驱动电机和蜗轮蜗杆减速箱做了一体化集成设计，动力从电机转子输出后直接进入减速腔，通过蜗轮蜗杆副完成大速比减速，最终从空心输出轴传递扭矩，相比分体式的电机加减速器组合，省去了联轴器、连接法兰等中间部件，传动链更短，运行时的同轴度误差更小，也减少了中间环节的功率损耗。设计阶段首先要考虑的是安装边界的适配性，这类驱动单元常用法兰安装或者脚座安装两种形式，模型里预留的安装孔位完全匹配常规小型输送设备的机架安装尺寸，输出轴的空心孔径也对应常用的输送辊轴径，选型时不用额外做轴套转接，能直接套入负载轴完成锁紧，现场装配效率很高。外形上电机部分采用了散热筋结构，沿着电机壳体轴向布置的凸起筋条，能在设备运行时增加壳体和空气的接触面积，即便在连续长时间运行的工况下，也能把绕组温升控制在合理区间，避免过热导致的绝缘老化问题。减速箱部分采用了分体式腔体结构，箱盖和箱体的结合面做了精密止口定位，既方便装配时调整蜗轮蜗杆的啮合间隙，也能保证腔体的密封性能，防止润滑油渗漏，同时腔体内部预留了足够的储油空间，蜗轮蜗杆副运转时能通过油浴润滑持续降低摩擦损耗，延长部件使用寿命。接线盒布置在电机壳体的侧上方，接线口做了防水密封结构，适配车间多粉尘、偶尔有溅水的生产环境，接线时不用额外改动走线方向，能直接对接设备的电气布线槽。从结构细节看，蜗杆部分和电机轴采用一体化加工设计，避免了分体连接带来的传动间隙，蜗轮则采用耐磨合金材质镶嵌在轮毂上，既保证了啮合面的耐磨性能，也控制了整体的制造成本。输出端配置了双唇口油封，能有效阻挡外界粉尘进入减速腔，同时防止腔体内的润滑油顺着输出轴渗漏，适配多数工业现场的复杂工况。这类驱动单元的输出扭矩覆盖范围刚好匹配小型自动化设备的负载需求，运行时的噪音控制也优于开式齿轮传动结构，在对运行噪音有要求的生产车间也能正常使用，不用额外加装隔音防护装置。
