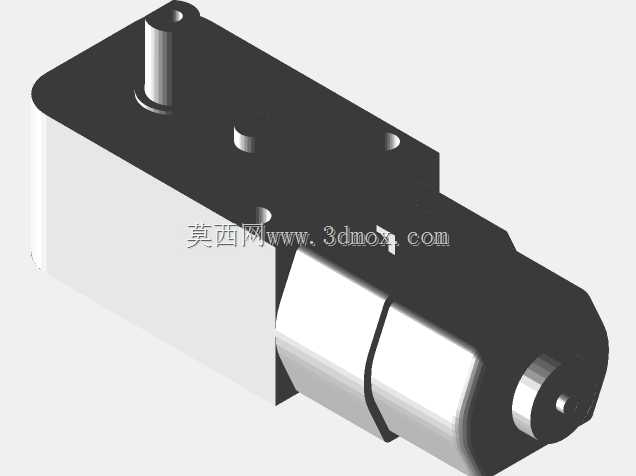

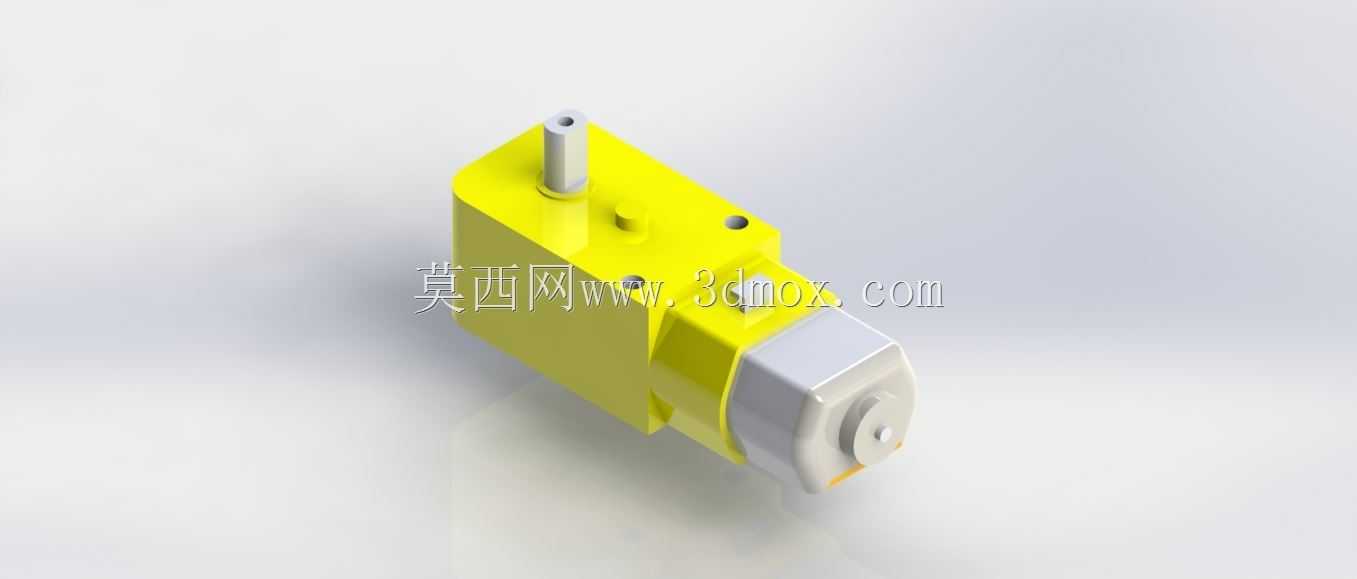

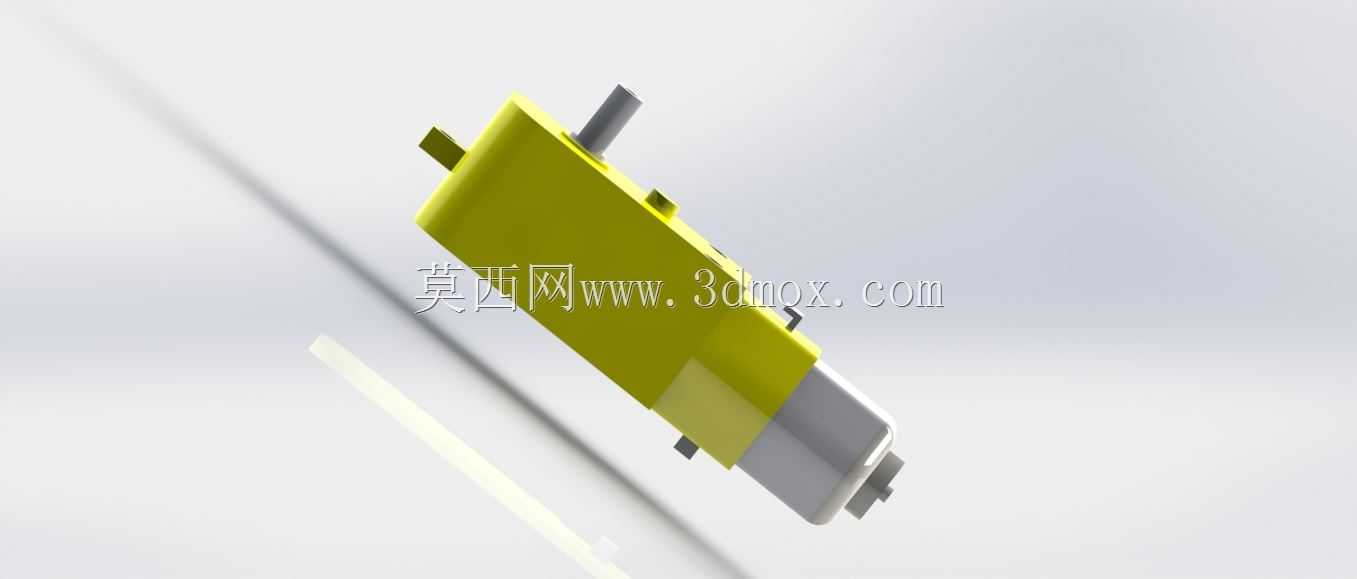

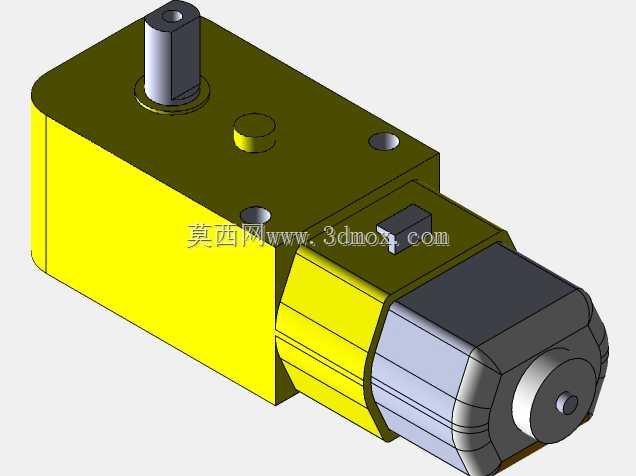

这款小型减速传动装置常被集成在桌面级自动化执行机构、小型智能输送模组、民用智能装备的动力端,作为动力匹配核心部件承担转速转换与扭矩放大的核心作用,适配低转速大扭矩的末端执行需求,解决原动机输出转速过高、扭矩不足无法直接驱动负载的问题。从结构设计逻辑来看,装置采用一体化集成布局,将驱动单元与减速级整合在同一壳体内,省去了额外的连接法兰与联轴器结构,大幅压缩了整体安装占用空间,适配紧凑安装位的设备布局需求。壳体采用方正切削造型,侧面预留的安装定位孔可直接通过螺栓固定在设备安装基板上,输出轴采用单轴伸出式设计,轴径与伸出长度匹配常规小型负载的连接尺寸,可直接对接同步轮、齿轮、摆杆等末端执行零件,无需额外加装转接轴套。设计阶段优先考虑了传动链路的同轴度控制,驱动端输出轴与减速级输入轴、最终输出轴保持同轴线布局,减少了偏载带来的轴承磨损问题,同时壳体内部预留了润滑脂存储腔,可在装配时填充长效润滑脂,降低日常维护频次。在实际选型应用中,这类减速装置常被用于小型物料分拣机构的推料驱动、智能仓储的小型料盒移位传动、桌面型实验设备的动力输出端,其输出扭矩可覆盖常规轻载传动场景,传动过程运行平稳,噪音控制表现适配室内作业设备的使用要求。安装边界上,装置整体外轮廓无突出的不规则结构,安装孔位采用对称布局,可适配水平、垂直等多种安装姿态,不会因安装方向变化影响润滑效果与传动精度,输出轴的径向承载能力可满足常规直连负载的受力需求,无需额外加装支撑轴承座。从建模细节来看,模型完整还原了壳体的分型面、安装孔的沉头结构、输出轴的定位台阶、端盖的配合止口等细节,可直接用于设备整体装配的干涉检查、安装位布局校核,也可作为小型传动系统设计的参考样例,帮助设计人员快速完成动力端的布局匹配,减少重复建模的工作量。
- 上一篇:深空探测车辆镂空弹性行走轮结构
- 下一篇:双树蓝宝石3D打印机挤出热端改装组件
- 全部评论(0)
- 模板大小 1.19 MB
- 售价 5金币
- 浏览次数
- 系统要求 SOLIDWORKS,STL,Rendering
- 软件分类 减速机
